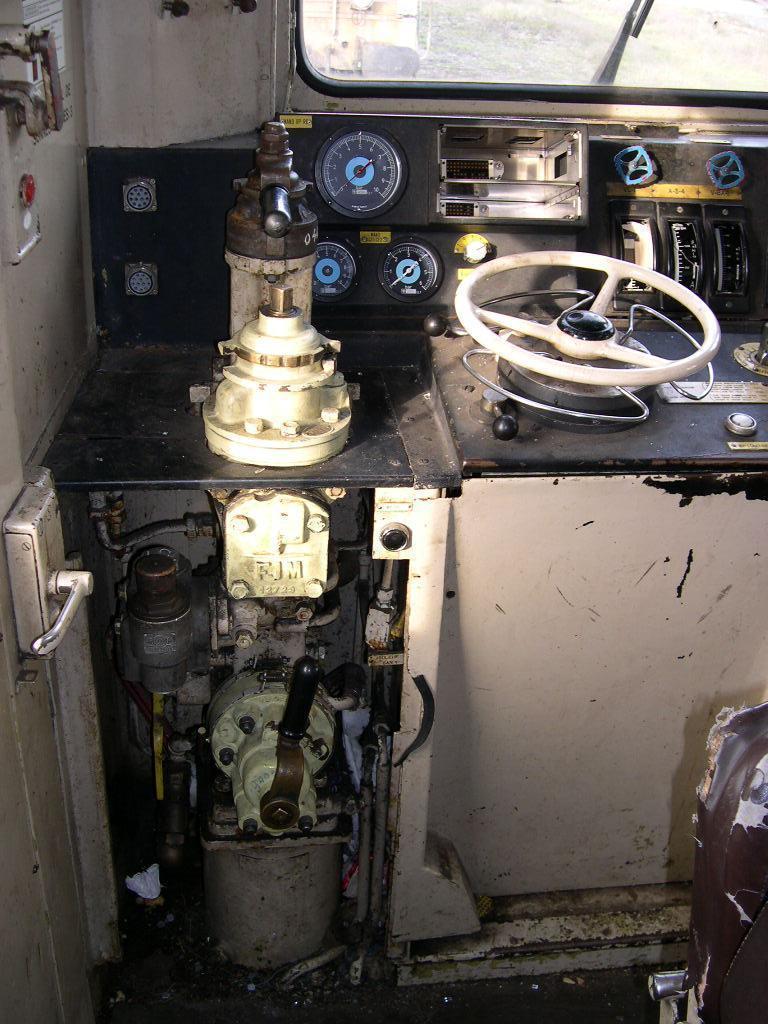

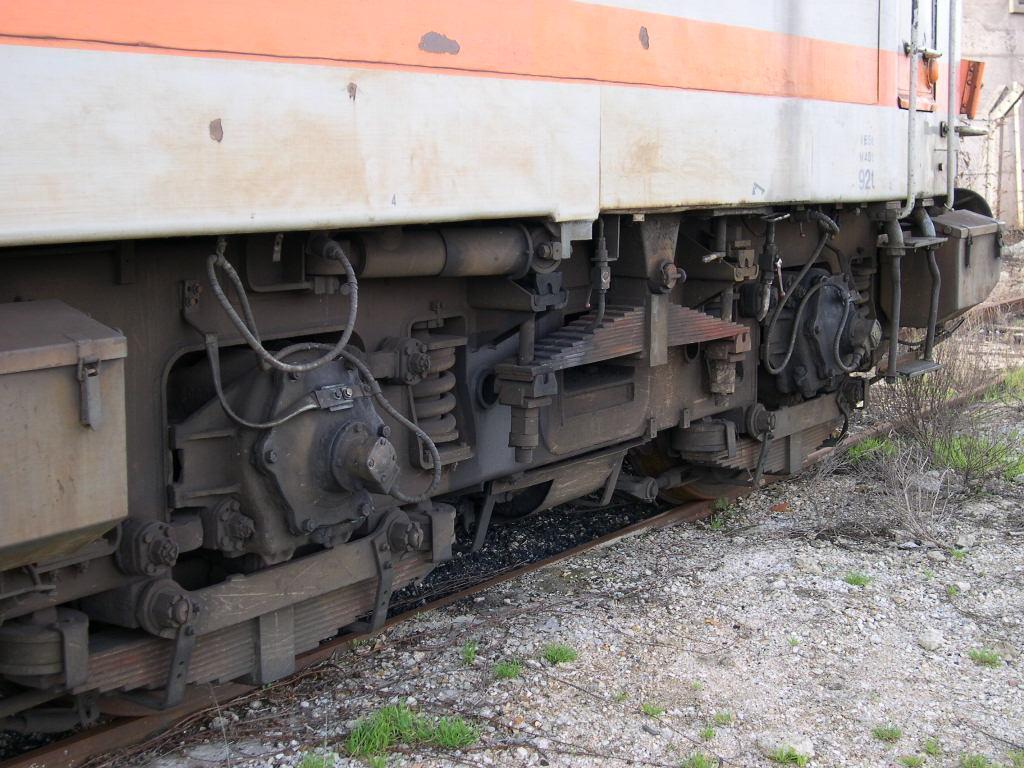

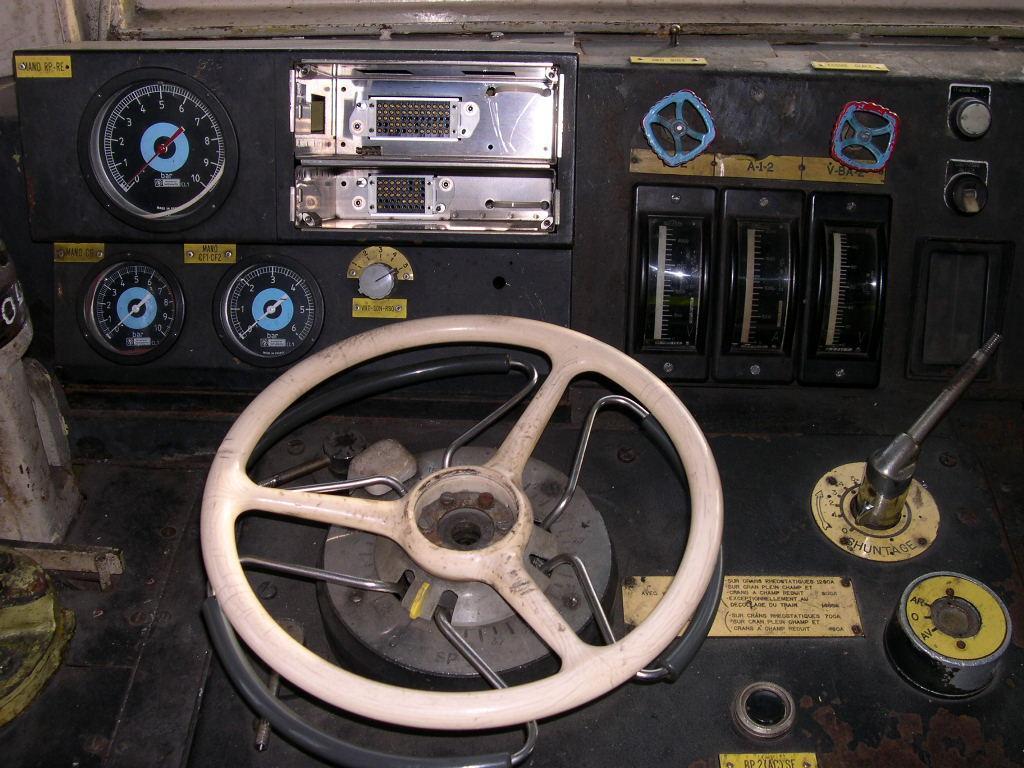

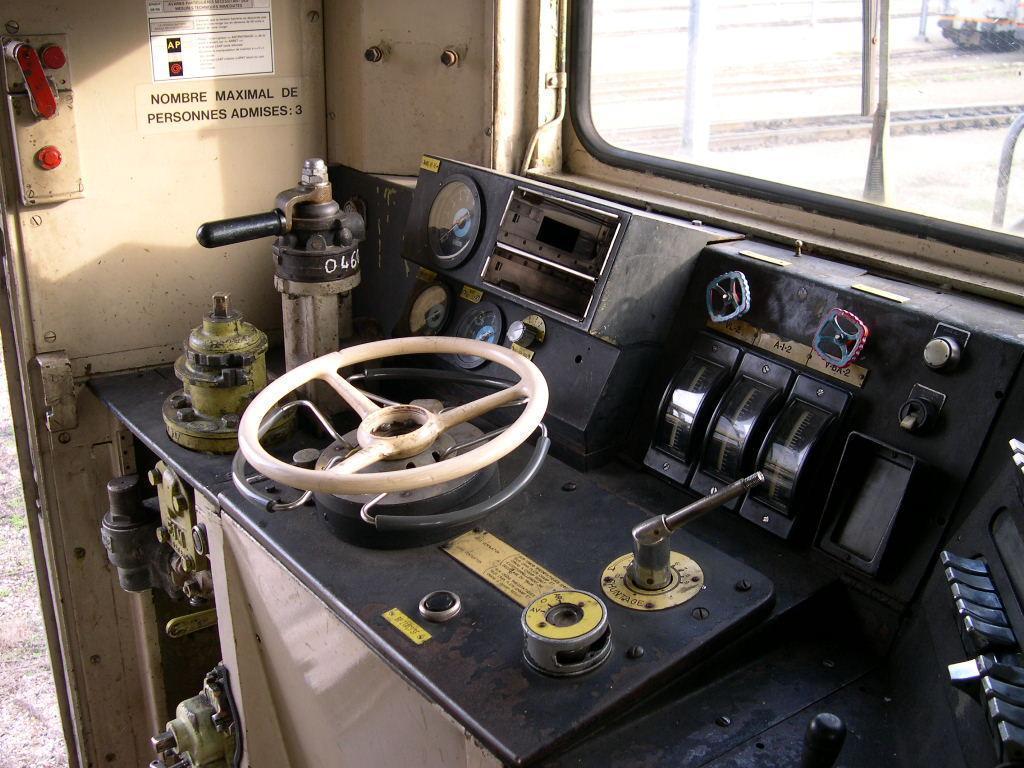

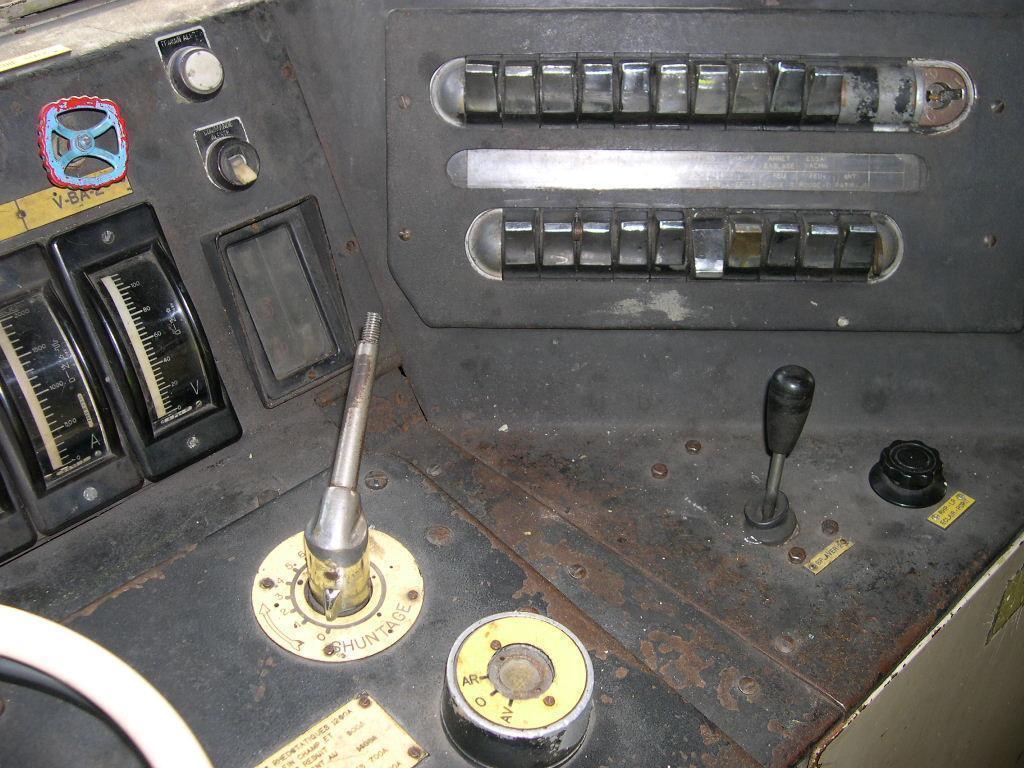

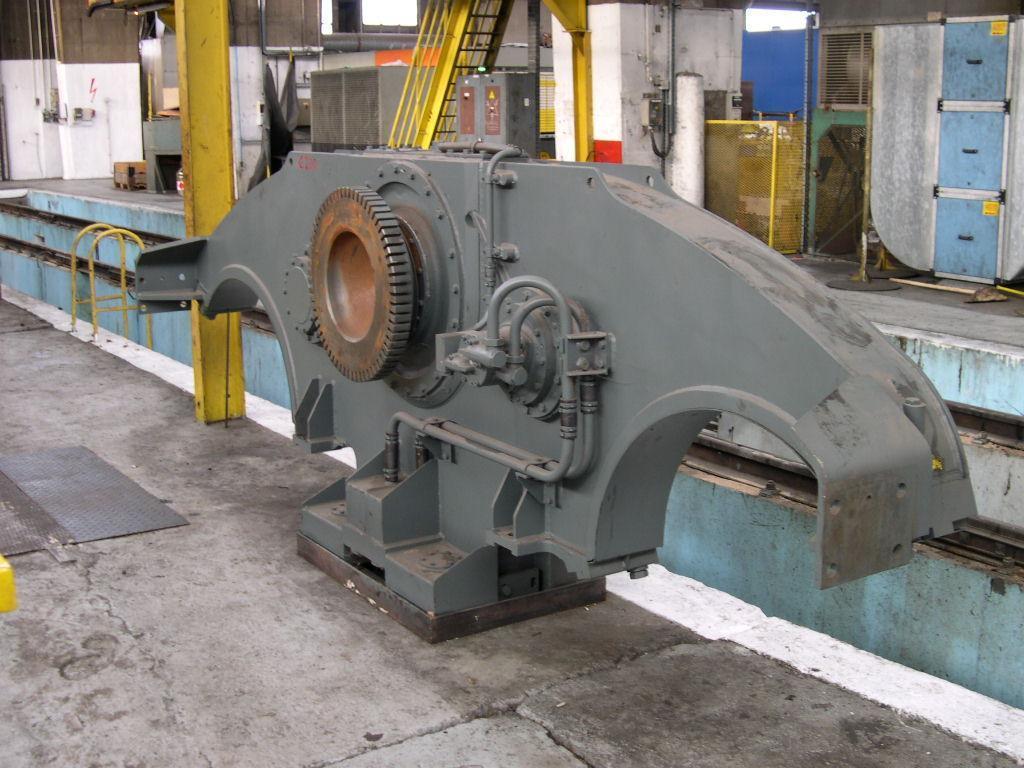

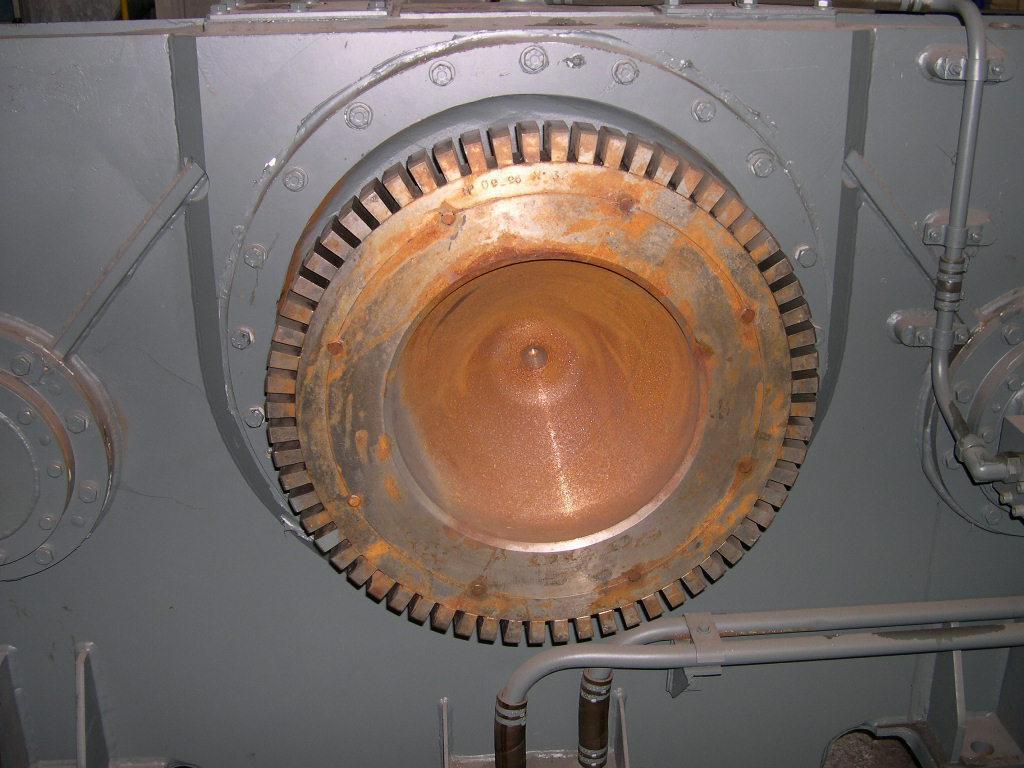

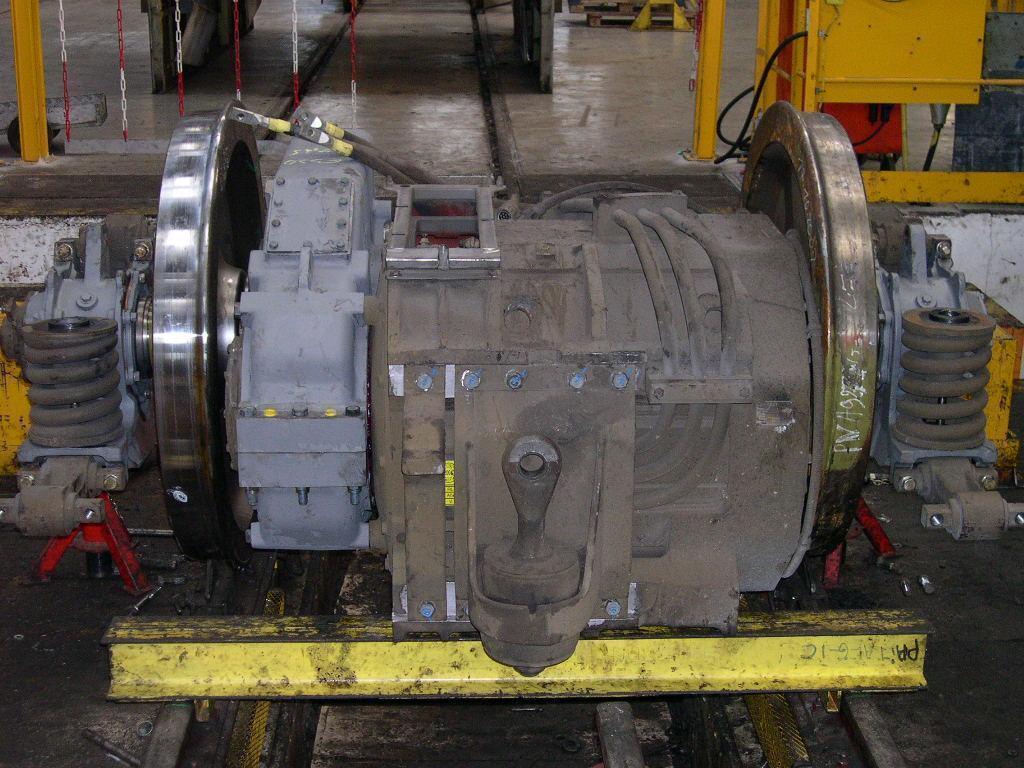

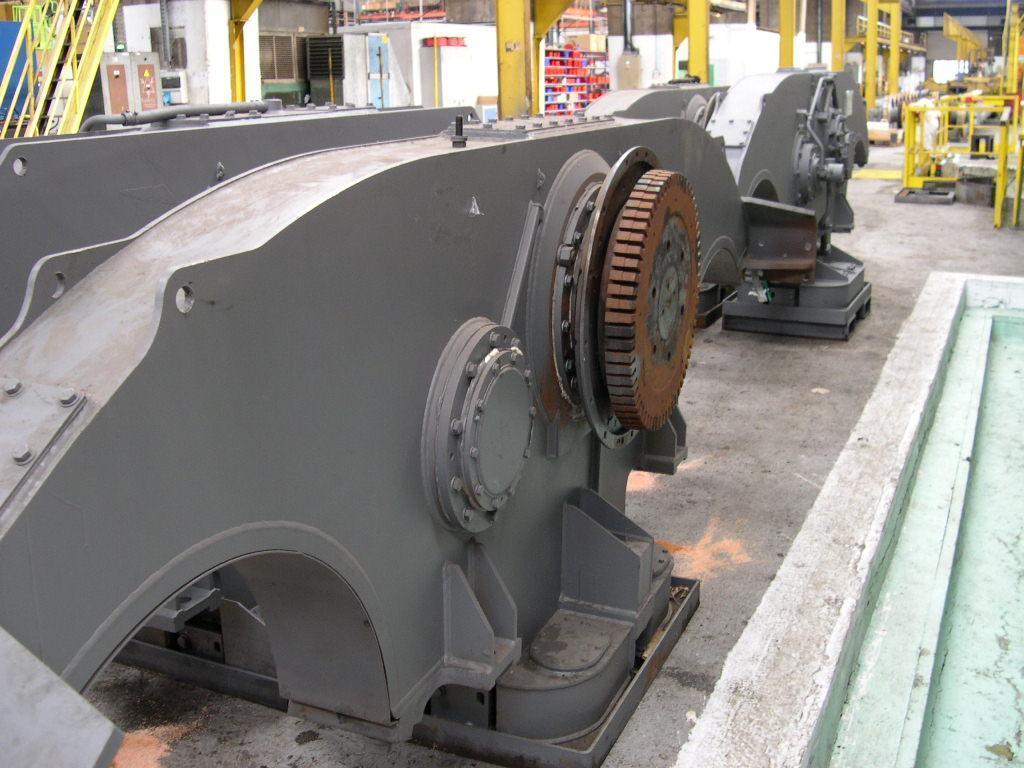

Voici à quoi ressemble un réducteur 200 avec au son centre le plateau denté de l'accouplement Citroën :
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809124.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809132.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809164.jpg

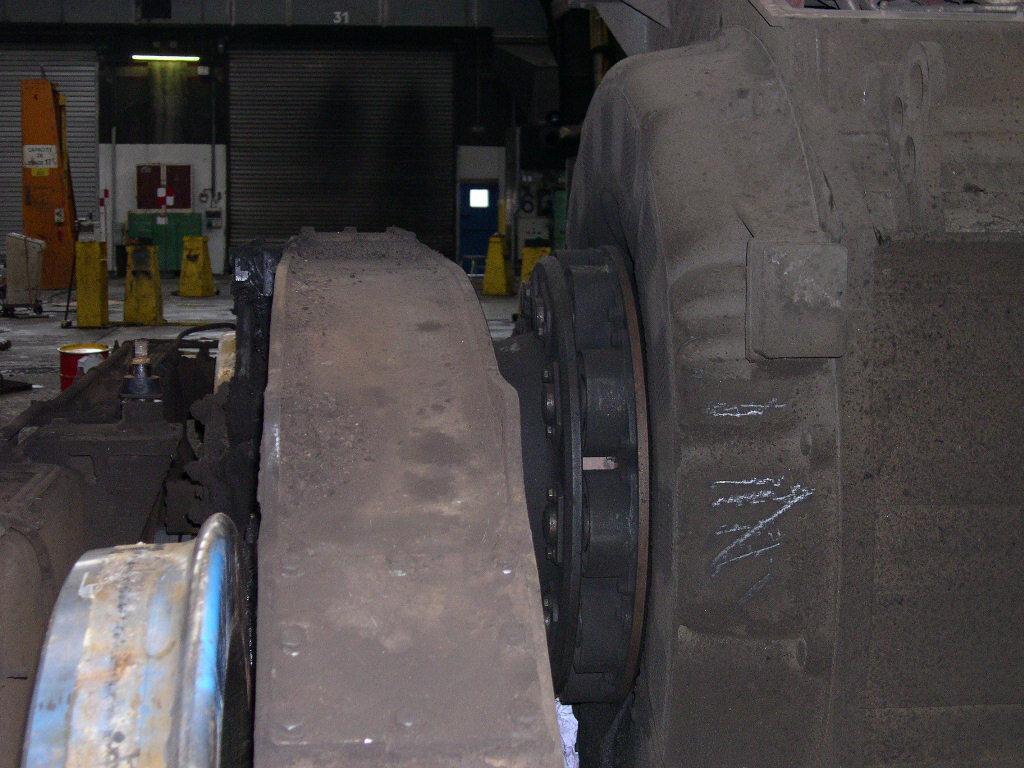

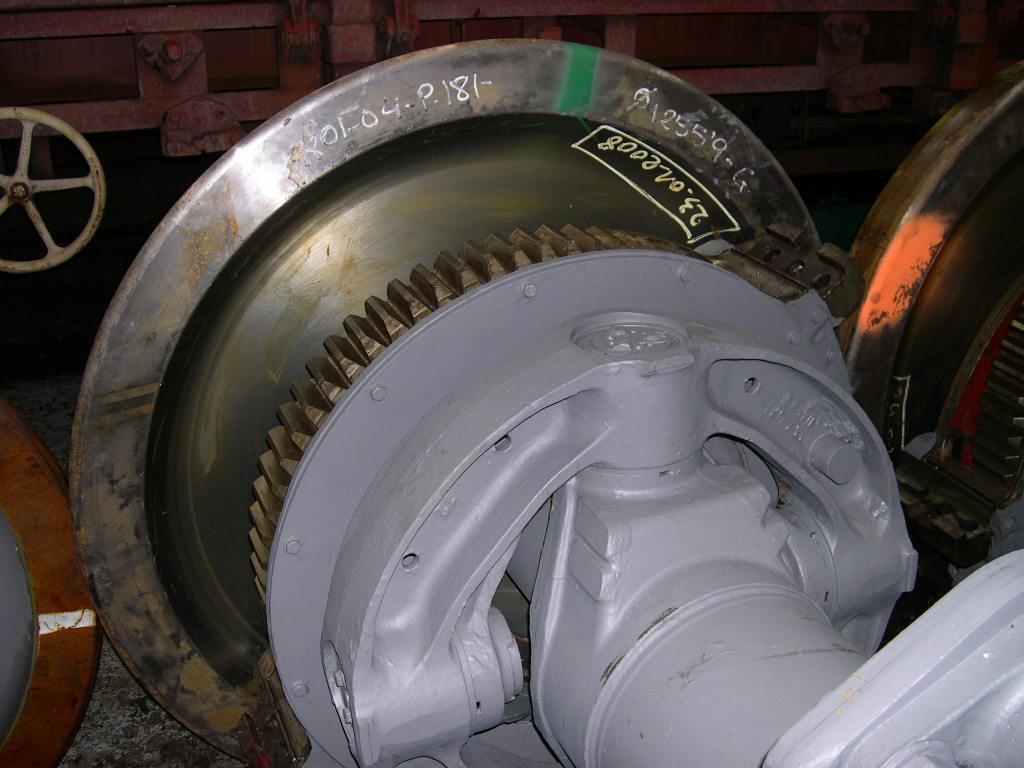

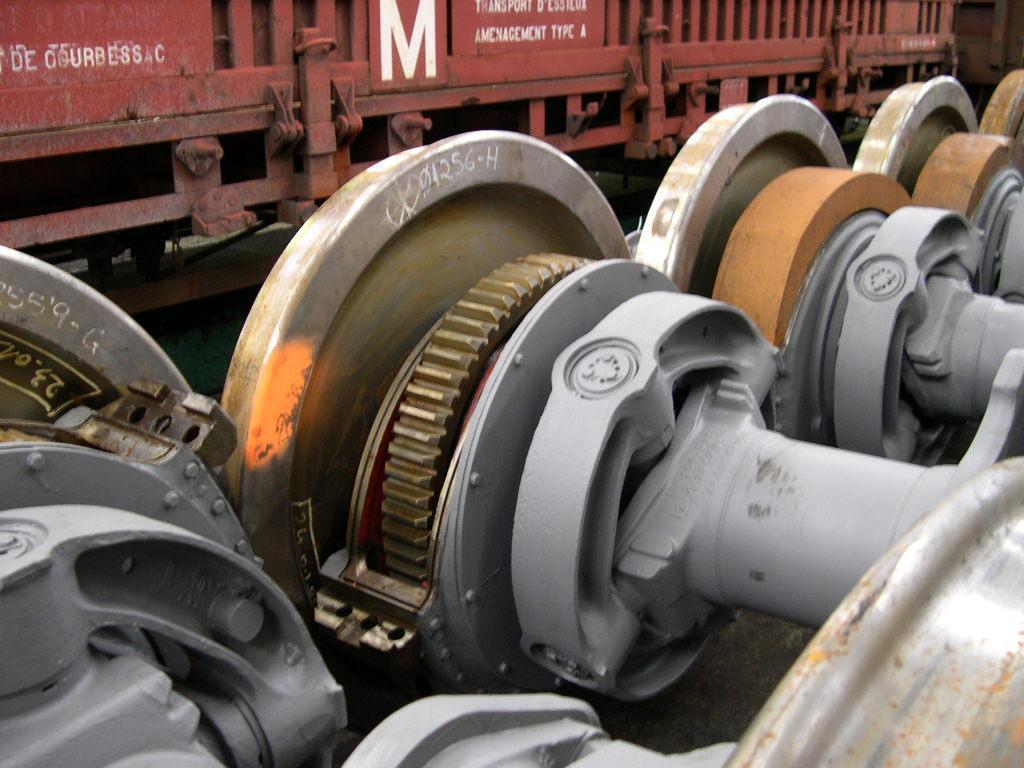

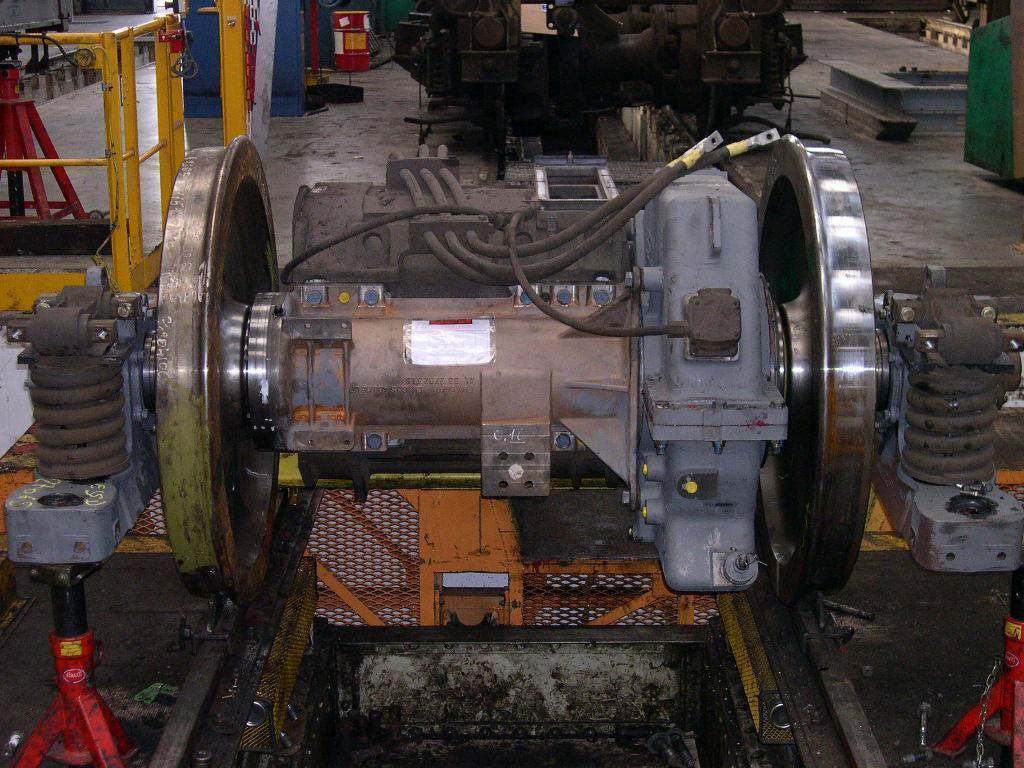

Là, un essieu avec son engrenage qui vient en contact avec le réducteur. L'essieu possède différents anneaux (en gris) qui permettent l'entrainement des 2 roues (transmission Jacquemin) :
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809289.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809299.jpg

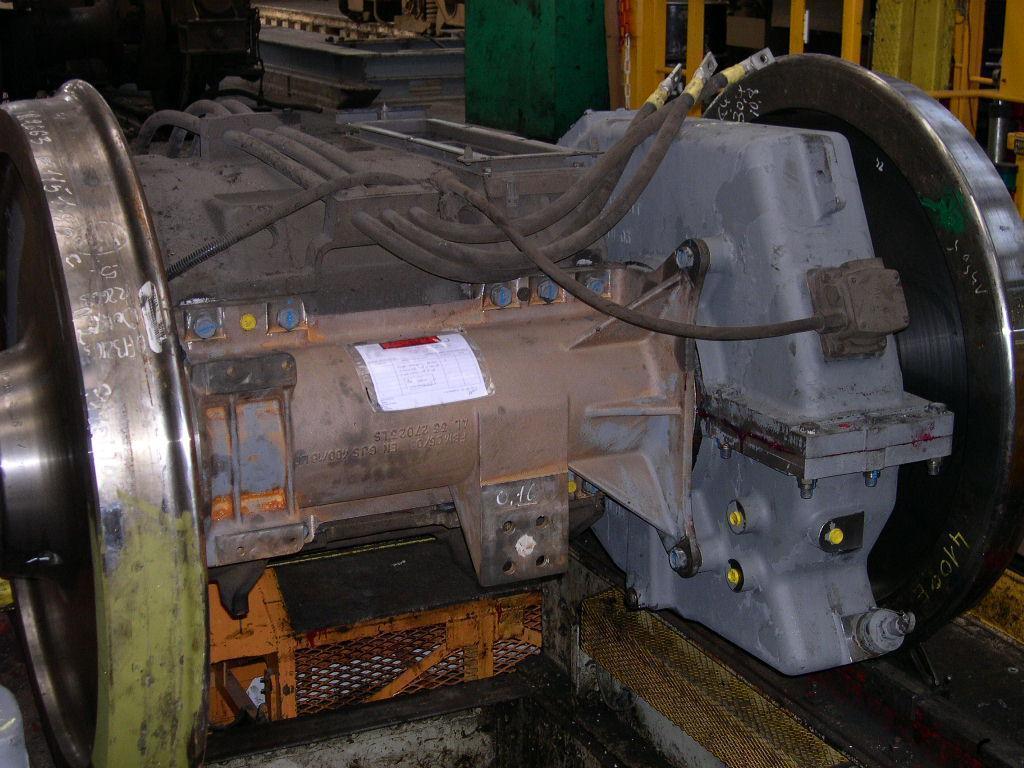

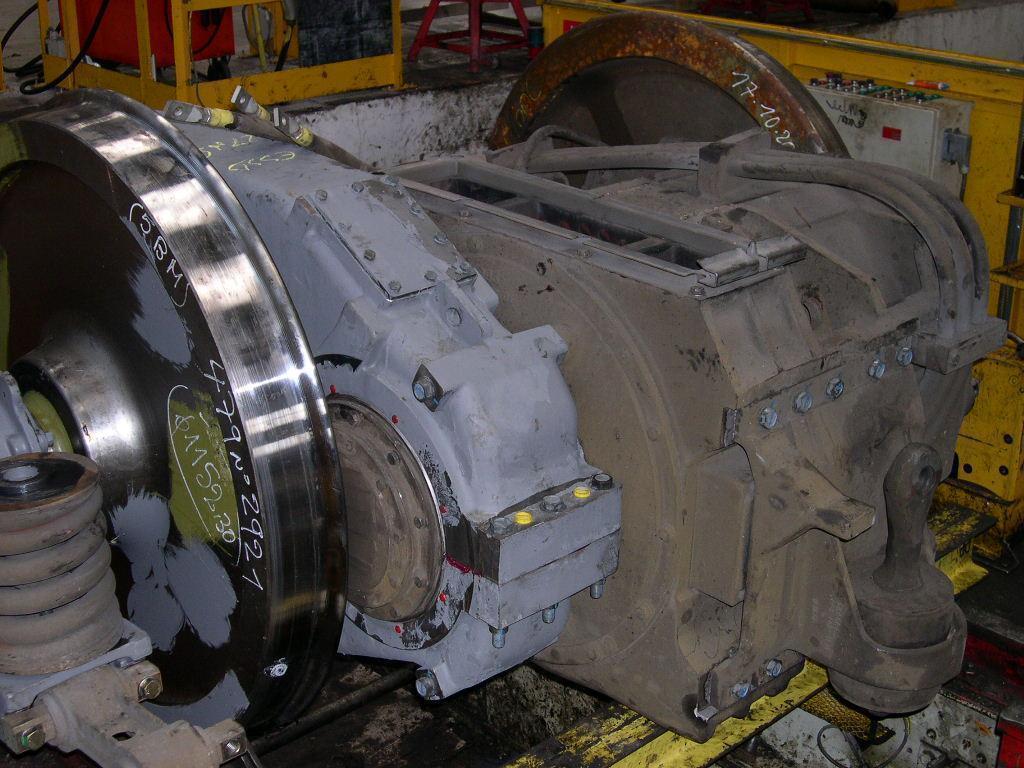

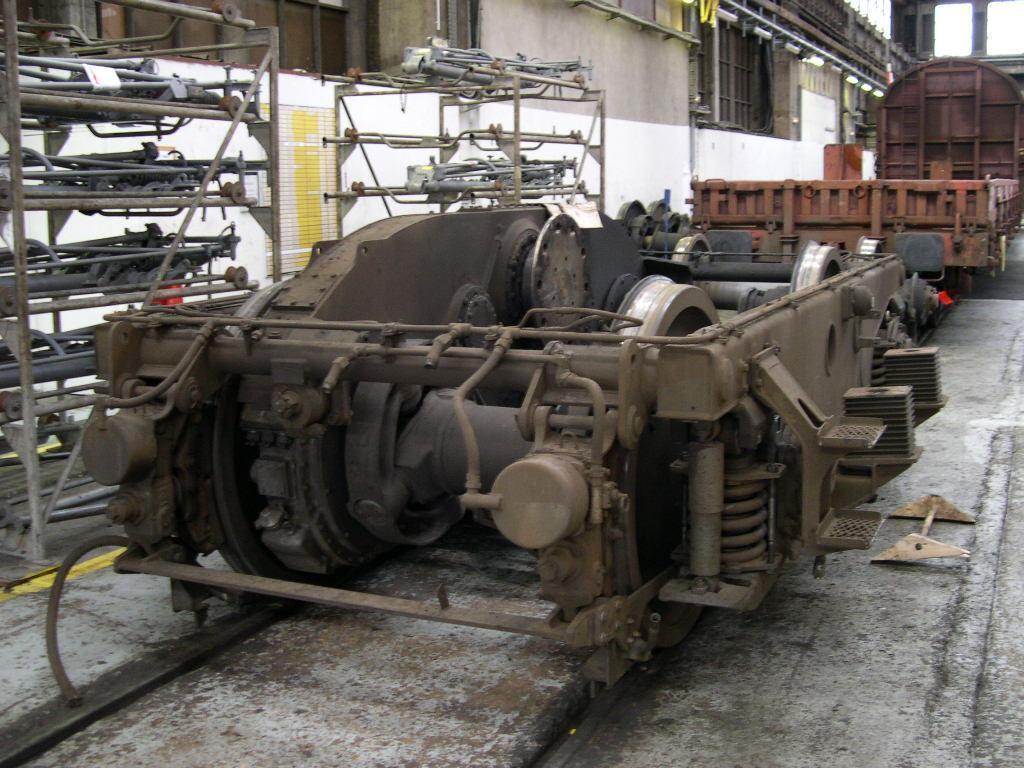

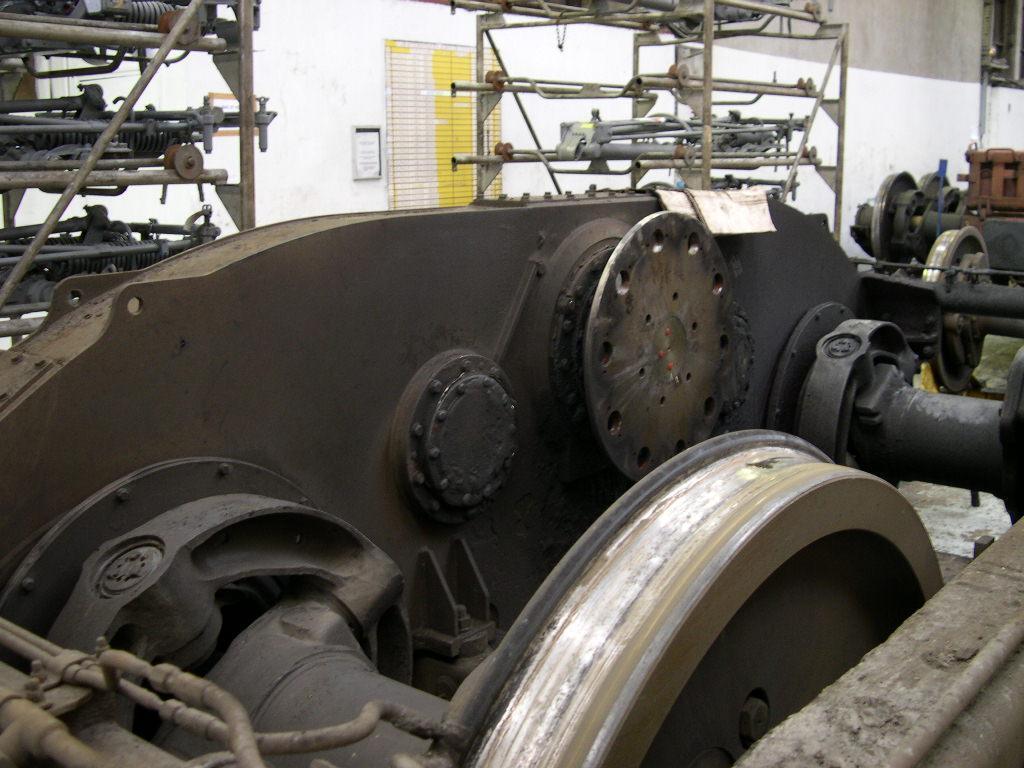

Maintenant, un bogie sans son moteur où on distingue bien le réducteur qui repose sur les 2 essieux ainsi que le plateau de l'accouplement Paulstra :
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809410.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809419.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809428.jpg

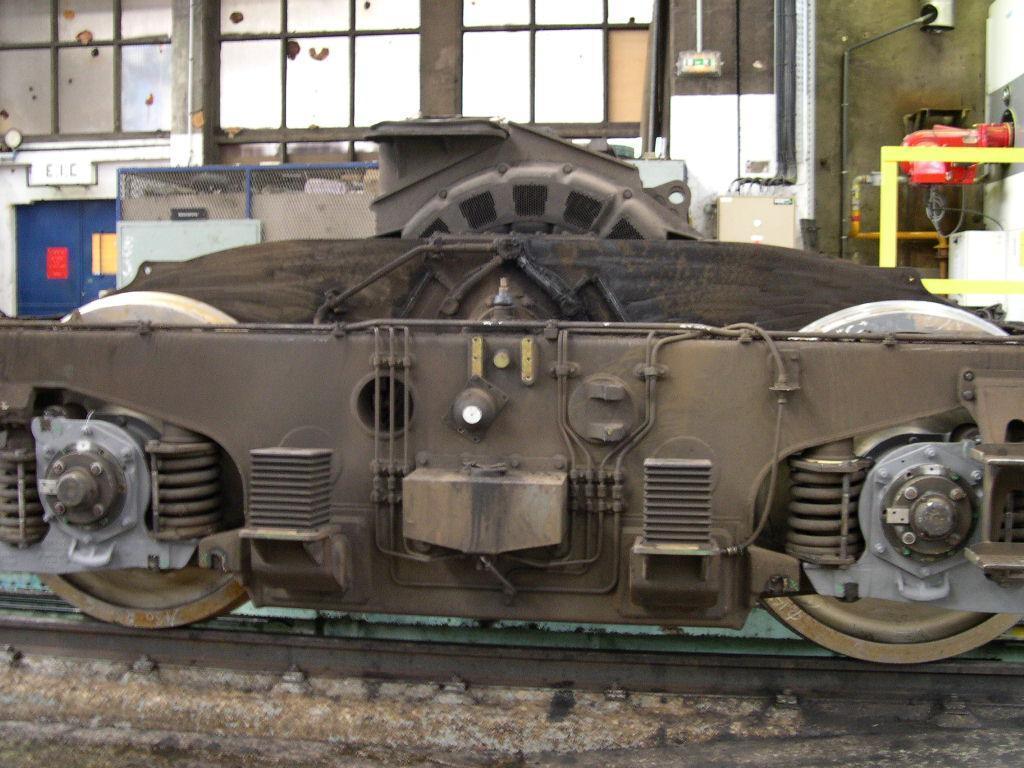

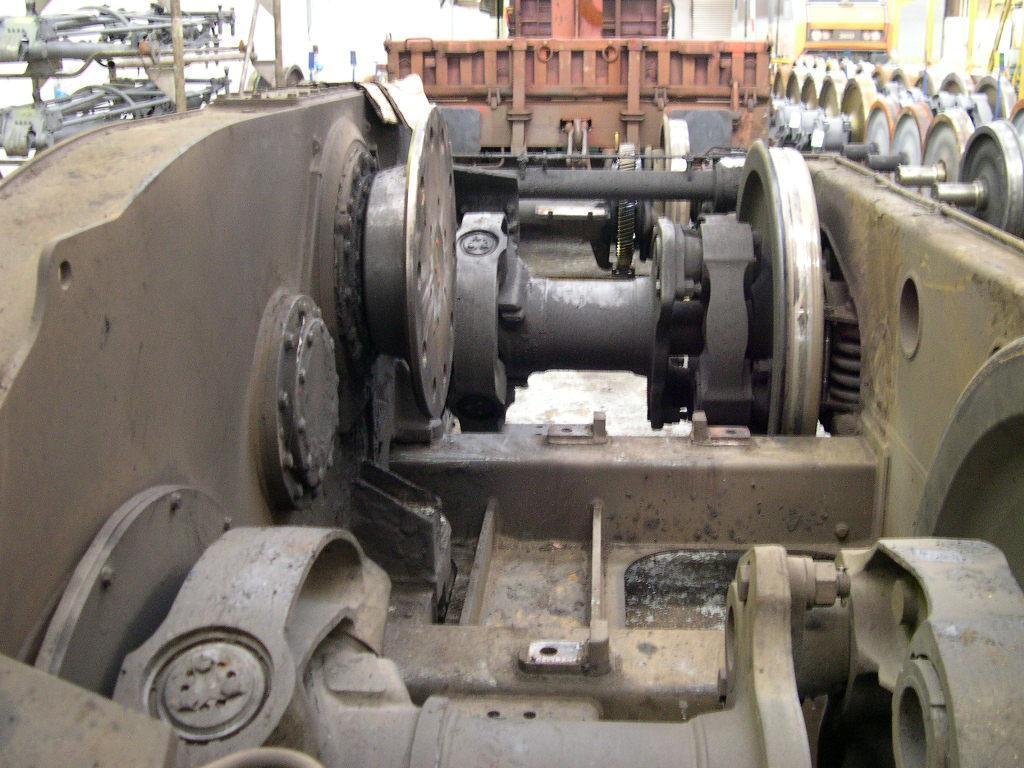

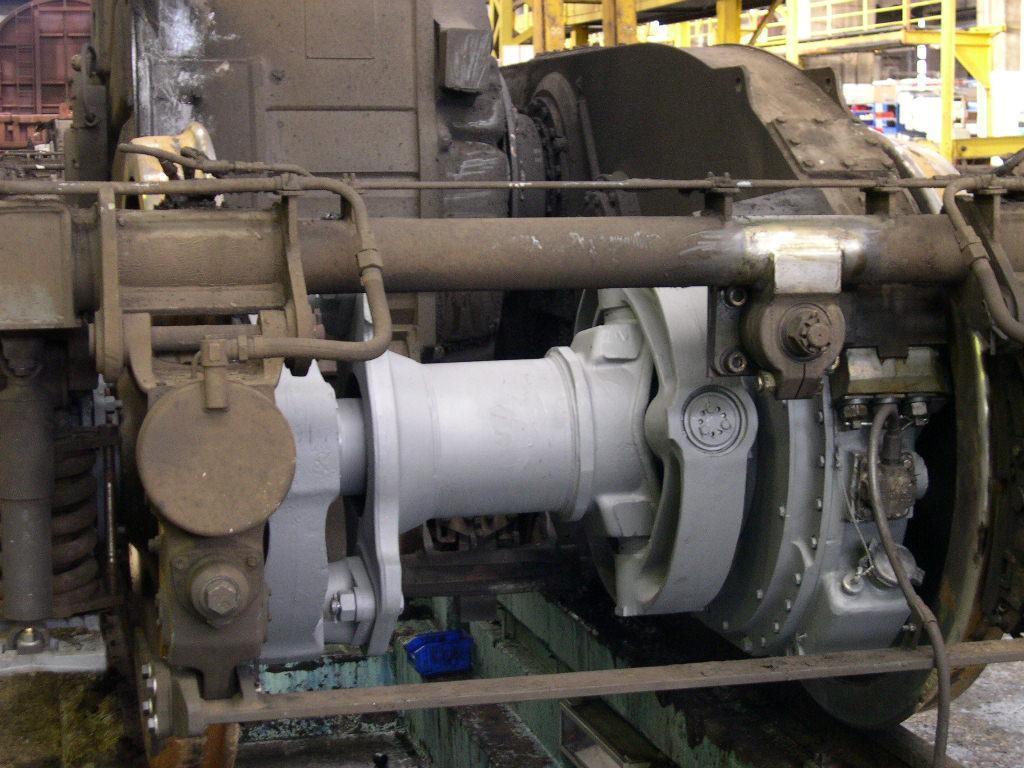

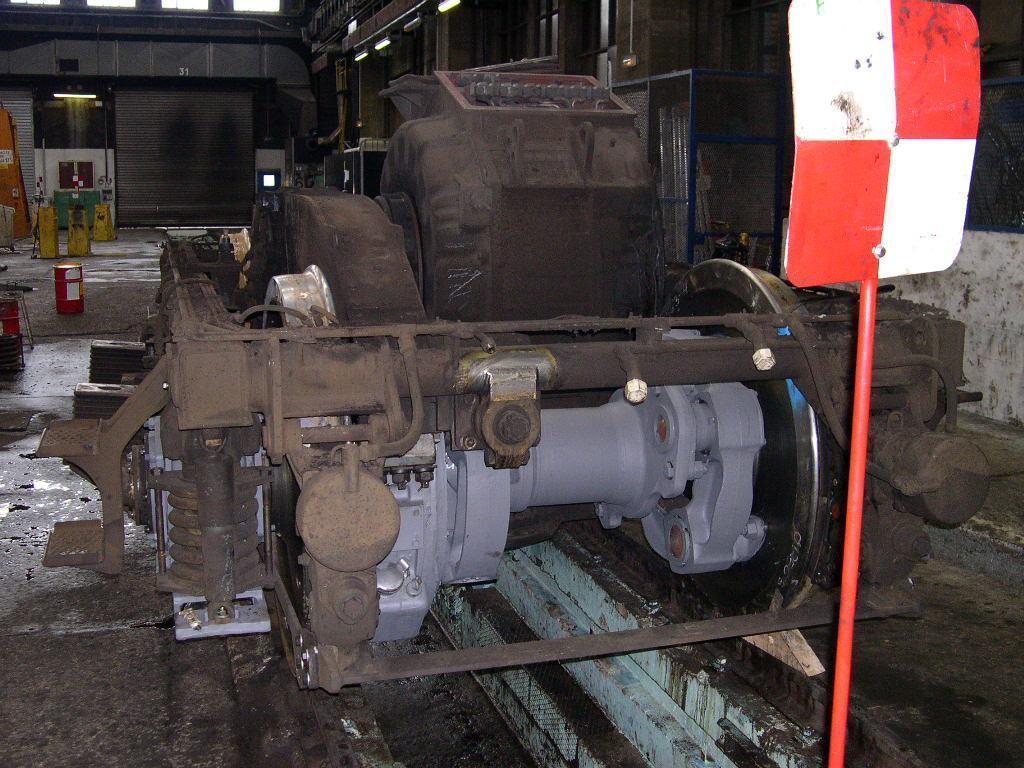

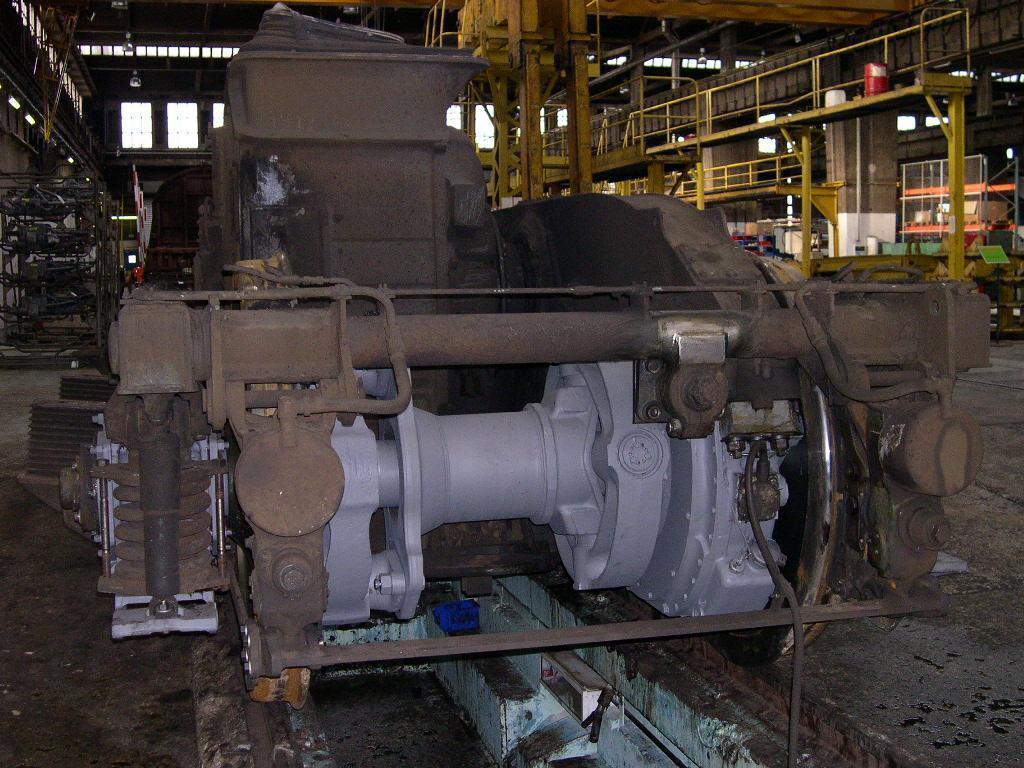

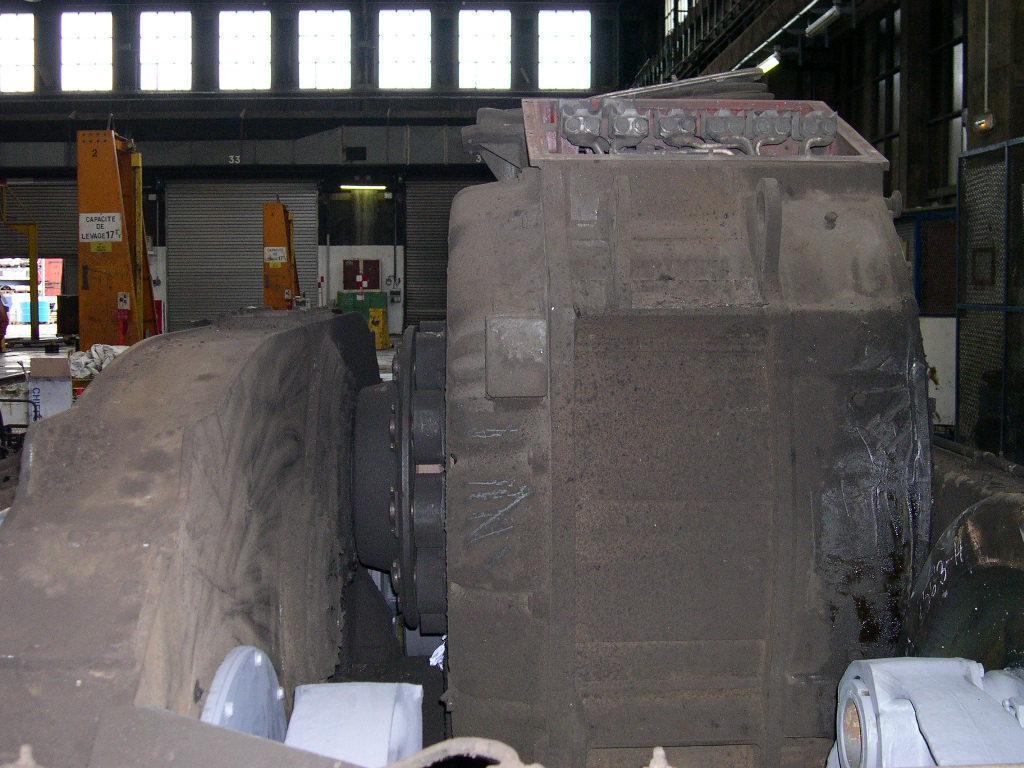

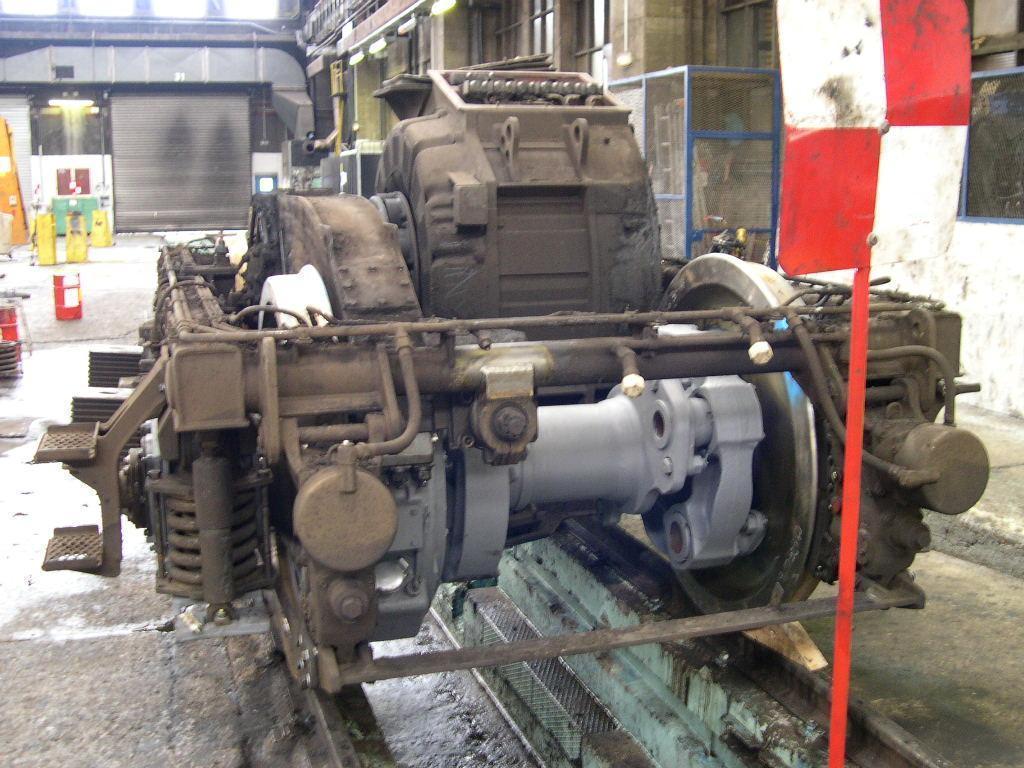

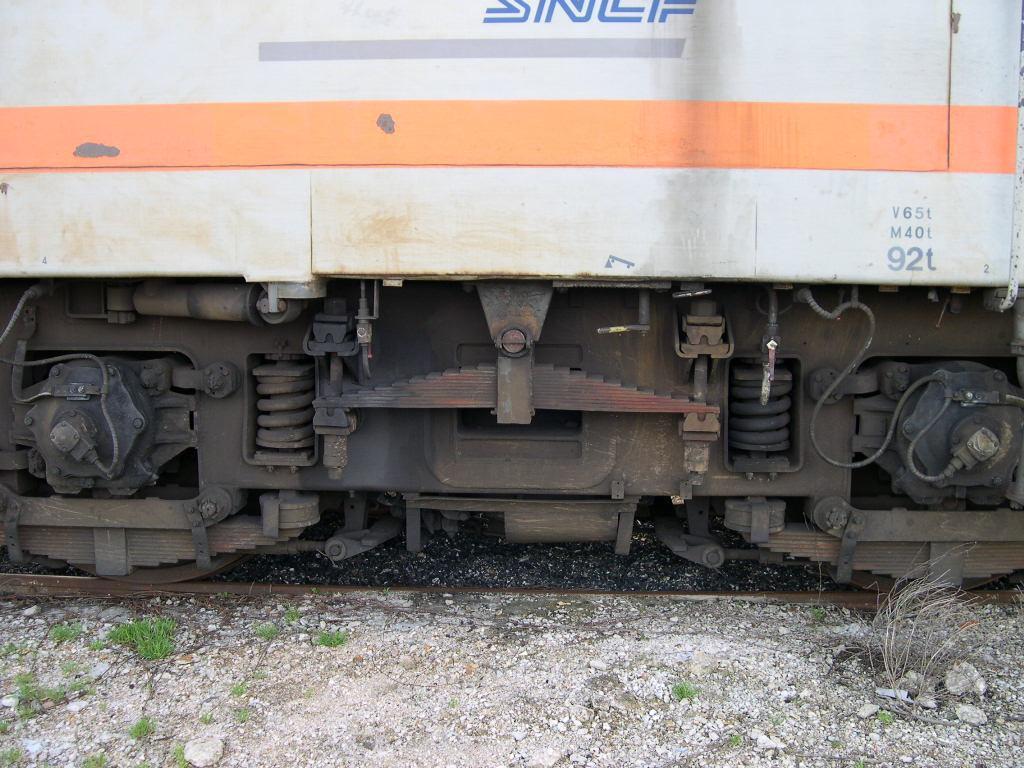

Et enfin, un bogie de BB 26000 avec son moteur synchrone STS-105-37-8. On distingue bien en sortie d'arbre du moteur l'accouplement élastique de type "Paulstra" qui entraine le pignon moteur du réducteur, qui à son tour entraine les deux essieux :
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809604.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171810014.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809627.jpg
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809669.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809679.jpg
http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809717.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809727.jpg
Désolé pour la qualité des photos, je n'ai pas pu faire mieux. lotrela
