[Z 7300 / Z 7500 / Z 9500 / Z 9600 / Z 11500 (Z2)] Sujet Officiel

[Invité]

Un peu HS, encore que...

Quelqu'un aurait-il des infos sur la rupture d'un essieu porteur de Z2 survenu le 26 juin dernier du côté de la Guillotière sur un TER Lyon-Part-Dieu - Chambéry ?

Modifié 4 août 2013 par Ae 8/14

[zoom 45]

Oui j'ai vu que ça servait à débloquer les portes que d'un côté de la rame, comme on le fait sur les TER2N ou 72500, mais il n'y a pas de poignée EAS donc ?

Pas de poignee EAS mais un BP fermeture des portes comme avant(que l'on peut utiliser hors service commercial, pour un W par ex)

L'ASCT ferme toujours les portes en service commercial.

[PSL84]

Ok, merci pour ces précisions

[PSL84]

Bonjour à tous !

J'ai cru comprendre qu'il arrive que des Z2 arrivent jusqu'à Paris Austerlitz, du coup est ce que certains agents en roulement à PAZ sont autorisés Z2 ?

[Montrouge Boy]

Bonjour,

ça doit être comme pour les Z TER, des mécanos des Aubrais je pense.

[PSL84]

Ou bien comme sur la ligne Le Mans - Chartres (- Paris) , où ce sont les mécanos de Chartres qui sont autorisés Z2, mais pas ceux de PMP. Bon ceci dit on ne voit plus de Z2 à Montparnasse depuis le dernier changement de service.

[BB 9200]

La clim. Certaines, sauf les 11500, ont la dernière modernisation avec clim. Régions Aquitaine, Rhône-Alpes, Languedoc.

A l'intérieur, ça prend combien de place ? L'équivalent d'un siège (en épaisseur)? Alors la clim. qui est au-dessus des cabines ne climatise que la cabine, et les éléments qui n'ont pas de baie occultée n'ont pas de clim. pour les voyageurs ? Merci pour vos précisions.

[cyclodocus]

la clim ne sert que pour les mécanos

pas pour les voyageurs

pour une fois qu'on pense au conducteur

[Julien J]

A l'intérieur, ça prend combien de place ? L'équivalent d'un siège (en épaisseur)? Alors la clim. qui est au-dessus des cabines ne climatise que la cabine, et les éléments qui n'ont pas de baie occultée n'ont pas de clim. pour les voyageurs ? Merci pour vos précisions.

Les Z2 rénovées en question ont une clim au dessus de chaque cabine pour les conducteurs et deux clim pour les voyageurs. Une à la place d'un WC et l'autre qui prend l'équivalent de 4 places en milieu de voiture.

[BB 9200]

Les Z2 rénovées en question ont une clim au dessus de chaque cabine pour les conducteurs et deux clim pour les voyageurs. Une à la place d'un WC et l'autre qui prend l'équivalent de 4 places en milieu de voiture.

Merci pour ces précisions. Mais ça m'étonne un peu que tu dises qu'une clim est à la place des WC; il me semble qu'ils sont en extrémité d'élément, or les baies occultées sont toutes les deux en milieu d'élément (Midi Pyrénées en tout cas).

[Julien J]

Merci pour ces précisions. Mais ça m'étonne un peu que tu dises qu'une clim est à la place des WC; il me semble qu'ils sont en extrémité d'élément, or les baies occultées sont toutes les deux en milieu d'élément (Midi Pyrénées en tout cas).

Je devais avoir la tête ailleurs dans mon précédent post.

Le CVS supplémentaire pour alimenter les clims est à la pace d'un ancien WC et on retrouve une clim par voiture qui prend 4 places assises dans chacune.

[nicopasta]

Bonjour,

Quelques précisions concernant la modification "file de portes" :

Les Z2 Midi Pyrénées seront modifiées du 07 au 11 Octobre

Les Z2 Aquitaine seront modifiées du 14 au 25 Octobre.

Du coup en remontant les précédents messages j'ai l'impression que toutes les Z2 auront été modifiées...

Modifié 23 septembre 2013 par nicopasta

[Julien J]

Bonjour,

Quelques précisions concernant la modification "file de portes" :

Les Z2 Midi Pyrénées seront modifiées du 07 au 11 Octobre

Les Z2 Aquitaine seront modifiées du 14 au 25 Octobre.

Du coup en remontant les précédents messages j'ai l'impression que toutes les Z2 auront été modifiées...

Reste les Z2 Centre

[z 5300 driver]

Hello.

Petite question, les Z2 ont pour certaines une bande jaune sous les numéros de rame.

Quelle est la signification de ce marquage?

A+.

Modifié 15 octobre 2013 par z 5300 driver

[Gom]

J'en ai jamais vu à Blois.. malgrés tout mon temps à y être 7300 c'est du classique ; 7500 ca arrive mais 9600

A quoi sert les ptites bandes jaunes sous chaques numéros ( ici 9602 ) de l'engin ?

C'est pour marquer le fait qu'elles ont une modification pour la commande des portes.

Pour être plus précis, le fonctionnement est similaire aux ZTER (corrigez moi si je me trompe !). Le conducteur sélectionne le côté d'ouverture des portes, la fermeture étant toujours commandée par l'ASCT.

Modifié 15 octobre 2013 par Gom

[zoom 45]

Hello.

Petite question, les Z2 ont pour certaines une bande jaune sous les numéros de rame.

Quelle est la signification de ce marquage?

A+.

Lire çi-dessous.

Z9515 de VSX modifiée "File de portes" à Modane. Le 15/06/13.

Z2 Z9515 de VSX à Modane Le 15-06-13.JPG

Voir explications ci-dessus, mais bon......

C'est le CRL qui selectionne le cote pour ouvrir les portes. Comme sur les Ter 2n ou les Agc.

Comme ca plus de descente "intempestive" cote entrevoie comme cela pouvait arriver avant.

Pour compléter mon intervention:

La lampe blanche, c'est le BP d'autorisation d'ouverture des portes. Ici coté gauche par rapport au sens de marche.

La lampe rouge indique qu'au moins une porte est ouverte.

Dispositif de commande des portes sur les Z2 modifiées -Fil de Portes-.JPG

[BB4100]

Salut!

Je suis en train de bricoler ma Z2 Jouef, transformation en Z 7300 avec notamment un lanterneau ajouré. Je cherche pour ça des schémas d'implantation des isolateurs et des résistances sous le lanterneau, ou alors des photos de lanterneaux ouverts.
Auriez vous ça en stock?
Merci d'avance

[CRL COOL]

Salut!

Je suis en train de bricoler ma Z2 Jouef, transformation en Z 7300 avec notamment un lanterneau ajouré. Je cherche pour ça des schémas d'implantation des isolateurs et des résistances sous le lanterneau, ou alors des photos de lanterneaux ouverts.

Auriez vous ça en stock?

Merci d'avance

Procures toi le n°52 de Voies Ferrées (mars/avril 1989).... Il y a un article sur le superdétaillage des Z2 Jouef. Il est épuisé chez l'éditeur, mais si tu as des potes qui ont ça en stock, tu y trouveras ton bonheur....

[BB 9200]

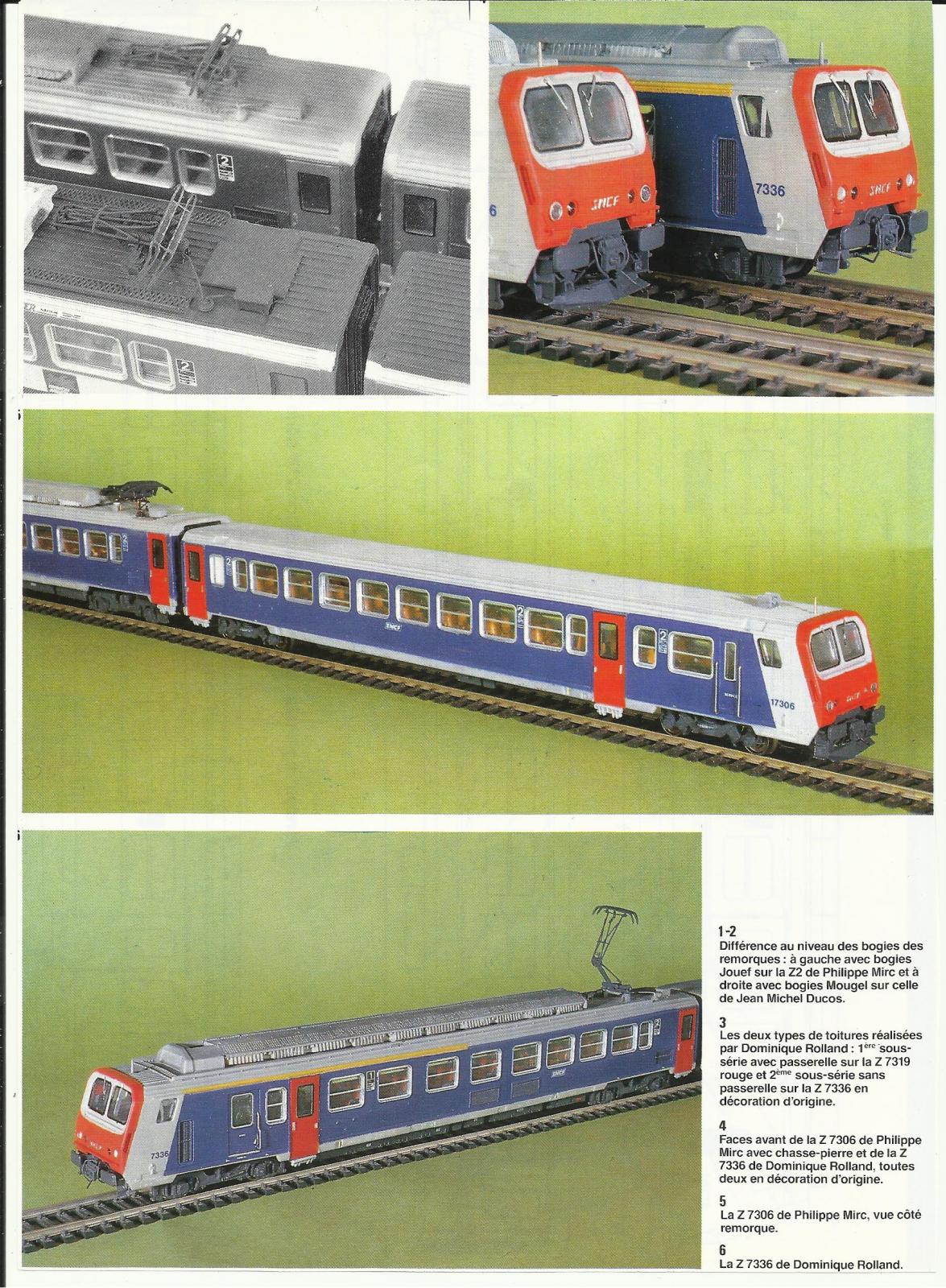

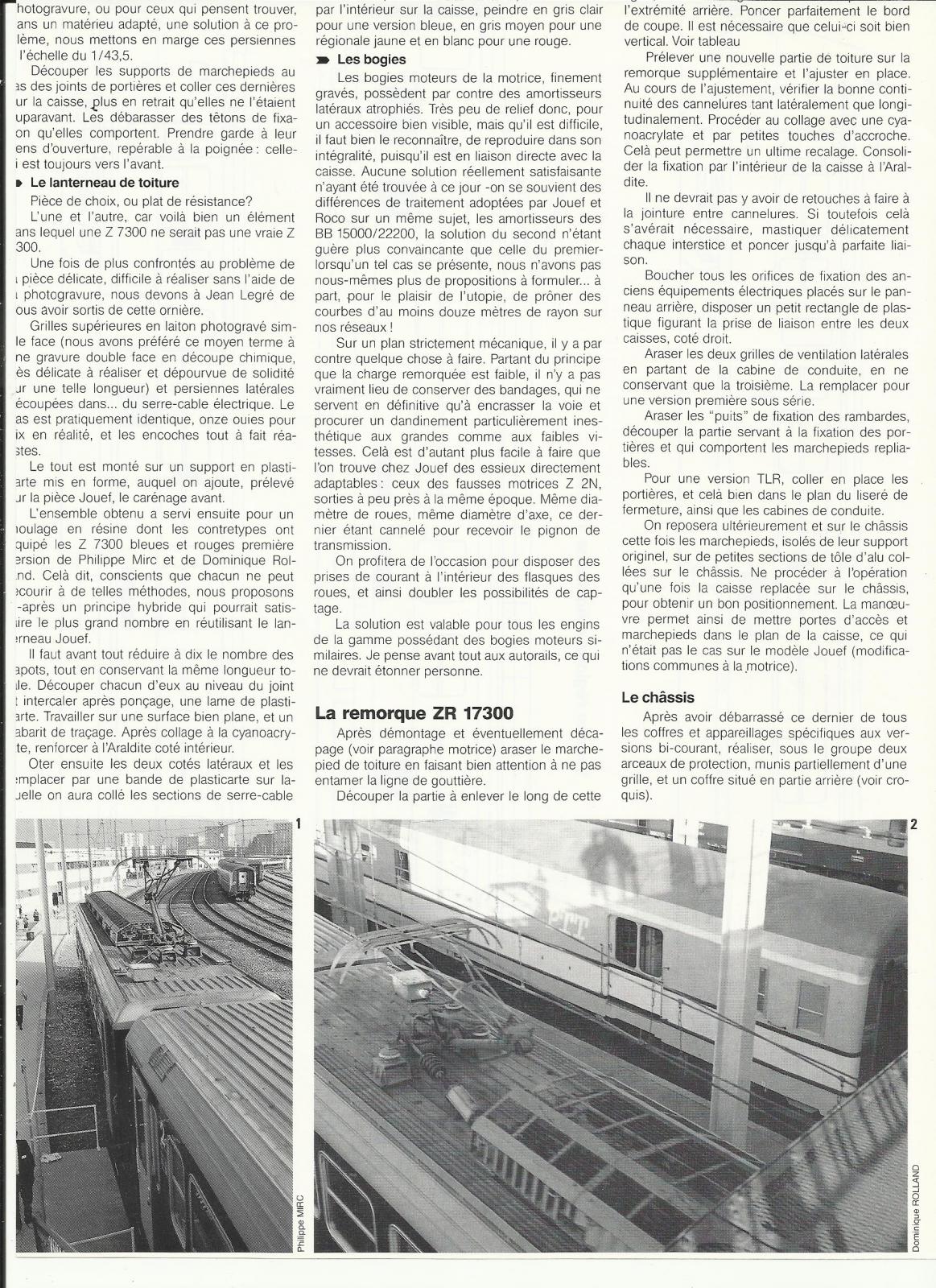

Comme j'aime bien les Z2, j'avais gardé ceci (Voies Ferrées). Si ça peut te servir ...

[BB 9200]

Tu as aussi des photos d'engins réels ici : www.raileuropexpress.com/pages/vieux-cartons-c/laurent-crohare-3.html

Amuse-toi bien, ce n'est pas facile pour les rainures !

[PSL84]

Tiens à propos des Z2 Jouef, question à ceux qui en possèdent : j'en ai eu une quand j'étais très jeune, et malheureusement je n'en ai pas pris grand soin
Mais je me rappelle qu'elle tournait très mal dans les courbes à faible rayon, elle déraillait même, car le jeu entre les 2 voitures n'était pas assez important. Avez-vous le même souci ?

[Ceper 77]

Je te confirme la mauvaise inscription en courbe, ainsi qu'une mauvaise prise de jus. D'ailleurs, Jouef avait prévu il y a 5/6 ans de la refaire. Les 2100 l'ont été récemment alors pourquoi pas ?

[Montrouge Boy]

Je crois que tu avais Piko qui avait prévu d'en faire également, mais bon on attend toujours et surtout à quel prix.

[BB 9200]

Personnellement, je n'ai jamais eu de problème de déraillement; ça dépend sûrement du rayon des courbes. Est-ce que Le Capitole tournerait sur la Place de la Concorde ?

[BB4100]

Merci BB 9200 pour les liens, mais j'avais déjà tout, j'ai bien écumé le web avant de me lancer dans la modif.
Il me manque seulement le schéma d'implantation des isolateurs et des résistances en toiture, difficiles à voir sur les photos

Voilà où j'en suis, avec le kit de l'artisan Région 4
