[Z 7300 / Z 7500 / Z 9500 / Z 9600 / Z 11500 (Z2)] Sujet Officiel

[fby]

Il s'agit de la Z 9582 ici Zr 19582 et le 1er 9 signifie que cette Z2 est propriété de la région Bourgogne franche comté

[ADC01]

Ici, il n'y a pas de préfixe d'activité, c'est la 99582 coté remorque d'où le 1

[aaa212]

Ok je vois, rien à voir avec l'activité donc, merci à vous deux !

[fby]

Tu avais les TGV  postaux qui étaient des 923000 ,soit série 23000 avec le 9 pour propriété de la poste.

Modifié 24 janvier 2016 par fby

[ADC01]

Le 9 indique que ce matériel est la propriété d'un tiers et ne désigne pas expressément tel ou tel proprio.

[Invité 5121]

la doctrine en la matière a été assez fluctuante. En principe, le 9 en 1° position devait amener la contraction du reste. Ainsi les 20500 sont devenues 92050 pour NPDC,  alors que les protos devaient être 02050. Les TGV postaux auraient dû être des 92300. Cette doctrine n'a pas survécu bien longtemps, probablement parce qu'elle n'était pas commode.

[aaa212]

Oula ça devient technique, je dois avouer que certaines curiosités de la numérotation des engins SNCF m'échappent...

Mais ce que je ne comprend pas c'est que ce soit la seule du parc BFC sur laquelle j'ai vu ce préfixe 9, cela veut dire que les autres Z2 Franche-Comté appartiennent directement à la SNCF et non à la région ? Ou bien un oubli sur les autres éléments ?

[Jacky boy]

il y a 11 minutes, aaa212 a déclaré:

Oula ça devient technique, je dois avouer que certaines curiosités de la numérotation des engins SNCF m'échappent...

Mais ce que je ne comprend pas c'est que ce soit la seule du parc BFC sur laquelle j'ai vu ce préfixe 9, cela veut dire que les autres Z2 Franche-Comté appartiennent directement à la SNCF et non à la région ? Ou bien un oubli sur les autres éléments ?

Il y en a deux de concernées , il y a aussi sa grande sœur la 99581 qui est la 9581. Je ne sais pas pourquoi il n'y a que ces deux Z2.

peut être que cette numérotation date de l'epoque ou la sncf possédait encore son matériel TER. Et justement ces deux z2 n'appartenant pas à la sncf ont reçu cette numérotation spécifique? Et on a jamais remis à jour ce qui pourrait expliquer que ces deux z2 ont conservé cette numérotation. C'est une hypothèse.

je pense qu'à ce jour toutes les z2 franche comté appartiennent à la région comme tous le nouveau matériel TER.

La Sncf en assure l'exploitation et la maintenance.

ce n'est que mon avis.





[Invité 5121]

il y a 29 minutes, Jacky boy a déclaré:

Il y en a deux de concernées , il y a aussi sa grande sœur la 99581 qui est la 9581. Je ne sais pas pourquoi il n'y a que ces deux Z2.

il y en a 6 en fait.

97381 à 384 ex  97301 à 304, Propriété de l'EPR Midi-Pyrénées ou Languedoc-Roussillon. Devaient être les 7351 et 52, 7374 et 75 manquantes

99581 et 99582 ex  99501 et 502, propriété de Franche-Comté

pour info, les 11501 à 11522  étaient prévues en 9201 à 9222



Modifié 25 janvier 2016 par 5121

[BB 9200]

Autre exemple (photo de 2010, ça a pu changer)

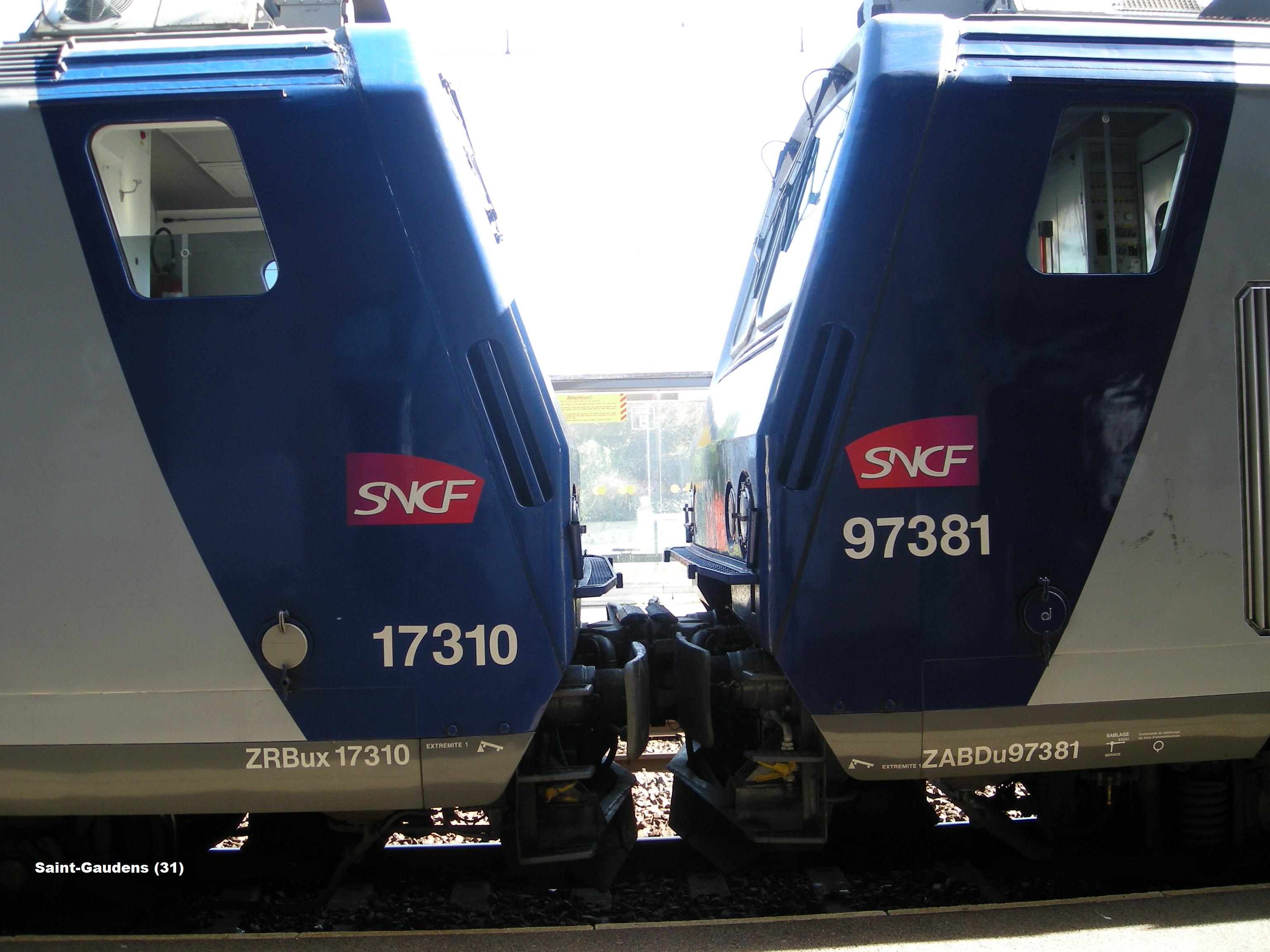

A gauche, la remorque de la 7310 SNCF; à droite, la motrice de la 7381 "Région" , dont la remorque est 197381.





[Jacky boy]

Il y a 3 heures , 5121 a déclaré:

il y en a 6 en fait.

97381 à 384 ex  97301 à 304, Propriété de l'EPR Midi-Pyrénées ou Languedoc-Roussillon. Devaient être les 7351 et 52, 7374 et 75 manquantes

99581 et 99582 ex  99501 et 502, propriété de Franche-Comté

pour info, les 11501 à 11522  étaient prévues en 9201 à 9222



Merci pour l'info, je ne connaissais que les deux de ma région mais je vous que ce n'est pas une exception. Pas mal de régions ont leur Z2 attitré

[Jacky boy]

Visite toiture d'une Z2 avec Panto 1500 v et 25000v

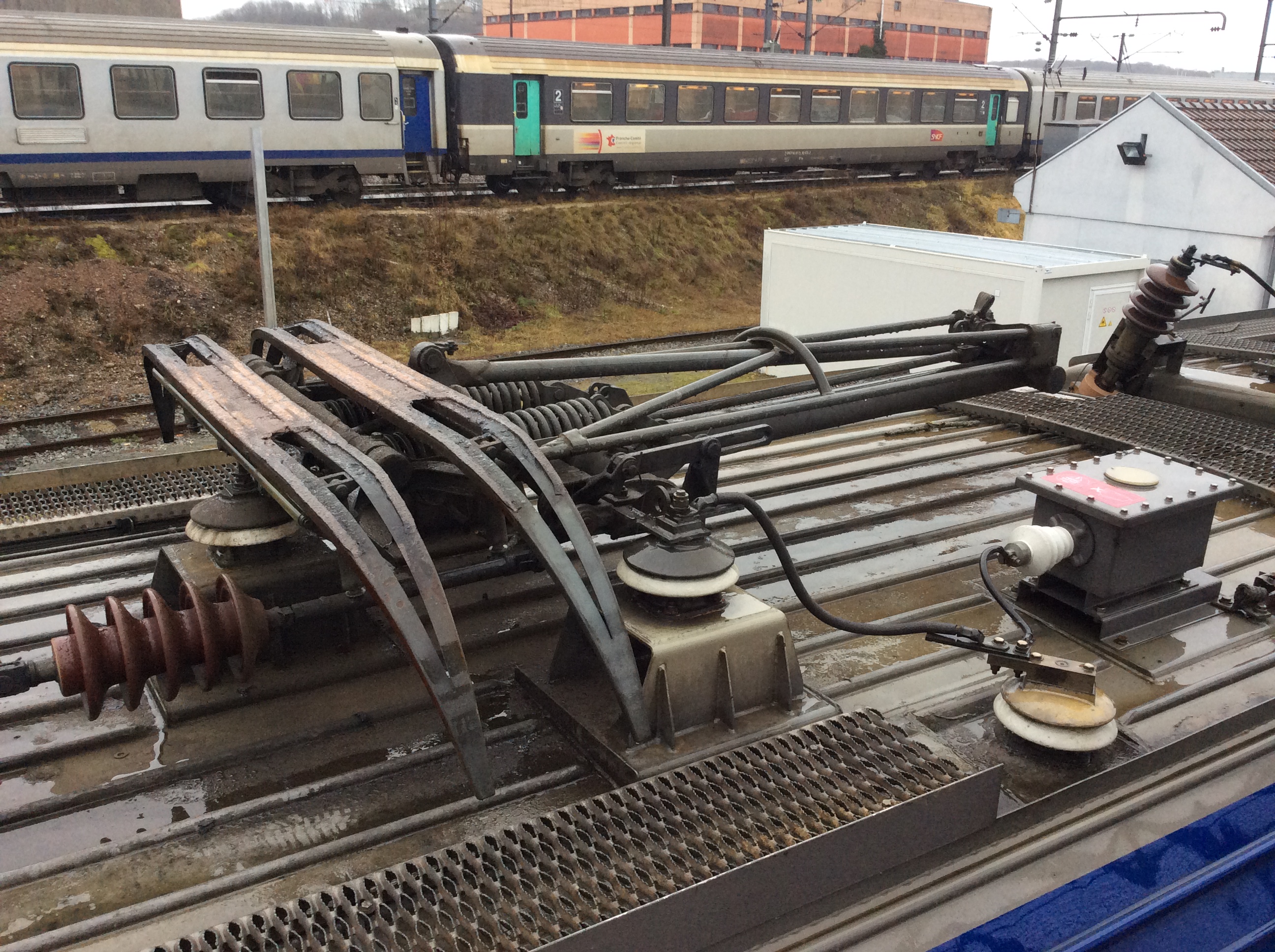

Panto 1500 V + parafoudre

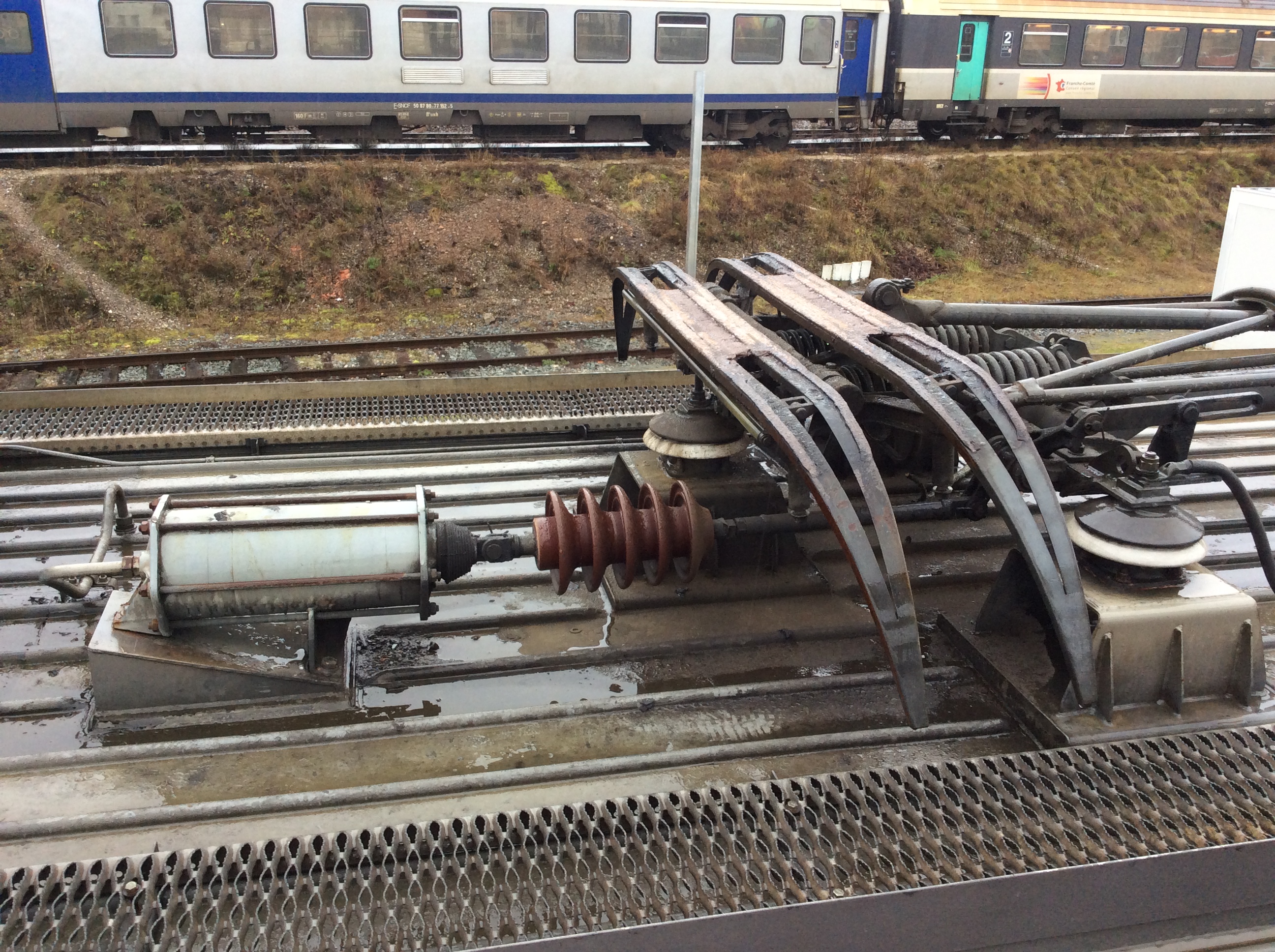

Panto 1500v + son servomoteur de commande

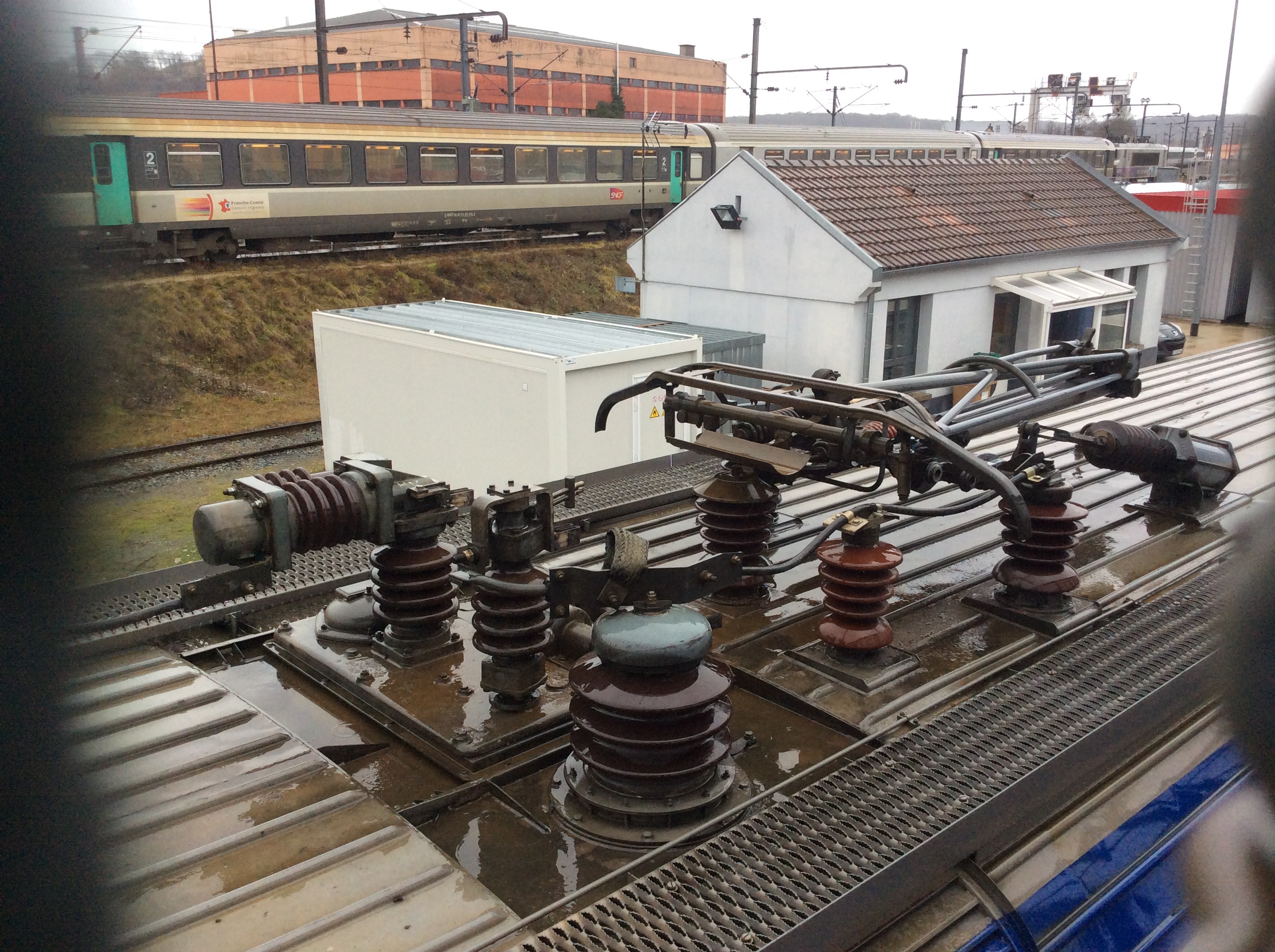

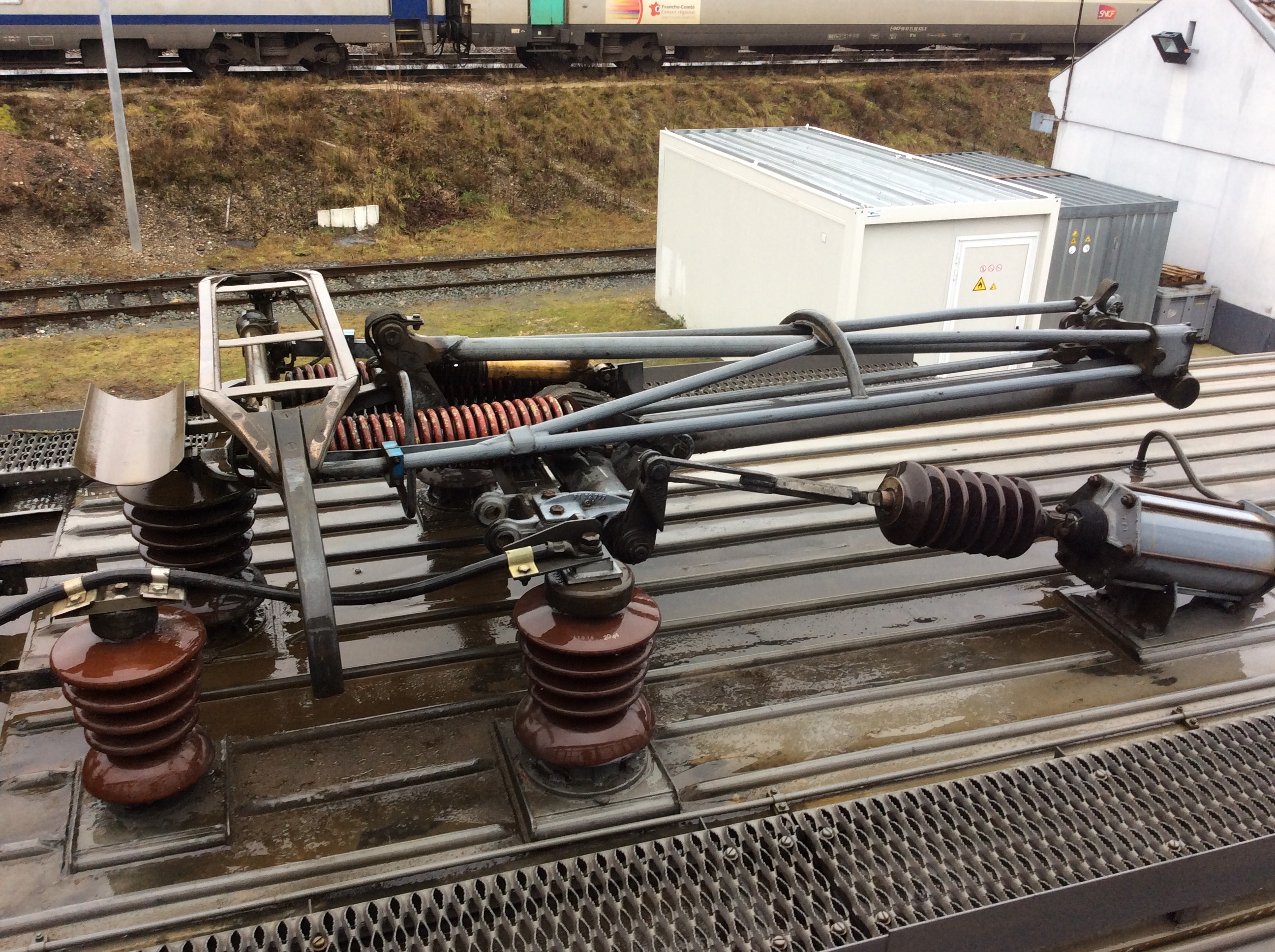

Panto 25000v avec le Disjoncteur monophasé, le HOM (sectionneur de mise à la terre de la ligne toiture), le servomoteur de commande du Panto.

nota les isolateurs d'une toute autre dimension en mono

mon voit bien l'aileron qui plaque le Panto sur la caténaire en position haute.

[Roukmoute]

il y a 36 minutes, Jacky boy a déclaré:

mon voit bien l'aileron qui plaque le Panto sur la caténaire en position haute.

Au vu de la forme (l'inverse d'une aile d'avion), je dirais qu'il a plutôt tendance à tirer vers le bas.

[Invité 5121]

n'oublie pas qu'il a une incidence toute autre quand il est levé ....

Modifié 13 février 2016 par 5121

[fby]

Les deux ont raison , suivant le sens de circulation .

[Roukmoute]

Ce que je vais dire est complètement empirique, mais je crois qu'il vaut mieux qu'à "grande"* vitesse, le panto appuie moins sur la caténaire 25 kV pour diminuer les contraintes afin d'éviter de l'arracher.



* je mets grande entre guillemets puisqu'il ne s'agit pas de grande vitesse dans le sens V>220 km/h.

[BUDD]

Si je me rappele bien, un panto unijambiste AM n'exerce pas la même pression selon le sens de circulation en raison de sa forme. En circulant avec l'articulation en avant la tendance est au décollement de la caténaire et dans l'autre sens au placage.

La présence de cette ailette n'est-elle pas là pour mettre un peu de pression dans un sens et en enlever un peu dans l'autre ? Sous monophasé le problème est délicat en raison d'un caténaire plus souple et d'un panto qui ne doit frotter qu'avec 6 Kg d'appui contre 9Kg en continu sur une caténaire plus lourde.

Modifié 13 février 2016 par BUDD

[Invité 5121]

bien résumé Yannick !

[BUDD]

Merci, en fait je m'appuie sur ce qu'on m'avait expliqué il y a fort longtemps. Ces ailettes sont apparues sur ces pantos équipant  des automotrices roulant à "haute" vitesse ou bien comme sur les Z2N où le même panto doit capter sous les deux courants avec un équilibrage moyen (moins de pression en continu et un peu trop en monophasé). En Z2N, les conducteurs sont sensibilisés au fait qu'en continu on est sujet au decollement et qu'en monophasé on est sujet au soulèvement.

Cela nous vient d'une époque où l'on ne parlait pas encore de panto à pression pilotée.



[Invité 5121]

à mon avis, toute première expérimentation sur les 22200 C200 de Rennes

[BUDD]

Il me semble bien aussi.

[BB 9200]

Ces photos de Jacky sont d'autant plus superbes que les photos de toitures sont très rares, quel que soit l'engin.

Je peux les copier ?

[Jacky boy]

Il y a 1 heure , BB 9200 a déclaré:

Ces photos de Jacky sont d'autant plus superbes que les photos de toitures sont très rares, quel que soit l'engin.

Je peux les copier ?

Merci, bien sûr tu peux les copier.

En effet on voit rarement les toitures en photos et les détails qui les composent.



je peux essayer de te fair d'autres photos à ma prochaine visite toiture de jour avec passerelle.



interessant ce débat sur la présence d'un aileron sur le Panto 25000v.

[BB 9200]

Merci, c'est sympa,  mais j'étais surtout intéressé par les Z2.

[Invité Le briquetier]

Le monde des Z2 s'agite en ce moment avec la sortie des modèles PIKO. Profitons-en pour poster quelques photos:

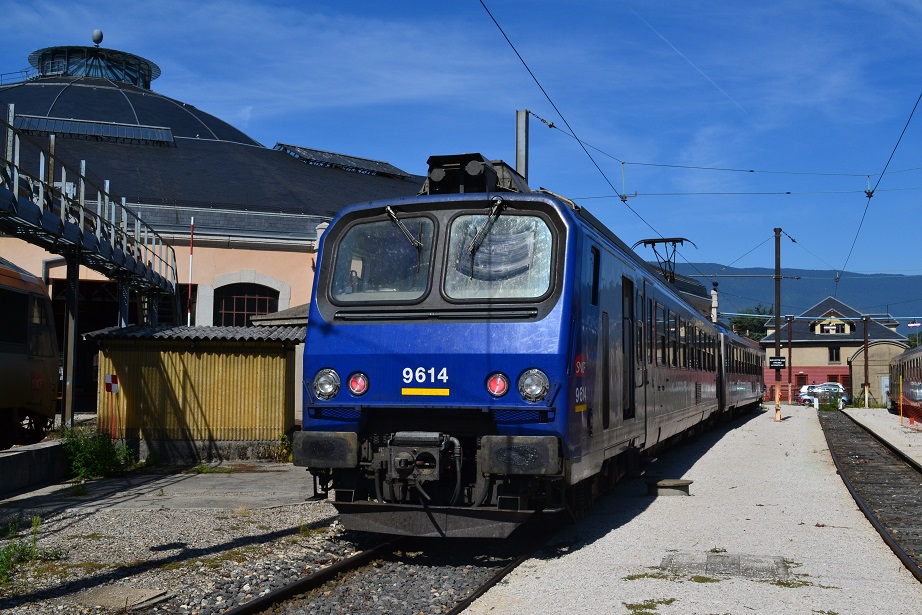

Dépôt de Chambéry en septembre 2015.

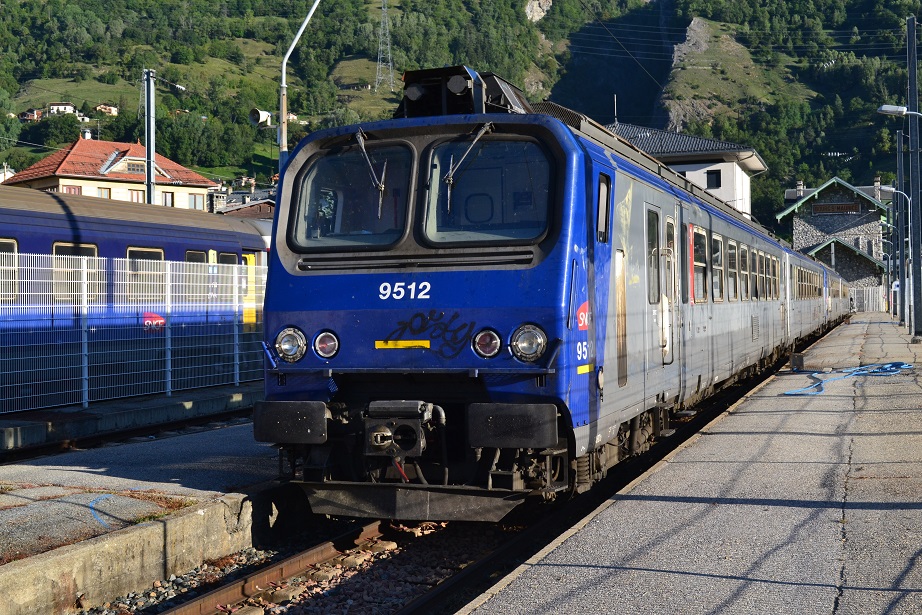

Un peu plus haut, à Bourg St Maurice.

Photos: Le Briquetier.
