Signalisation sur mon module en VU

[mick-mick]

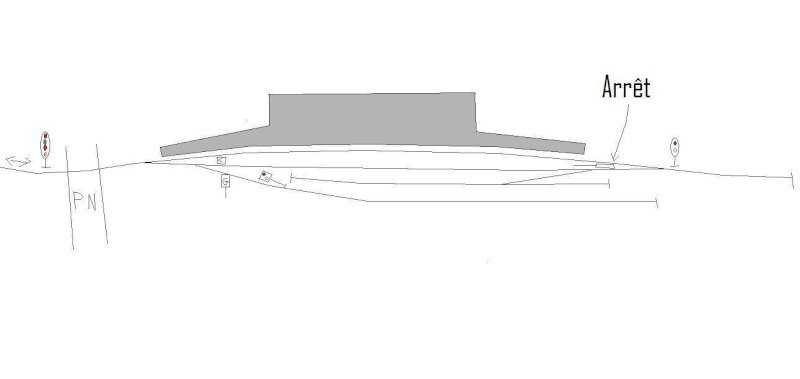

Voila, je viens de refaire le schéma, juste UNE question, cela ressemble à quoi une barre de croisement ?

Modifié 23 août 2010 par mick-mick

[luxemburg]

Une traverse peinte en blanc

Un garage franc

Modifié 23 août 2010 par luxemburg

[mick-mick]

Une photo peut être, car là je ne vois toujours pas :Smiley_27:

[geant vert]

Voici un exemple : http://t0.gstatic.com/images?q=tbn:fftXh3ZNkw_OPM::sncf.ratp.free.fr/circulationssncf.htm&t=1&usg=AFrqEzfQILXjjrGDvvxxJiDc9xPwU7dDkg

Ça repère la limite à laquelle on peut stationner un véhicule sur une voie sans que ça engage le gabarit sur l'autre.

Tu les as toujours sur les aiguillages

[geant vert]

Par contre, le carré violet pour sortir du tiroir c'est un peu trop je pense.

Éventuellement à la sortie de la voie de garage vers la VU, mais ce n'est pas nécessaire

[mick-mick]

Oui c'est vrai, t'as surement raison, et finalement je pense quand même mettre un Carré, le chef de gare commande le signal, BM qui le fait rentré dans une signalisation BAL, nen ?

[geant vert]

C'est pas impossible ;)

[mick-mick]

Je remonte un peu le sujet car j'ai décider d'arrêter le réseau actuelle et d'en faire un autre, pour cause de déménagement, et j'aimerais savoir où et quelle signalisation mettre (Carré, Carré violet, Disque, ...)

Voila 2 plans différents, si vous pourriez m'aider

Légende : VP = Voie Principale

FM = Faisceau Matériel

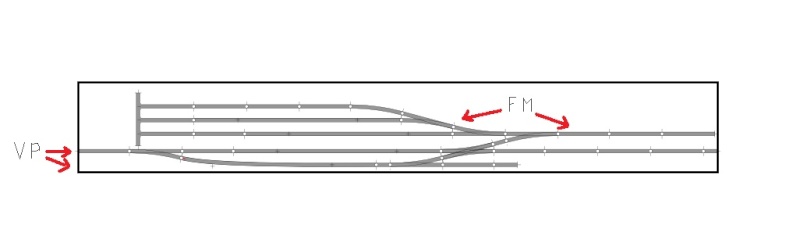

Projet HO V.3.bmp

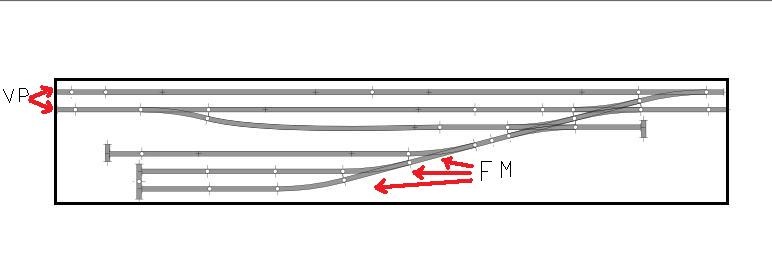

Projet technicentre V3.bmp

Modifié 20 décembre 2010 par mick-mick

[AnMo]

Bonsoir,

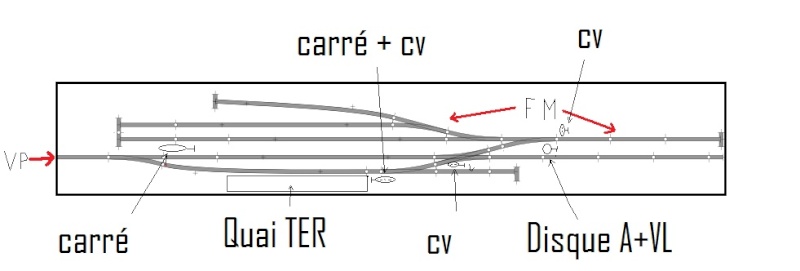

Je t'ai fais un plan et j'espère que cela va te satisfaire:

Projet technicentre V3.bmp

Modifié 21 décembre 2010 par AnMo

[mick-mick]

Merci AnMo pour ton plan, juste une question, quand tu parle de RR 30 c'est bien un Rappel de Ralentissement 30 ?!

Pour le 2ème plan cela ce présenterais comment ?

[AnMo]

Bonjour Mick-Mick,

En effet RR30 correspond à un Rappel de Ralentissement 30.

Sinon je t'ai fais un 2ème plan pour l'autre réseau:

Projet HO V.3.bmp

[mick-mick]

Moi j'avais pensé a une signalisation posé comme cela, sachant que les signaux seront à droite

[AnMo]

Pas mal.

Quel systeme de signalisation va-tu utiliser? BAL? BAPR? BM?

[mick-mick]

je ne sais pas encore mais en gare je pense que sa va être du BAPR ou BAL

[mick-mick]

Concernant la commande des signaux vous me conseillerais de faire comment ? Manuel, ou bien automatique ? Avec ou sans des relais ? Changement de la couleur du signal de quelle manière ?

[geant vert]

En BAL il n'y a pas de disque

En BAPR, c'est rare mais ça se peut.

Avec ta signalisation, chaque voie ne peut être utilisée que dans un seul sens de circulation.

En BM ça pourrait être plus facile à faire. Tu as juste à mettre un sémaphore de BM après chaque aiguille de sortie, et un TIV 30 ou 40 blanc sur fond noir mobile avant chaque aiguille d'entrée en arrivant en gare.

Ton disque est par contre un peu proche de l'aiguille d'entrée je trouve.

Je ne peux pas te faire de schéma, je suis avec mon téléphone là, je vais tacher de trouver un ordi pour te faire ça.

[geant vert]

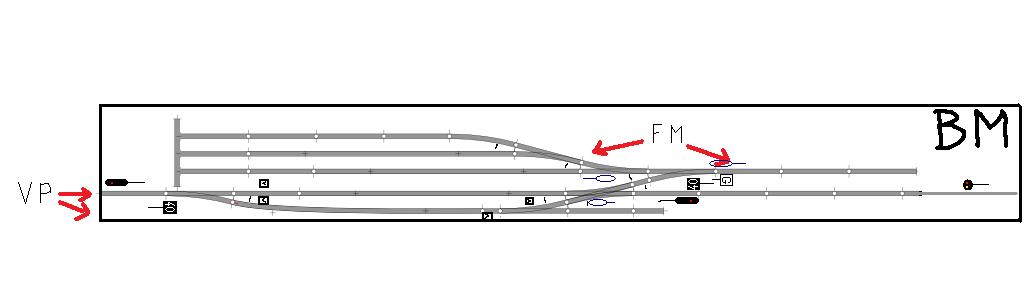

voilà pour le BM :

assez simple. les 40 sont présentés si il y a l'avertissement ou le disque, soit parceque le signal de sortie est fermé, soit parce que tu fais prendre l'aiguille d'entrée en déviation.

les signaux en bleu sont facultatifs

Projet HO BM.bmp

[geant vert]

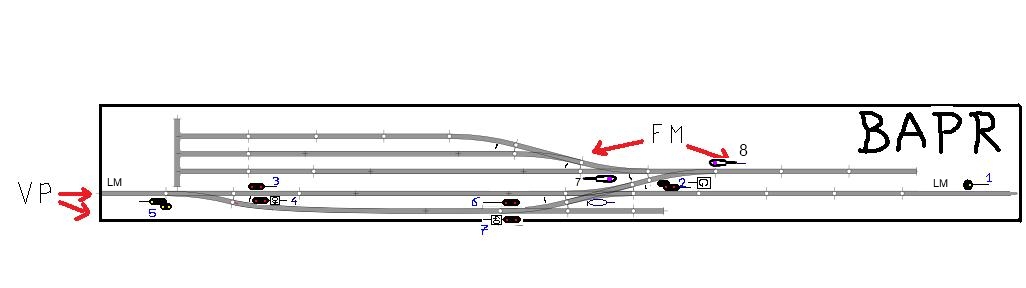

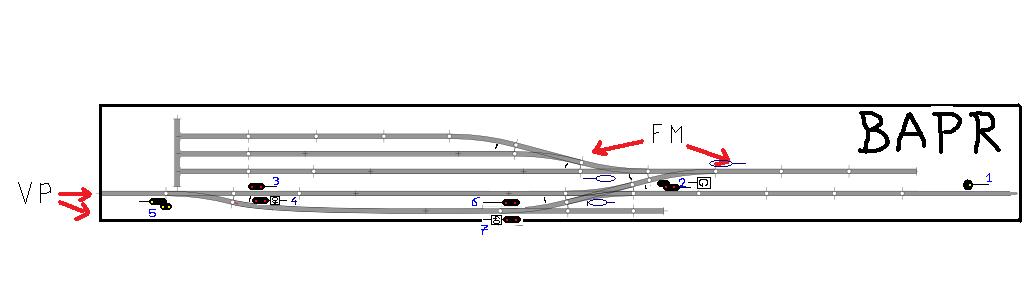

en BAPR :

(si tu veux du BAL, c'est la même chose, tu remplaces juste le signal circulaire n°1 par un signal en forme de L inversé, qui pourra également présenter le sémaphore)

petites explications sur les signaux si tu viens du côté gauche vers la droite :

le signal 1 présentera :

- VL si le signal 2 est au vert et si tu es dirigé vers le signal 3 et qu'il est ouvert

- A cli si tu es également dirigé vers le signal 3 mais qu'il est au carré, le signa 2 sera au jaune car le canton est court entre le 2 et le 3.

- Ralent 30 si tu es dirigé vers le signal 4. si le 4 est ouvert le 2 présentera juste le rappel ralent, si le 4 est au carré le 2 présentera l'avertissement en plus du rappel ralent 30. (pas de A cli même si tu vas vers le signal 4 car on ne présente jamais le A cli avec un ralent 30, vu qu'au rappel on est à 30)

de la gauche vers la droite c'est la même chose.

les signaux 6 et 7 devront pouvoir présenter le blanc pour te diriger vers le tiroir

pour résumer :

le signal 1 est un circulaire qui devra pouvoir présenter VL, R, A et A cli

les signaux 2 et 5 devront pouvoir présenter : C, VL, A, RR (éventuellement combiné avec le A).

les signaux 3 et 4 : VL et C

les signaux 6 et 7 : VL, C et M (blanc)

ça c'est pour être puriste, après, si tu ne veux pas t'embêter avec le A cli, tu mets un VL à la place

Projet HO BAPR.bmp

[AnMo]

Bonjour,

J'ai modifié le plan de Géant Vert:

Dorénavant les signaux 5 et 2 pourront présenter le carré, la VL, le Sémaphore, l'avertissement, le RR30 et le blanc.

Et les 7 et 8 le blanc et le Cv.

Le signaux 7 se rapporte au faisceau de 3 voies donc il faudra mettre 3 flèche comme ceci:

PS: Coté gauche, avant la panneau LM il doit avoir un signal du même type que le 1.

Modifié 21 décembre 2010 par AnMo

[geant vert]

Ah oui, j'ai oublié le sémaphore pour le 5 et le 2. Mais pour le blanc je ne vois pas l'utilité.

Et attention il y avait déjà un signal 7

Par contre, pas de plaque BM sur un Cv. Juste un NF

[mick-mick]

Ok merci a vous 2, je vais encore étudier sa et je vous tiens au courant très prochainement ;)

[AnMo]

Moi j'avais pensé a une signalisation posé comme cela, sachant que les signaux seront à droite

Pourquoi veut tu mettre un seul quai?

[mick-mick]

Euh, bonne question, c'est juste que j'ai oublié d'en faire un, en fait j'hésite entre faire 2 quais ou bien un quai centralisé sur les 2 voies principales, et je pense plutôt partir sur cette idée.

[AnMo]

Je te conseil de faire 2 quai avec un BV collé avec l'un des quai.

[Invité Fabr]

Euh, bonne question, c'est juste que j'ai oublié d'en faire un, en fait j'hésite entre faire 2 quais ou bien un quai centralisé sur les 2 voies principales, et je pense plutôt partir sur cette idée.

Les deux possibilités sont plausibles..

Comme en réalité, tout dépend du budget d'investissement dont tu disposes...

Mais du quai en HO, c'est pas non plus un AO trop dispendieux... et tu n'oublieras pas le petite caisse noire, aussi appelé "lubrifiant de contact"...

Fabrice
