alain33 Publication: 15 février 2011 Publication: 15 février 2011 Bonjour à tous, J'ai lu récemment qu'il y avait des triages avec des postes à billes. Comment fonctionnaient-ils ? Etait-ce avec des billes comme dans les roulements à billes ? N'étant pas du tout de la partie, merci de satisfaire ma curiosité.
bruyerois Publication: 15 février 2011 Publication: 15 février 2011 Bonjour à tous, J'ai lu récemment qu'il y avait des triages avec des postes à billes. Comment fonctionnaient-ils ? Etait-ce avec des billes comme dans les roulements à billes ? N'étant pas du tout de la partie, merci de satisfaire ma curiosité. Les postes à billes sont des bijous de technologie . C'est une armoire de 2m de haut sur 2 large pour 40 cm de profondeur.Le poste est relié à la bosse de débranchement ou le responsable du débranchement appuie sur son pupitre pour designer la voie de réception des wagons , dans le poste d'aiguillage à l'intérieur du poste à bille ,une bille suit alors le parcours du wagon , cette bille tombe entre les contacts électriques et commande les aiguilles. En cas de pépin l'aiguilleur peut reprendre la commande manuelle des aiguilles sur la table géographique . La curiosité c'est que sur la face avant du poste on voyait le mécanisme et les billes qui tombaient.Les billes en métal avaient la taille des billes d'enfants . Ce type poste demandait un entretien journalier du SES , les pièces mécaniques se desserraient souvent .
alain33 Publication: 15 février 2011 Auteur Publication: 15 février 2011 (modifié) dans le poste d'aiguillage à l'intérieur du poste à bille ,une bille suit alors le parcours du wagon , cette bille tombe entre les contacts électriques et commande les aiguilles. Merci pour une réponse aussi rapide mais je ne comprend pas , si la bille suit le wagon, comment peut-elle commander les aiguilles ? Existe-t-il des photos pour avoir une idée de ce cheminement ? Modifié 15 février 2011 par alain33
Inharime Publication: 15 février 2011 Publication: 15 février 2011 dans le poste d'aiguillage à l'intérieur du poste à bille ,une bille suit alors le parcours du wagon , cette bille tombe entre les contacts électriques et commande les aiguilles. Merci pour une réponse aussi rapide mais je ne comprend pas , si la bille suit le wagon, comment peut-elle commander les aiguilles ? La bille suit le parcours qu'empruntera le wagon, chronologiquement elle passe avant lui...
bruyerois Publication: 15 février 2011 Publication: 15 février 2011 En fait, elle ne suit pas le parcours du wagon , elle le précède . Pour les photos , je n'en ai pas ,je vous raconte les souvenirs d'il y a .... 20 ans . j'ai eu la chance d'en voir un fonctionner et même d'avoir eu la tache de recharger les billes . Arrivées en bas, elles tombaient dans un bac et il fallait les remettre en haut par l'arrière du poste , il y avait une réserve pour chaque voie du triage ( une dizaine de bille par voie).
CoCo Publication: 15 février 2011 Publication: 15 février 2011 Les postes à billes sont des bijous de technologie . J'ai vu par une ancienne vidéo le fonctionnement de ce poste. La technologie et le fonctionnement de ce type de poste est trés honorables mais par ce systéme, on peut voir l'innovation et la modernité de la SNCF de l'époque, chose hélas disparu avec l'informatique...

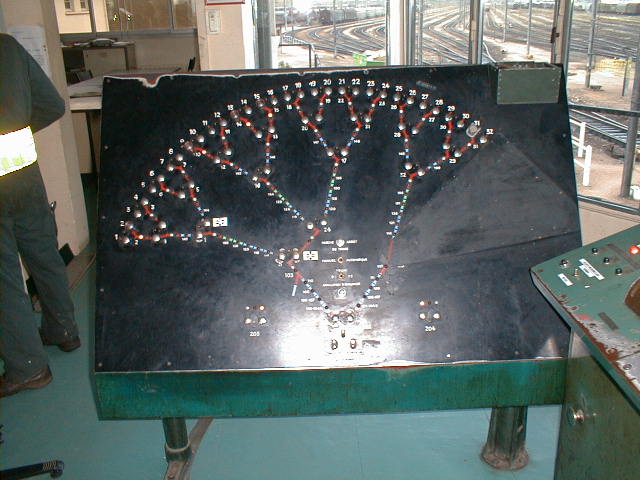

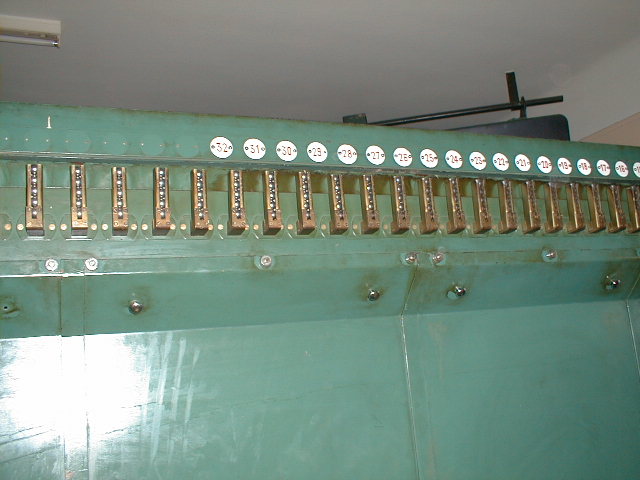

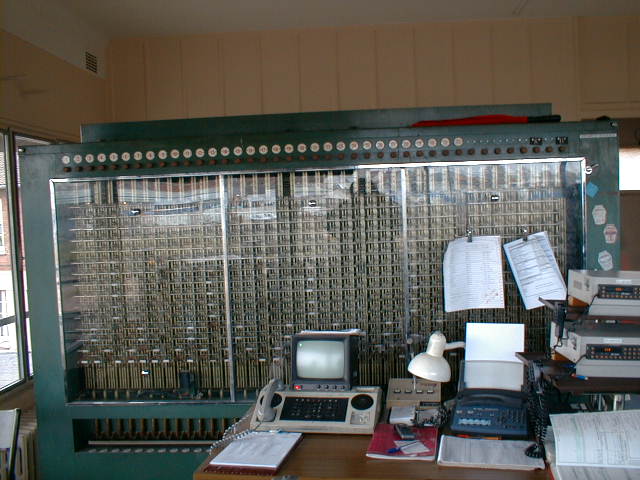

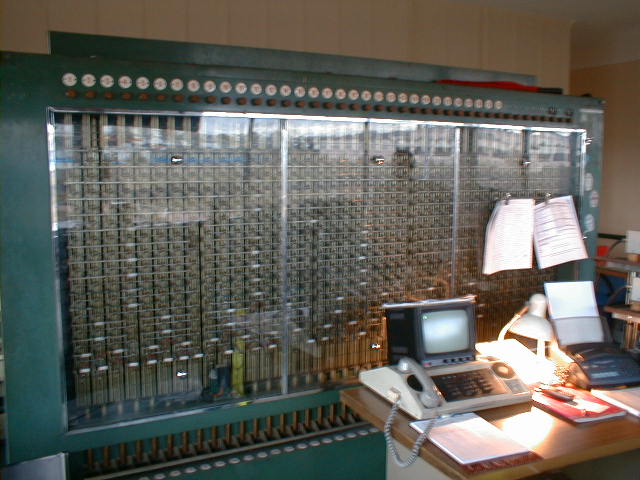

fabrice Publication: 15 février 2011 Publication: 15 février 2011 (modifié) En fait, elle ne suit pas le parcours du wagon , elle le précède . Pour les photos , je n'en ai pas ,je vous raconte les souvenirs d'il y a .... 20 ans . j'ai eu la chance d'en voir un fonctionner et même d'avoir eu la tache de recharger les billes . Arrivées en bas, elles tombaient dans un bac et il fallait les remettre en haut par l'arrière du poste , il y avait une réserve pour chaque voie du triage ( une dizaine de bille par voie). Poste F3 Vaires et Modifié 15 février 2011 par fabrice
alain33 Publication: 15 février 2011 Auteur Publication: 15 février 2011 Poste F3 Vaires Superbe ! Je vais maintenant regarder de trés près les photos et essayer de comprendre. Encore merci.
Invité PAZ Publication: 15 février 2011 Publication: 15 février 2011 Mais ce que je n'ai pas capté dans cette histoire, puisque l'aiguilleur "prépare" l'itinéraire de la bille, pourquoi l'itinéraire ne se trace t-il pas à cette occasion?
Bloupeur Publication: 15 février 2011 Publication: 15 février 2011 Mais ce que je n'ai pas capté dans cette histoire, puisque l'aiguilleur "prépare" l'itinéraire de la bille, pourquoi l'itinéraire ne se trace t-il pas à cette occasion? Parce que les wagons se suivent de trop prêt non? Si l'itinéraire se forme tout de suite à l'action du bouton tu es obligé d'attendre que le wagon est terminé son itinéraire pour lâcher le suivant
bruyerois Publication: 15 février 2011 Publication: 15 février 2011 Mais ce que je n'ai pas capté dans cette histoire, puisque l'aiguilleur "prépare" l'itinéraire de la bille, pourquoi l'itinéraire ne se trace t-il pas à cette occasion? C'est le principe du PRS en électromécanique, tu enregistre les voies vers lesquelles vont tomber les wagons puis au fur et à mesure de l'avancé des wagons les itinéraires les suivants se forment . Le chef de débranchement ne touche pas à la table géographique ( il n'est pas dans le poste , il est en bosse ), il a un pupitre de commande ou ne figure que les voies . En cas d'urgence l'aiguilleur peut reprendre la main sur la table géographique . L'action sur les bouton a la priorité sur le poste à bille .
Invité PAZ Publication: 15 février 2011 Publication: 15 février 2011 Donc, au fur et à mesure du passage de la bille, l'itinéraire suivant se forme et ainsi de suite. Mais alors, il faut sans doute attendre le passage du wagon du 1er itinéraire pour que la seconde bille commence à descendre?...
macfly0704 Publication: 15 février 2011 Publication: 15 février 2011 Il en existe encore des postes à billes en fonction à aujourd'hui ???????????
Hervé 66 Publication: 15 février 2011 Publication: 15 février 2011 Il en existe encore des postes à billes en fonction à aujourd'hui ??????????? Bonsoir, Il y a quelques années (5 ans peut-être), j'ai vu fonctionner le poste à bille du triage de Nimes qui ressemble beaucoup à celui de Vaires montré plus haut en photo. Je suppose qu'il est toujours en place (au poste J) mais il n'est plus utilisé depuis la fermeture du triage de Nimes.
kamieux Publication: 15 février 2011 Publication: 15 février 2011 il me semble qu'un poste sur le havre fonctionne toujours à billes.
tim.jones Publication: 15 février 2011 Publication: 15 février 2011 Il me semble - sous toute réserve - que le poste A d'Achères Triage bénéficie de cette téchnologie.

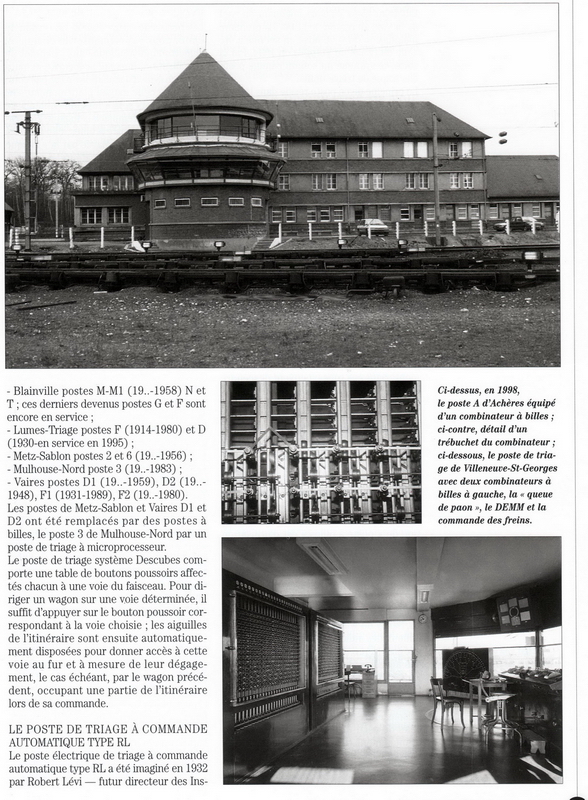

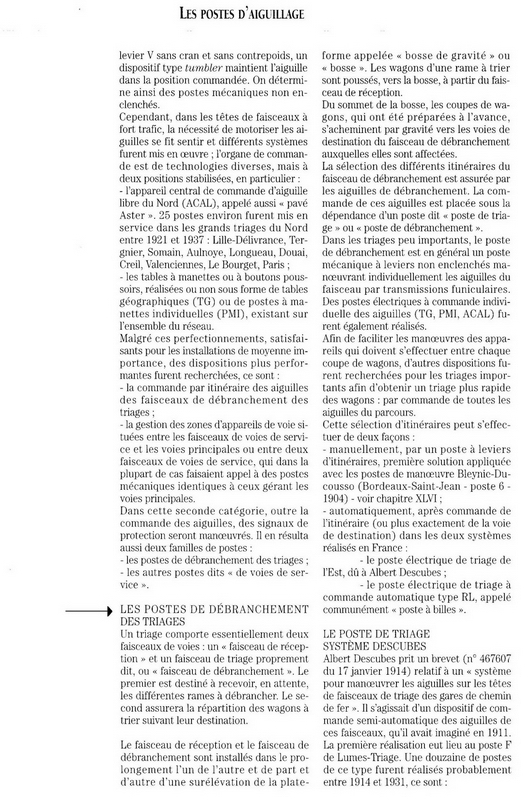

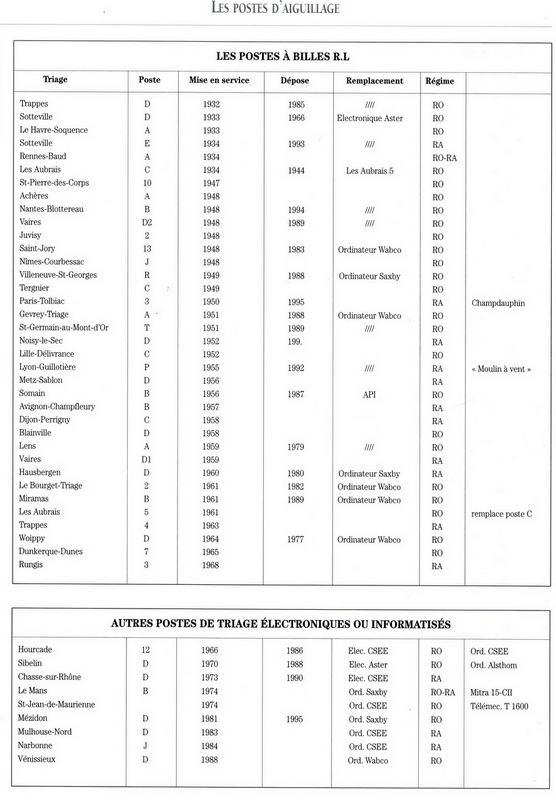

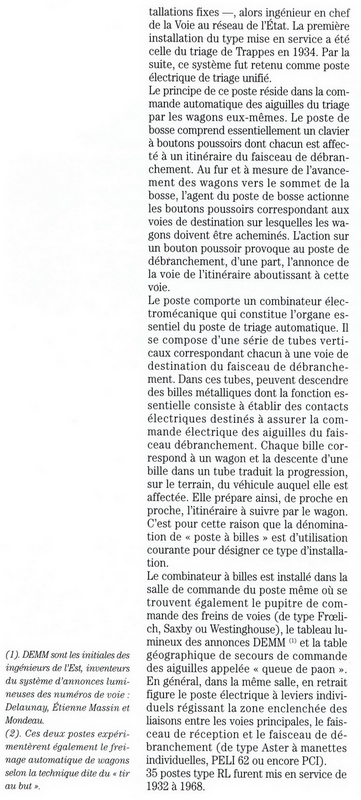

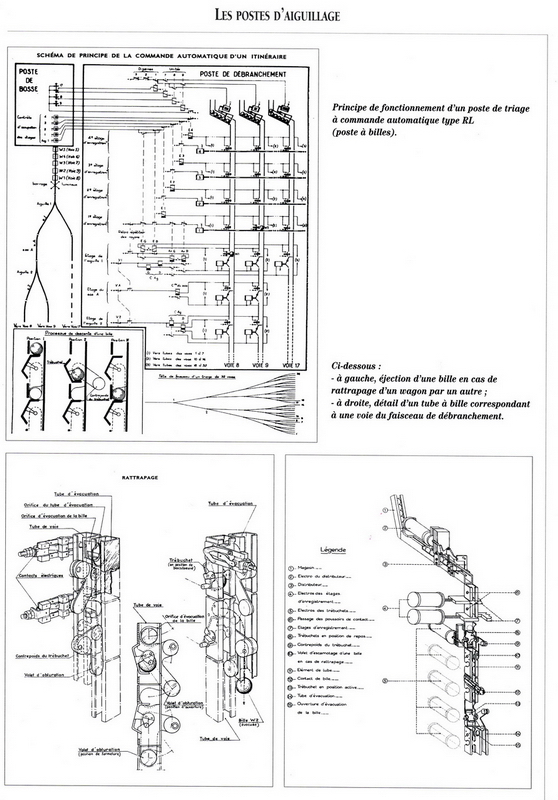

TintinGV Publication: 16 février 2011 Publication: 16 février 2011 Je me permets de mettre quelques renseignements supplémentaires qui pourront peut-être t'éclairer: Fichier Source avec Images de grandes tailles: Poste à Billes.pdf
alain33 Publication: 16 février 2011 Auteur Publication: 16 février 2011 Je me permets de mettre quelques renseignements supplémentaires qui pourront peut-être t'éclairer: Que demander de plus ? Je crois que c'est le top comme explication. Ah si, une dernière question : Ce type de poste demandait un entretien journalier du SES. Que veut dire SES ? Service d'Entretien S..... ?? Ou autre chose ?
kamieux Publication: 16 février 2011 Publication: 16 février 2011 Service Électrique Signalisation si je ne m'abuse !
bruyerois Publication: 16 février 2011 Publication: 16 février 2011 Service Électrique Signalisation si je ne m'abuse ! C'est bien de cela que je parlais .Un petit coup de pinceau et de clé ,le poste à bille ne supportait pas la poussière ni le moindre déréglage .Il y avait un tas de petite vis et boulon qui se desserraient.Il fallait être attentif , une bille qui coince ou qui tombe directement et c'est une erreur d'aiguillage ,le boulot est a refaire. Il existe des postes ou le poste à bille sont restés malgré leurs mise hors service , c'était plus simple que de les démonter , il y a juste le câblage qui ait été coupé.
5503183w Publication: 4 octobre 2011 Publication: 4 octobre 2011 Bonjour, Agent du service élèctrique du Havre depuis 38 ans, je vous signale une nouvelle disparition d'un Poste à billes. Celui du Havre,le Poste A, sur le Triage de Soquence Pair, mis en service en 1933.Le combinateur vient d'être récupérer, pièce par pièce , par une association d'Angers soucieuse d'un patrimoine disparu. S'il a été le 2ème de France, est il le dernier ?
dolypranus Publication: 4 octobre 2011 Publication: 4 octobre 2011 Il en existe encore des postes à billes en fonction à aujourd'hui ??????????? le poste 10 de Saint Pierre des Corps est un poste à bille, il est toujours occupé, mais est ce qu'il fonctionne toujours, bonne question!!
Tophe Publication: 4 octobre 2011 Publication: 4 octobre 2011 Il y en a un à Rennes, au poste A, mais je suis pas sûr qu'il soit encore en service.
5503183w Publication: 4 octobre 2011 Publication: 4 octobre 2011 Quelqu'un peut m'expliquer comment joindre une photo Merci

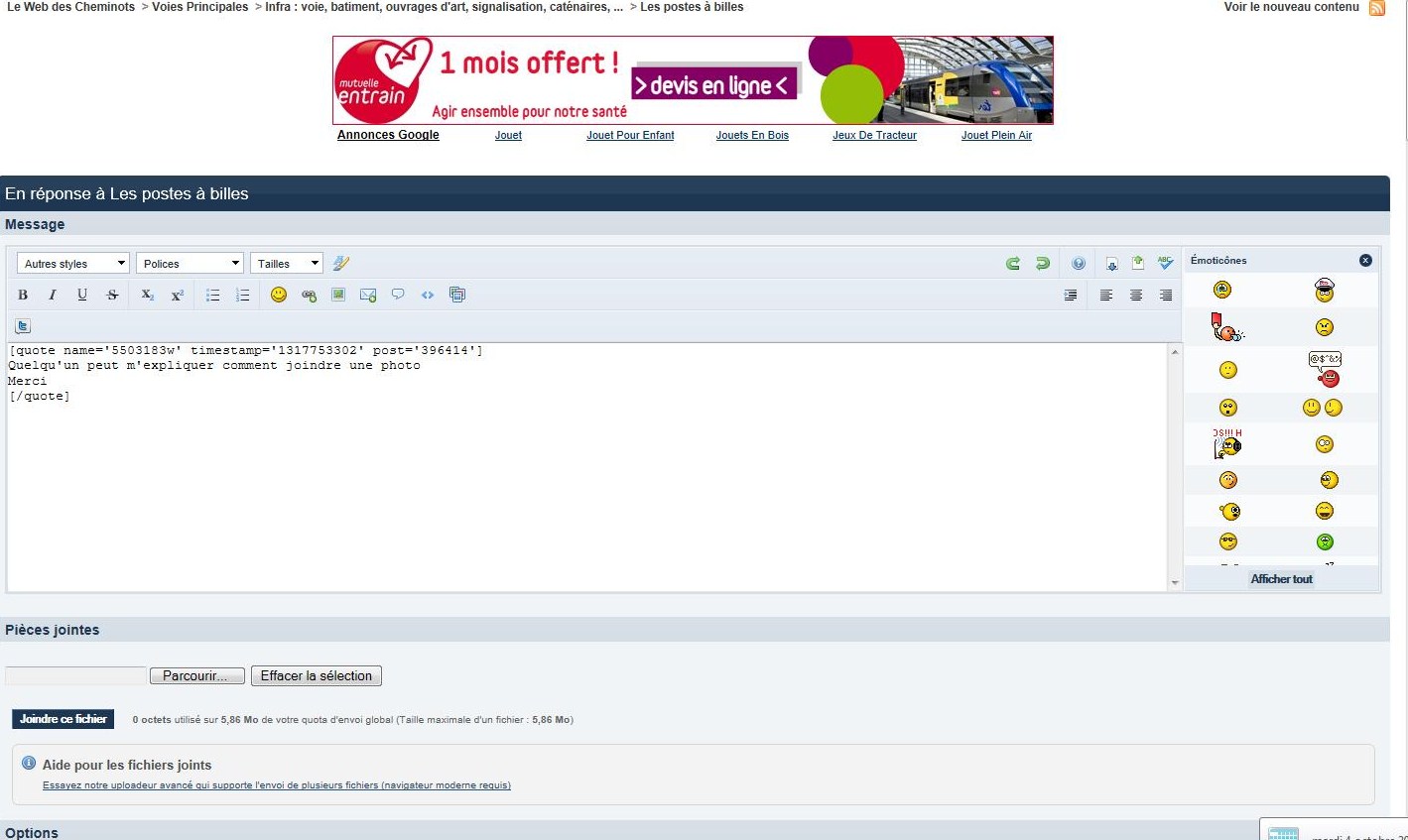

kerguel Publication: 4 octobre 2011 Publication: 4 octobre 2011 Quelqu'un peut m'expliquer comment joindre une photo Merci Tu cliques sur Répondre Vers le bas à gauche du as Parcourir en dessous de Pièces jointes ; tu vas chercher le fichier de la photo puis tu cliques sur Joindre ce fichier Puis Ajouter ma réponse.
