Schéma

[yannick167]

Bonjour.

Je suis à la recherche d'un schéma des différents organes composant une locomotive (bogies, transfo etc...).

J'ai beau fouiller sur le net je ne trouve rien.

Si quelqu'un avait ça ce serait sympa ;-)

Merci d'avance.

[Invité]

Tout dépend quel type de machine tu recherches.

[bougie]

Si tu veux dans mon voie ferrées sur les 30 ans du tgv, j'ai une pseudo coupe des motrices des tgv.

[yannick167]

Salut.

En fait peut importe ou alors du genre BB 26000.

J'aimerai voir les différents organes qui compose la machine. Caisse, bogies, barres de tractions etc...

Merci.

[bougie]

J'ai trouve ca : http://emdx.org/rail/30ansTGV/A-PartieMecanique.html

[yannick167]

Merci c'est un peu plus clair maintenant ;)

[BB 9200]

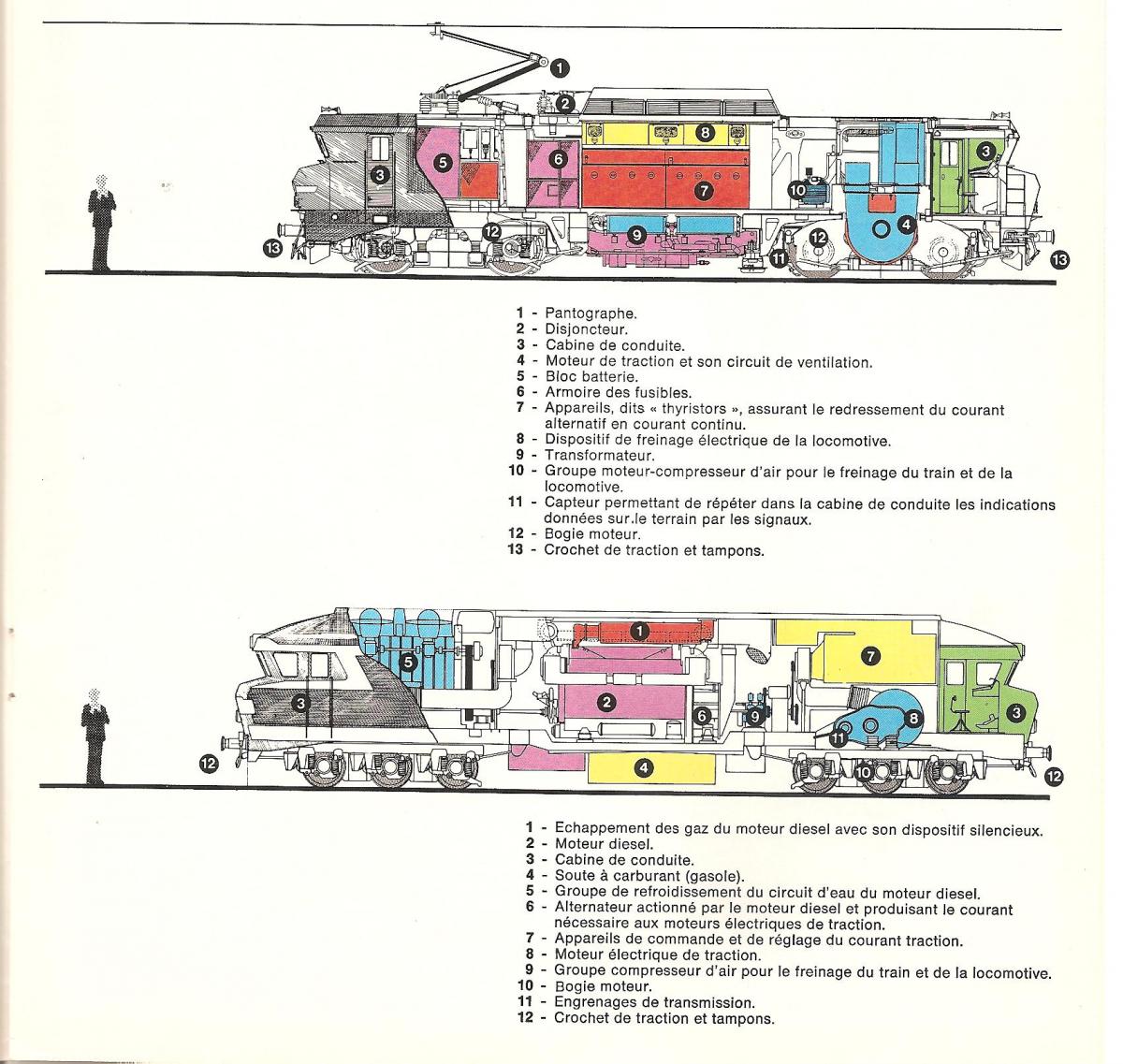

Document SNCF destiné au grand public, 1981 je crois.

Si ça peut t'aider ...

[yannick167]

Ooops j'avais pas vu ta réponse désolé.

Merci c'est exactement ce que je cherchais.

Bon week end ;)

[BB 9200]

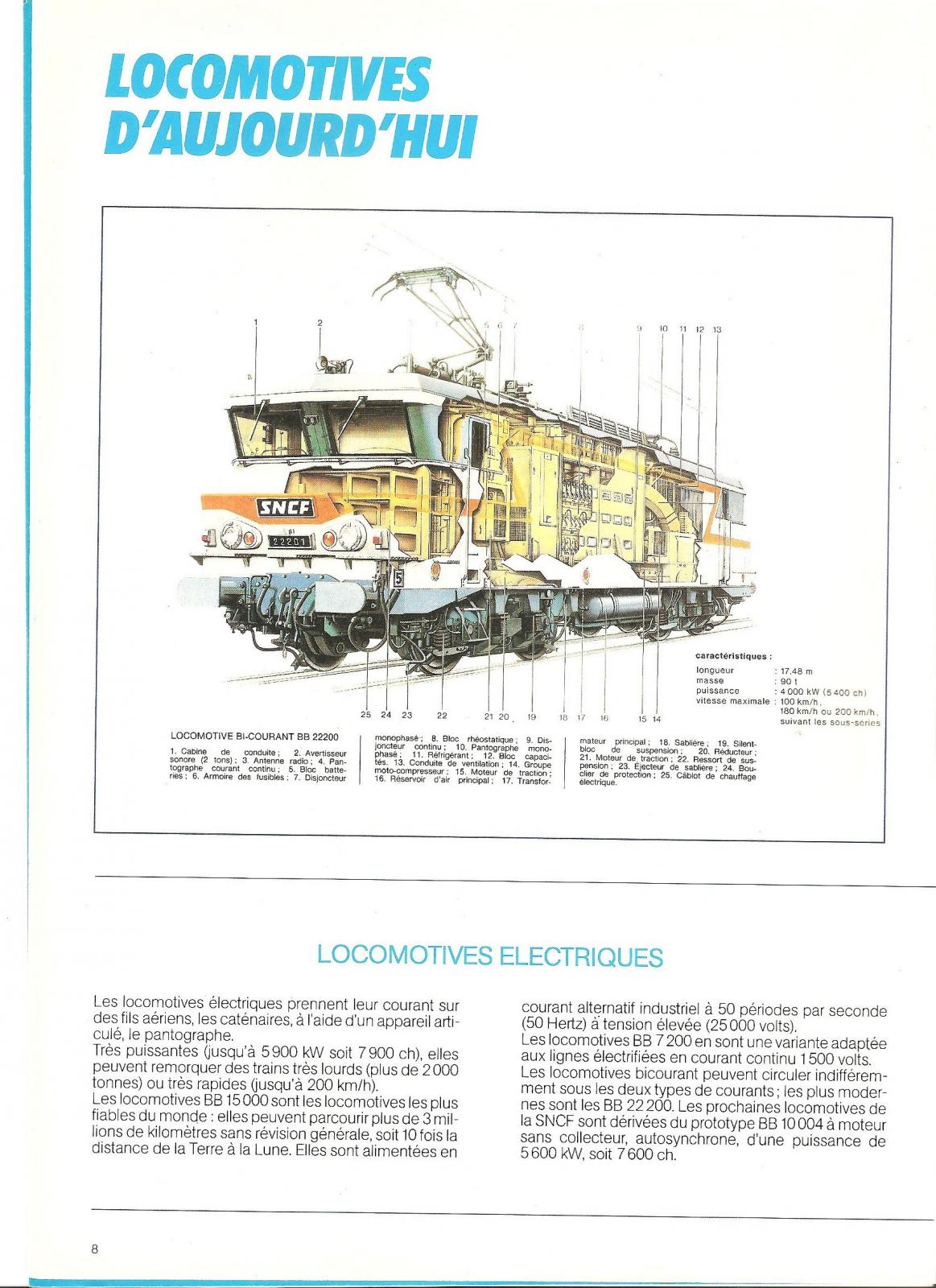

Autre document, de 1984, même provenance :
