Inscription sur schéma ligne

[Nipou]

Bonsoir,

En étudiant un schéma de ligne, et plus exactement celui d'une gare et de ses chantiers, je tombe sur une annotation dont je n'arrive pas à comprendre le sens :

C'est quoi ce "T" ?

[DIDIERD]

Signal équipé d'un téléphone ?

[loc]

C un schema S ce symbole est celui d'un tel voir op561

Amicalement


[Nipou]

Ah ba oui, c'est logique ... merci

[loc]

Et si le T est dans 2 cercles c'est un VAT.

Amicalement


[Bearcat]

Ouep, logique ^^ ...

[Christophe]

C'est la représentation d'un téléphone, on utilise (utilisait ?) le même sigle en formation conduite.

[Pascal 45]

Ce symbole T est présent dans la consigne S6A n°1 (anciennement Consigne Rose) de tous les postes concernés.

[Invité jackv]

normalement les symboles utilisés dans les schémas étaient repris dans IN 1250 ex NG S2D n°1 qui est encore applicable jusqu'au 5 juin 2016  et ce symbole T n'est pas dans l'annexe 4 liste des symboles a utiliser dans les schémas.. la mienne n'est pas toute neuve ni moi non plus.....c'est peut être la cause...IN1250 NGs2D.pdf

elle doit être remplacée par

                     anciens textes                                                                          nouveaux textes







Modifié 25 janvier 2016 par jackv

[Pascal 45]

il y a 13 minutes, jackv a déclaré:

normalement les symboles utilisés dans les schémas étaient repris dans IN 1250 ex NG S2D n°1 qui est encore applicable jusqu'au 5 juin 2016  et ce symbole T n'est pas dans l'annexe 4 liste des symboles a utiliser dans les schémas.. la mienne n'est pas toute neuve ni moi non plus.....c'est peut être la cause...IN1250 NGs2D.pdf

elle doit être remplacée par

                     anciens textes                                                                          nouveaux textes







Le symbole T figure dans le schéma des installations de sécurité d'un poste ou d'une gare (CE S6A n°1), une annexe reprend la liste des symboles.



[Invité jackv]

 le schéma dont nipou a mis un extrait est il un schéma d'un avis de signalisation modifiée a l'usage des ADC en complément des flash flh qui sont régis par  la NG S1D n1

ou d'un schéma de détournement  ou de profil ligne régis par la NG S2 D

ou d'un schéma de poste régis par la consigne S 6     ..

..ces 3 documents n'ayant pas tout a fait les mêmes symboles de schémas ...

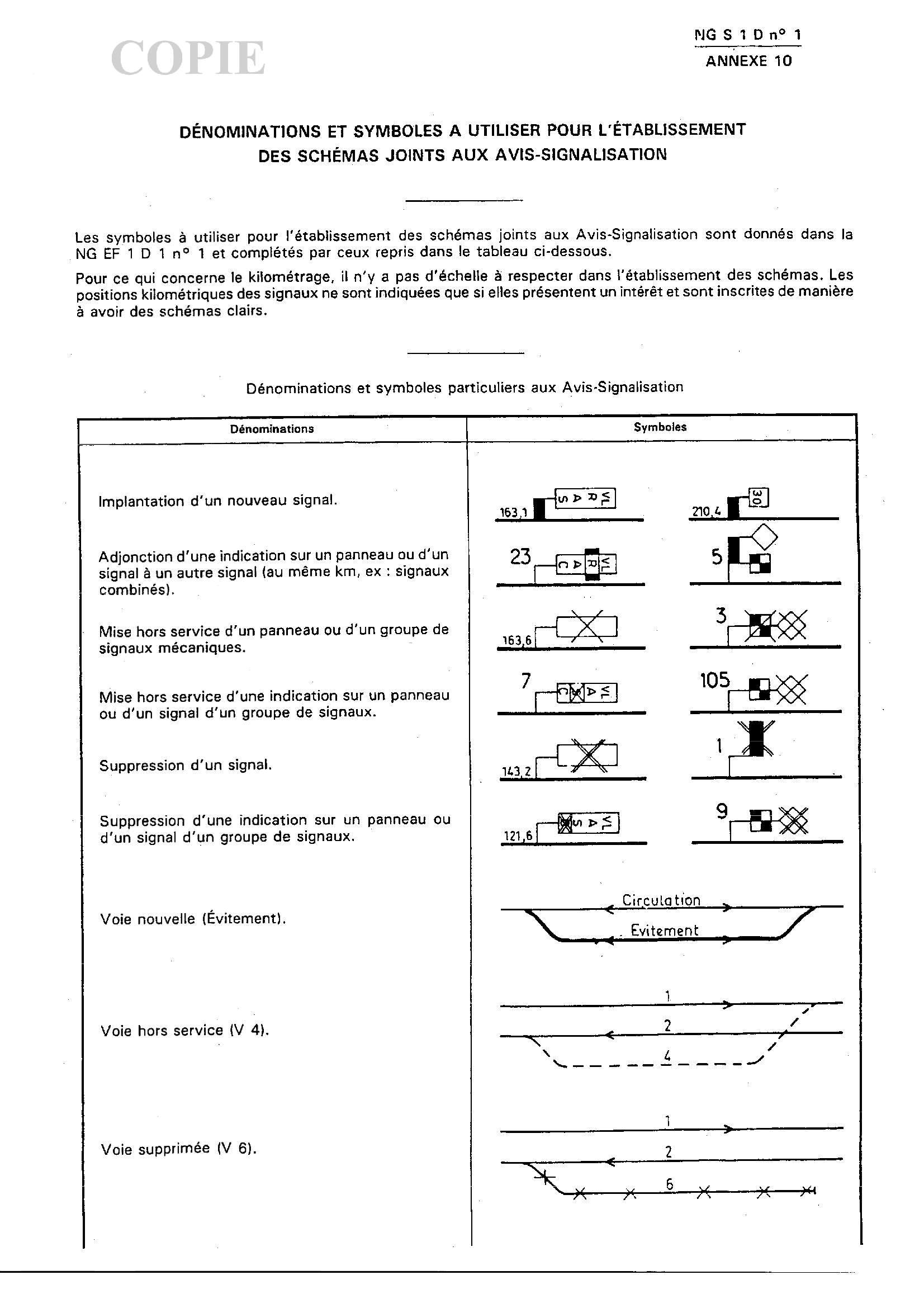

symbole NG S1







en prime la correspondance entre certains anciens et nouveaux règlements

Correspondance V2 15-12-25.pdf







Modifié 25 janvier 2016 par jackv

[Pascal 45]

Le schéma ci-dessous de Nipou est issue d'un schéma d'une CE S6A n°1 d'un poste ou d'une gare.



[loc]

Bonsoir,

Je suis bien d'accord avec tout le monde il s'agit d'un schéma de Signalisation ou schéma S c'est le doc qui sert d'annexe 1 au CR du poste. Et comme écrit ce symbole est repris dans l'OP 561 (Ex IN0169) denomination des symboles du Plan Technique. On retrouve aussi les symboles que JackV a mis sur la representation des avis signalisation.

Amicalement,



Modifié 25 janvier 2016 par loc
rajout in0169

[Nipou]

Pour info c'est un extrait d'un texte opposable issu d'un S6.

[Bloupeur]

Les schémas de signalisation sont repris dans Syspre sous des références OP.

Si tu fais une recherche multicritères dans le bouzin avec le nom d'une gare tu retrouveras dans les OP ces schémas de signalisation ainsi que les RT (qui s'appellent désormais livrets de ligne si j'ai bien suivi?).

Ce schéma de signalisation est la base de la base concernant l'implantation d'une signalisation, un outil assez puissant quand on sait le lire convenablement (par exemple rien que sur ce schéma tu peux dire quelle indication présente un signal pour une direction donnée).

Petit hic sur Syspre, ces schémas ne sont pas mis à jour en temps réel, il y a délai variable entre la date d'application d'un nouvel indice (= nouvelle version du schéma en version papier qui est à jour en même temps que la réalité du terrain) et la modification de l'OP qui représente la version informatique accessible à tous ceux qui ont Syspre.

[loc]

Tout dépend les schémas S que tu consultes mais en regle general c'est a jour, on envoi assez longtemps a l'avance a ex rff et on a les ar de mise sous syspré en general le jour de la MES ou alors quelques jours aprés.

Amicalement

[Bloupeur]

Lens Poste 1, signal déplacé le 10 décembre. Pas à jour sous Syspre le 15 janvier, j'ai pas revérifié depuis.
Dernier exemple en date. Je bosse avec les avis flash et les schémas de signalisation quasi quotidiennement je peux te dire que la mise à jour en temps réel du schéma S c'est plus l'exception que la règle... Ca doit dépendre du PRI local

[loc]

Tu veux plutot dire des AS que des flashs non? Des ratés il y en a surtout sur les premiers qui ont ete mis sous syspré aujourd'hui c'est arcole c'est quand meme mieux. Sinon je suis d'accord cela doit dependre du pole regional.

Amicalement


[Bloupeur]

Un peu des 2. Je m'occupe principalement des AS. Mais je reçois également le Flash donc quand je constate des loupés sur les schémas de signalisation informatiques je peux retrouver assez facilement la date d'application de la modification "terrain".

Arcole je ne connais pas qu'est-ce?
