Publication: (modifié)
Le Mans - Réseau SETRAM

Bifur de la Préfecture - I.D. (indicateur de direction) n° 11

En plus de la S.L.T. (Signalisation lumineuse de trafic) classique (blanc), l'I.D. n° 11 de la Préfecture dispose
d'un contrôle d'itinéraire (signalisation ferroviaire = couleur) donnant l'assurance de la position de l'aiguille 1.
Contrairement à la bifur de Saint-Martin-de-Pontlieue, la S.L.T. et le contrôle d'itinéraire sont sur le même mât.

Pour l'instant en dehors du passage d'un tramway l'aiguille 1 est en permanence à droite (direction ligne T 2).
L'itinéraire est tracé depuis la station Préfecture (commande au pupitre).

Aucun tramway dans la zone de la bifur de la Préfecture.
En haut la S.L.T. classique : arrêt absolu.

En bas le contrôle d'itinéraire de couleur orange donnant l'assurance que l'aiguille 1
est à droite en position "voie déviée" (direction Bellevue-Hauts de Coulaines).


Aiguille 1 à droite

(PM 5353 de la ligne T 1 / PM 20000 de la ligne T 2 (origine de la ligne).

Une aiguille est à droite si la direction de droite est donnée quand
on regarde l'aiguille par la pointe (lame gauche appliquée).

(Application de l'annexe 2 du Règlement S0 - Vocabulaire
utilisé dans le Règlement Général de Sécurité).

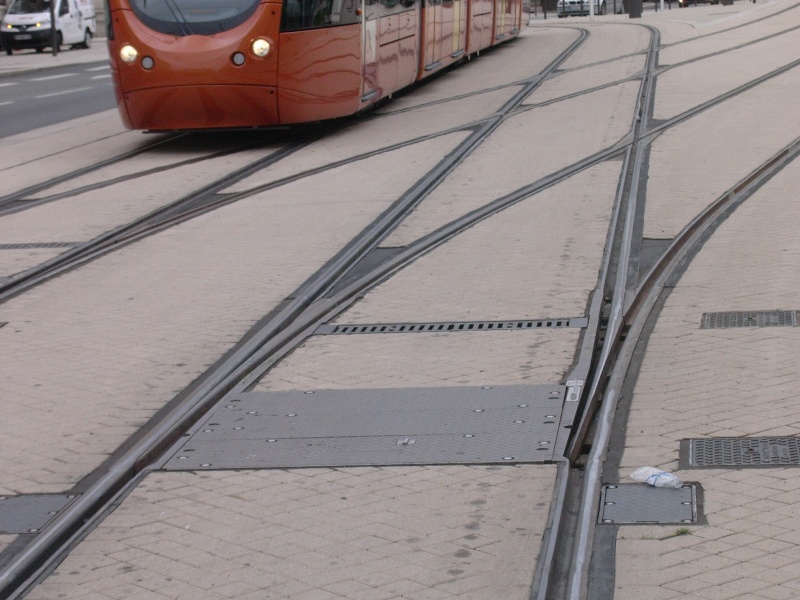

Derrière l'aiguille 1 (accès à la ligne T 2) la T.O. (traversée oblique) n° 3 (PM 5337 de la ligne T 1).
Cette traversée oblique ne possède pas d'ornières porteuses.

Devant le tramway l'aiguille 2 (PM 5349 de la ligne T 1) : sortie de la ligne T 2.

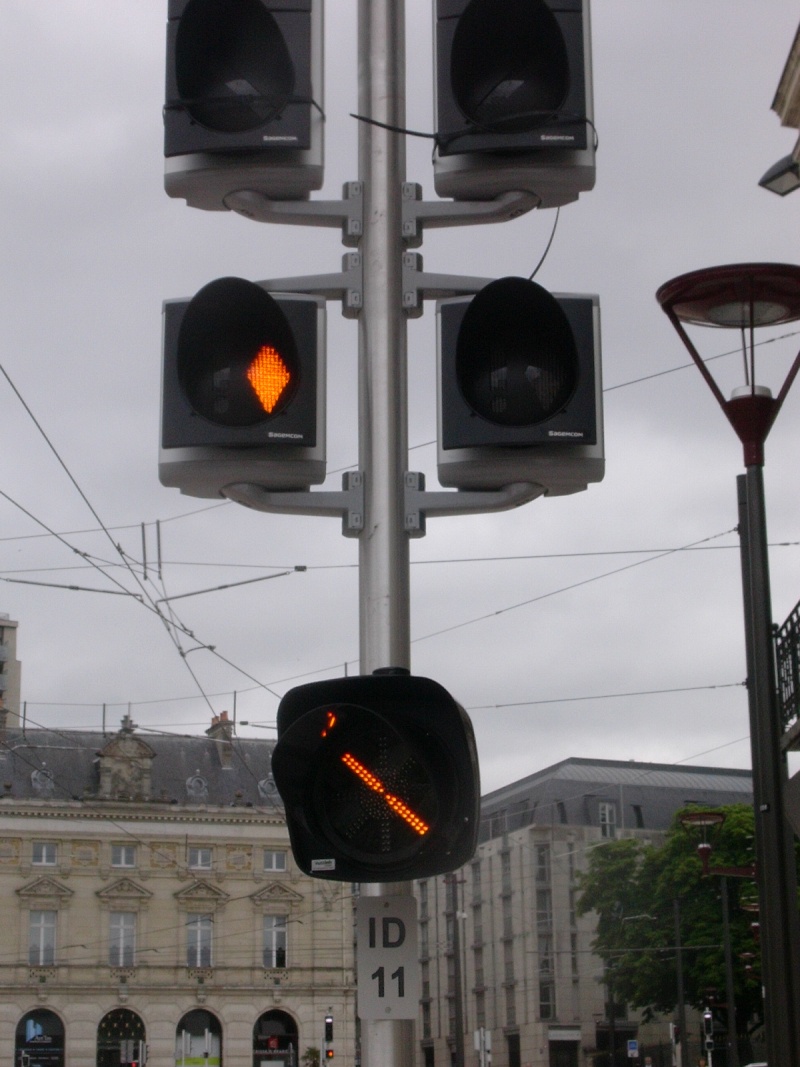

Préparation de l'itinéraire (commande au pupitre) par un tramway arrêté à la station Préfecture.

La prise en compte est matérialisée par la présentation d'un losange orange lumineux, puis
par le clignotement (quatre fois de suite) d'un point d'exclamation bleu situé à gauche du
losange orange. Cette prise en compte est présente sur tous les mats S.L.T. du réseau.

En bas le contrôle d'itinéraire de couleur orange donnant l'assurance que l'aiguille est à
gauche en position "voie directe" (direction République, Centre Hospitalier et Université).

Une aiguille est à gauche si la direction de gauche est donnée quand
on regarde l'aiguille par la pointe (lame droite appliquée).

(Application de l'annexe 2 du Règlement S0 - Vocabulaire
utilisé dans le Règlement Général de Sécurité).

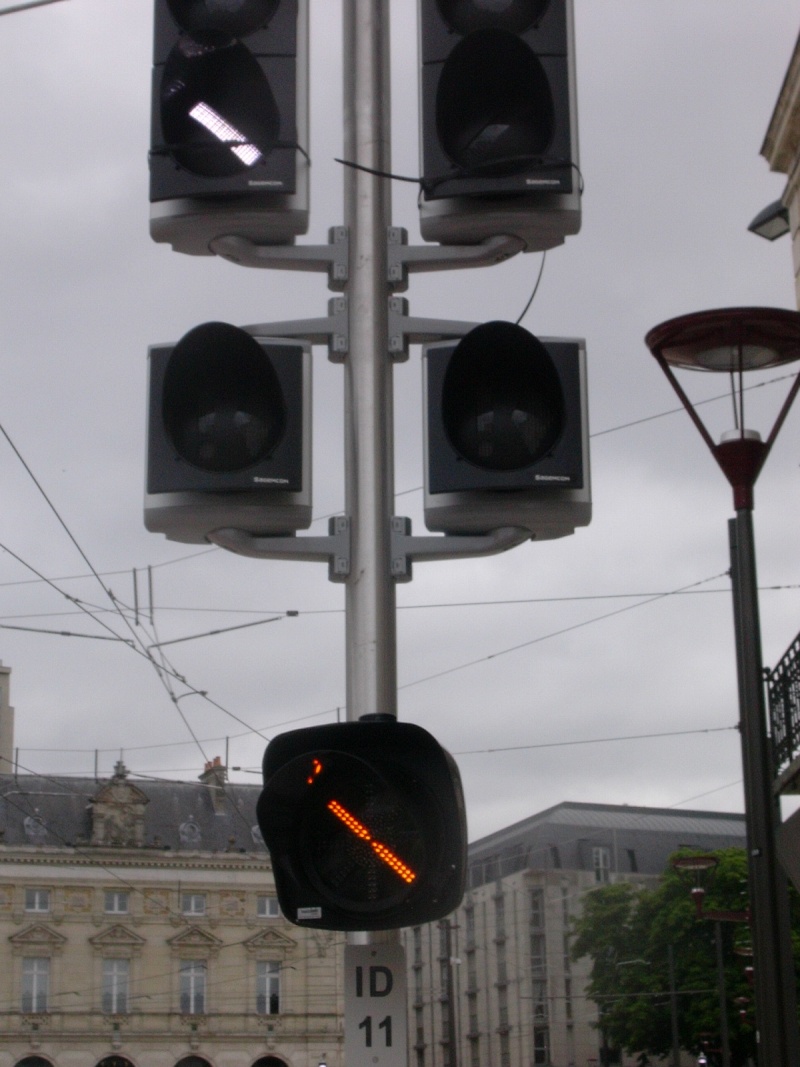

Côté gauche la S.L.T. (barre oblique blanche) indique que le franchissement
du signal est autorisé en direction de l'Université.


Aussitôt après le franchissement du signal par un tramway, le feu du milieu (deuxième
en partant du haut) présente un feu blanc fixe quelques secondes.
Ensuite le feu du haut présente à nouveau l'arrêt absolu.


Lorsque la zone de la bifur de la Préfecture est libre l'aiguille 1 est de nouveau
en position droite (situation actuelle).

Une aiguille est à droite si la direction de droite est donnée quand
on regarde l'aiguille par la pointe (lame gauche appliquée).

(Application de l'annexe 2 du Règlement S0 - Vocabulaire
utilisé dans le Règlement Général de Sécurité).

En bas le contrôle d'itinéraire de couleur orange donnant l'assurance que l'aiguille 1
est à droite en position "voie déviée" (direction Bellevue-Hauts de Coulaines).

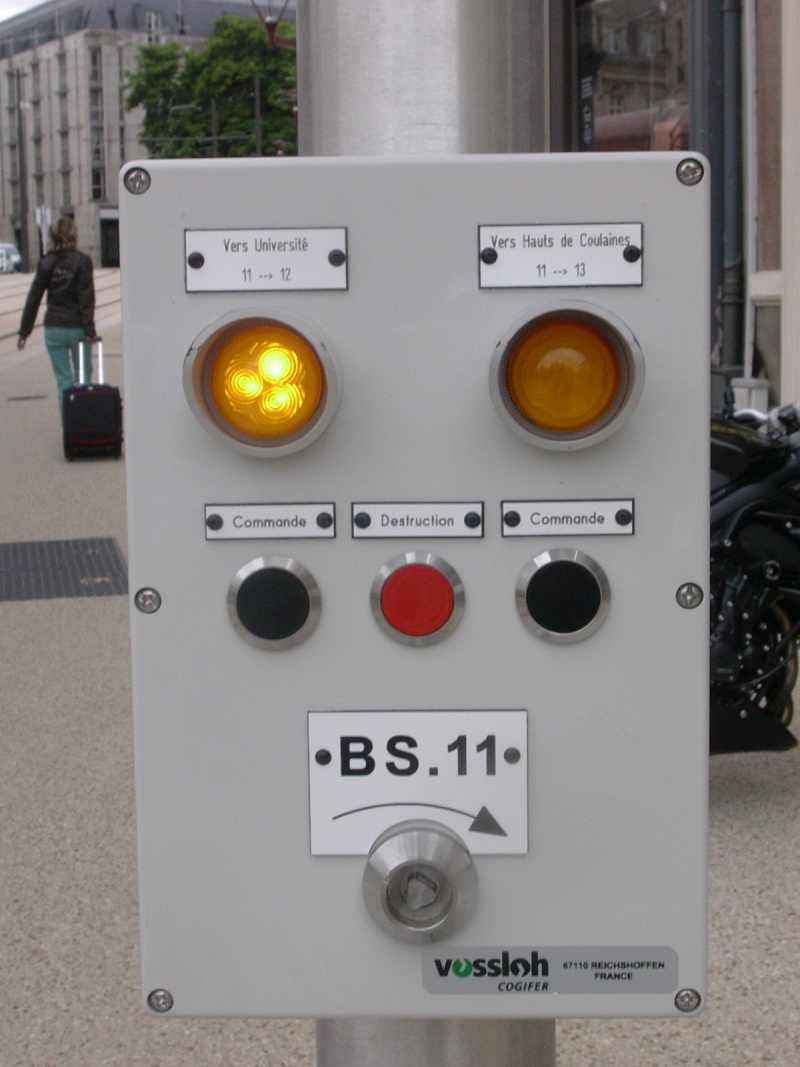

Sur le mât de l'I.D. (indicateur de direction) n° 11 le B.S. (boîtier de service) n° 11.

En haut les voyants de contrôle d'itinéraire. Le franchissement de la zone de la bifur de la Préfecture
par un tramway, provoque l'allumage fugitif du voyant pour l'itinéraire correspondant.

Au milieu le bouton rouge de destruction manuelle d'itinéraire. De chaque côté les boutons de commande
manuelle d'itinéraire. Ce dispositif permet de modifier l'itinéraire (en cas de mauvaise direction).

Modifié par IGS4
  • J'aime 3
  • J'adore 4
Publication:

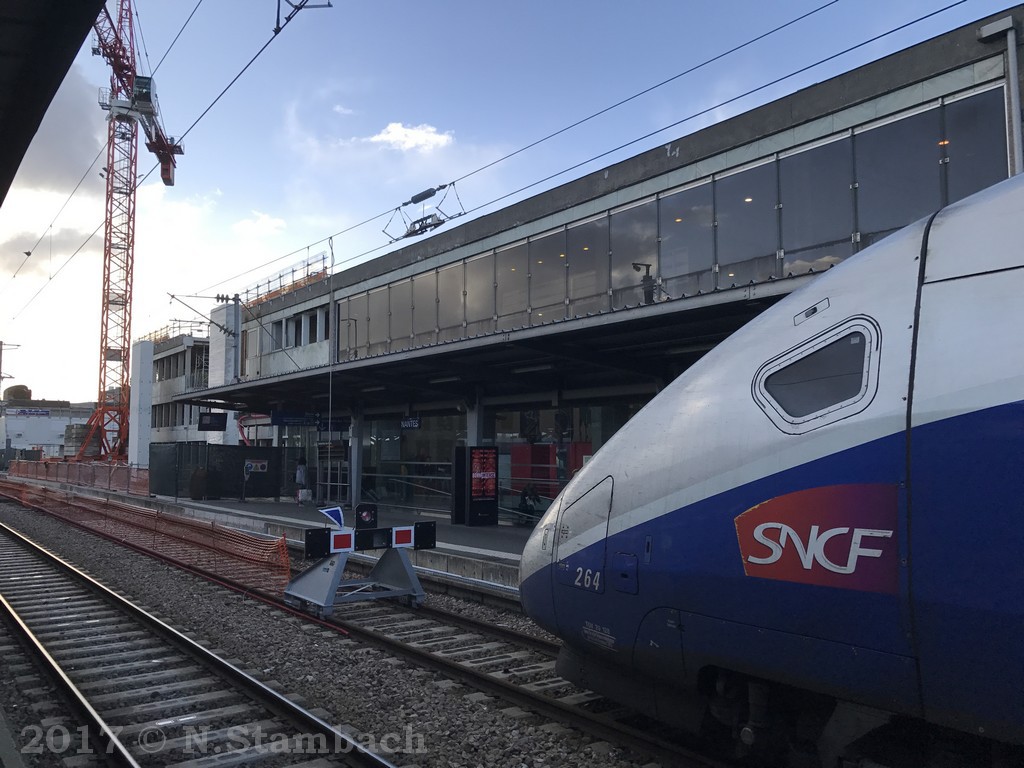

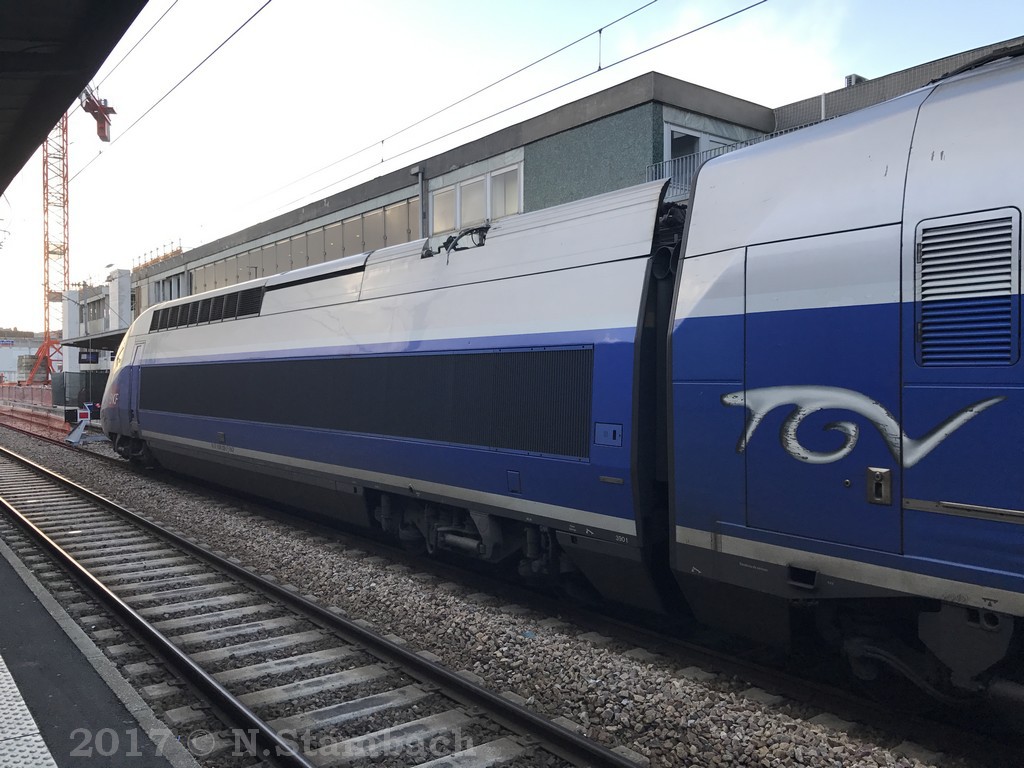

Il y a quelques semaines à Nantes, la voie 1 rendue provisoirement en impasse du fait des travaux de refonte de la gare :)



  • J'aime 3
  • J'adore 3
Publication:
Il y a 1 heure, TintinGV a dit :

A 80km/h....

okok

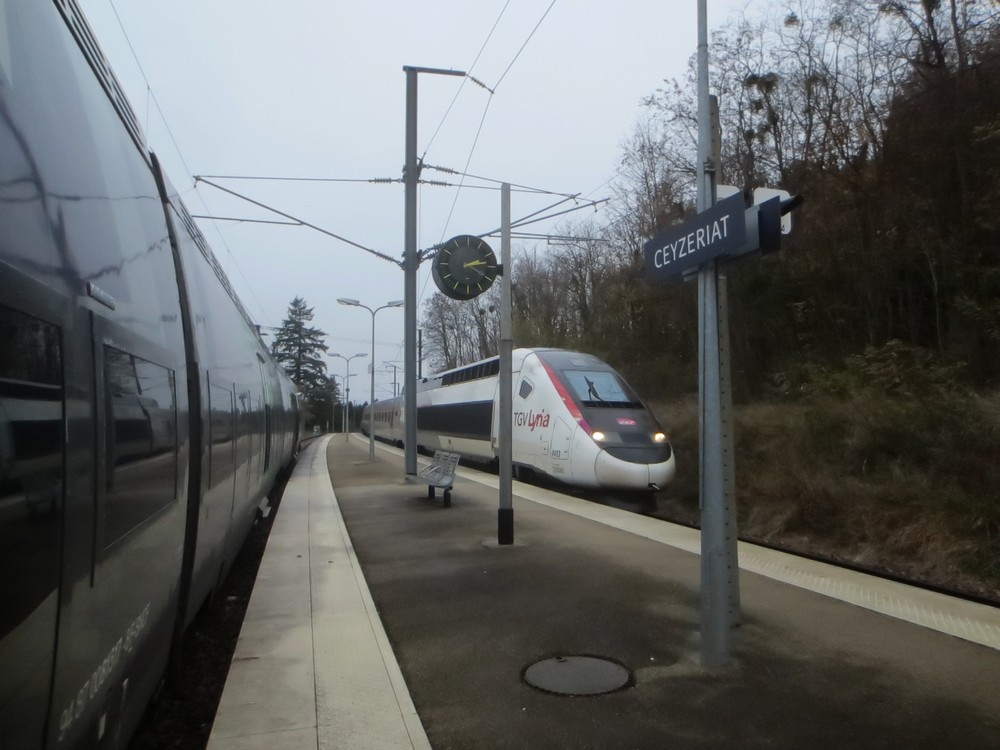

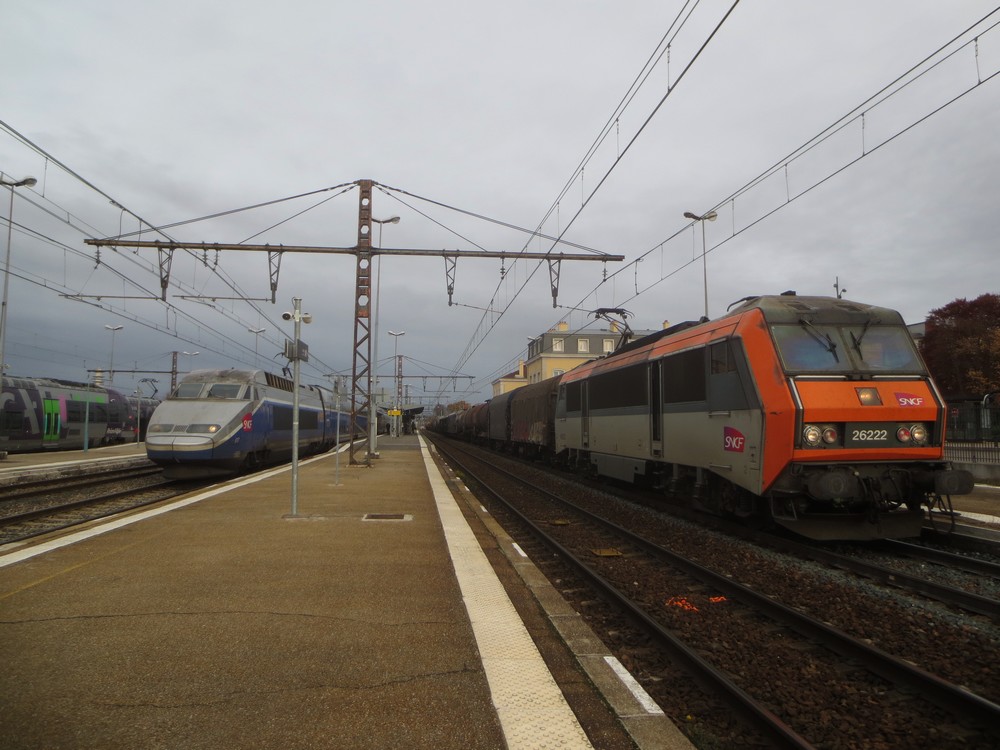

à Ceyzériat  ; je l'ai fait un peu - beaucoup exprès dans le cadrage de la photo , pour avoir la pendule au centre de vue , et le panneau de la gare en évidence , quitte à couper la perspective de la rame . J'en veux aux TGV , la preuve par la photo suivante , où on peut voir un train de fret en provenance de la ligne de la Bresse , marquant l'arrêt au carré , dans l'attente du départ du TGV 6933 en gare de Bourg en Bresse et à destination de Annecy .


  • J'aime 3
  • J'adore 2
Publication:
Il y a 8 heures, zoreglube a dit :

Croisement à ...

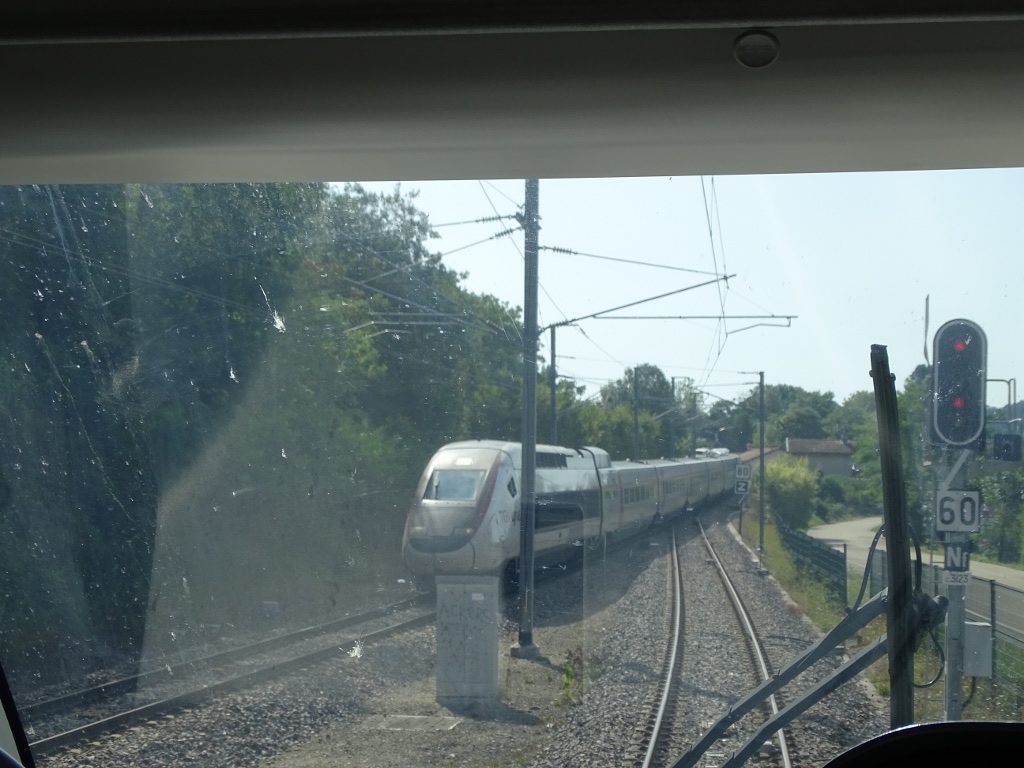

Tu étais dans quel sens ? St Claude Bourg?Car dans le sens Bourg St Claude cela donne ceci :


  • J'aime 2
  • J'adore 4
Publication:

Le TER était bien dans le sens St Claude Bourg en Bresse , pour la photo , je regardais vers Bourg en Bresse , et prenait donc la vue du TGV Paris - Genève n° 9773 .

  • J'aime 1
  • J'adore 2
Publication:

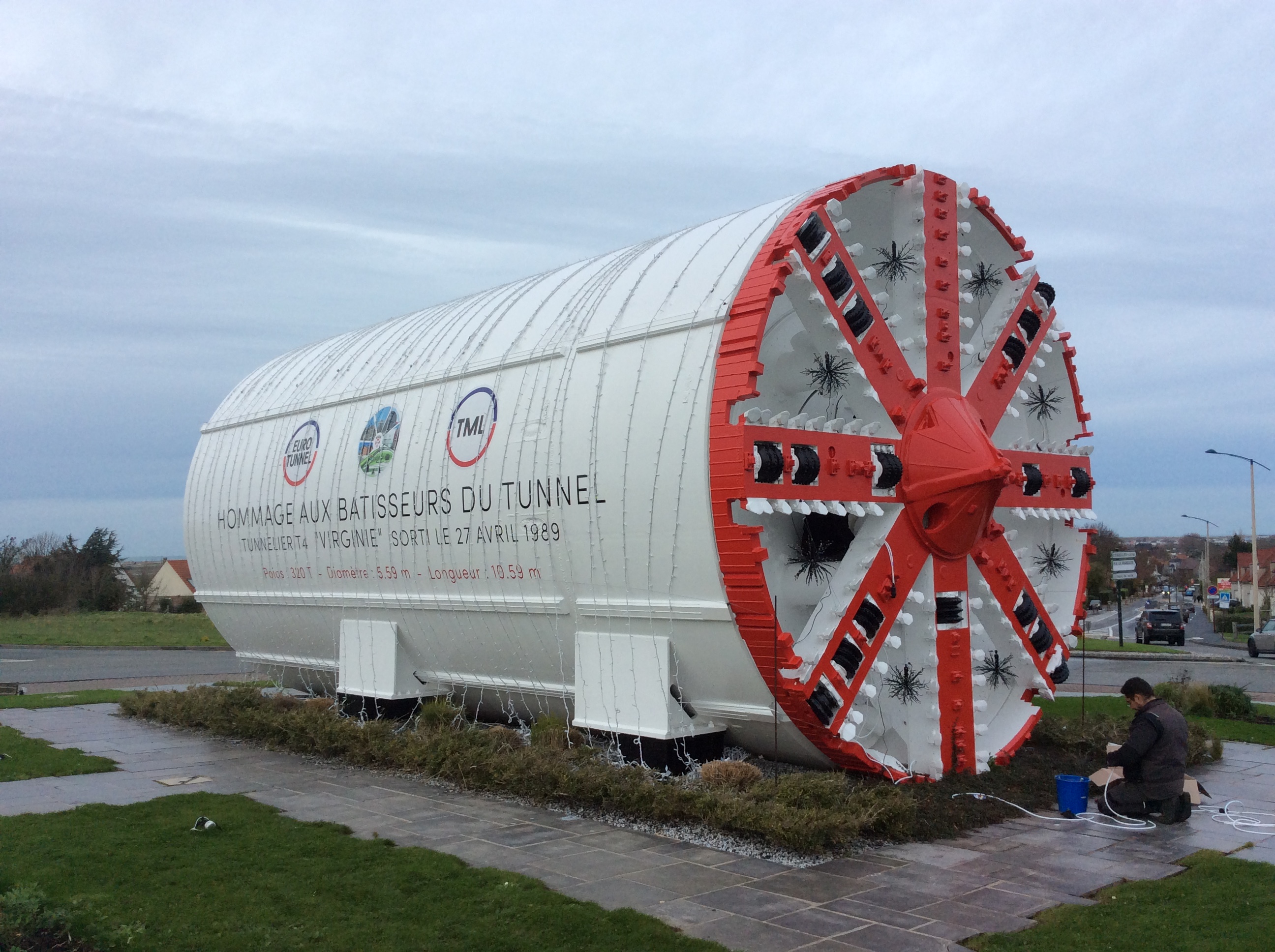

Il y a 27 ans ,le 01 décembre 1990 ,avait lieu la jonction dans le tunnel de service sous la manche .

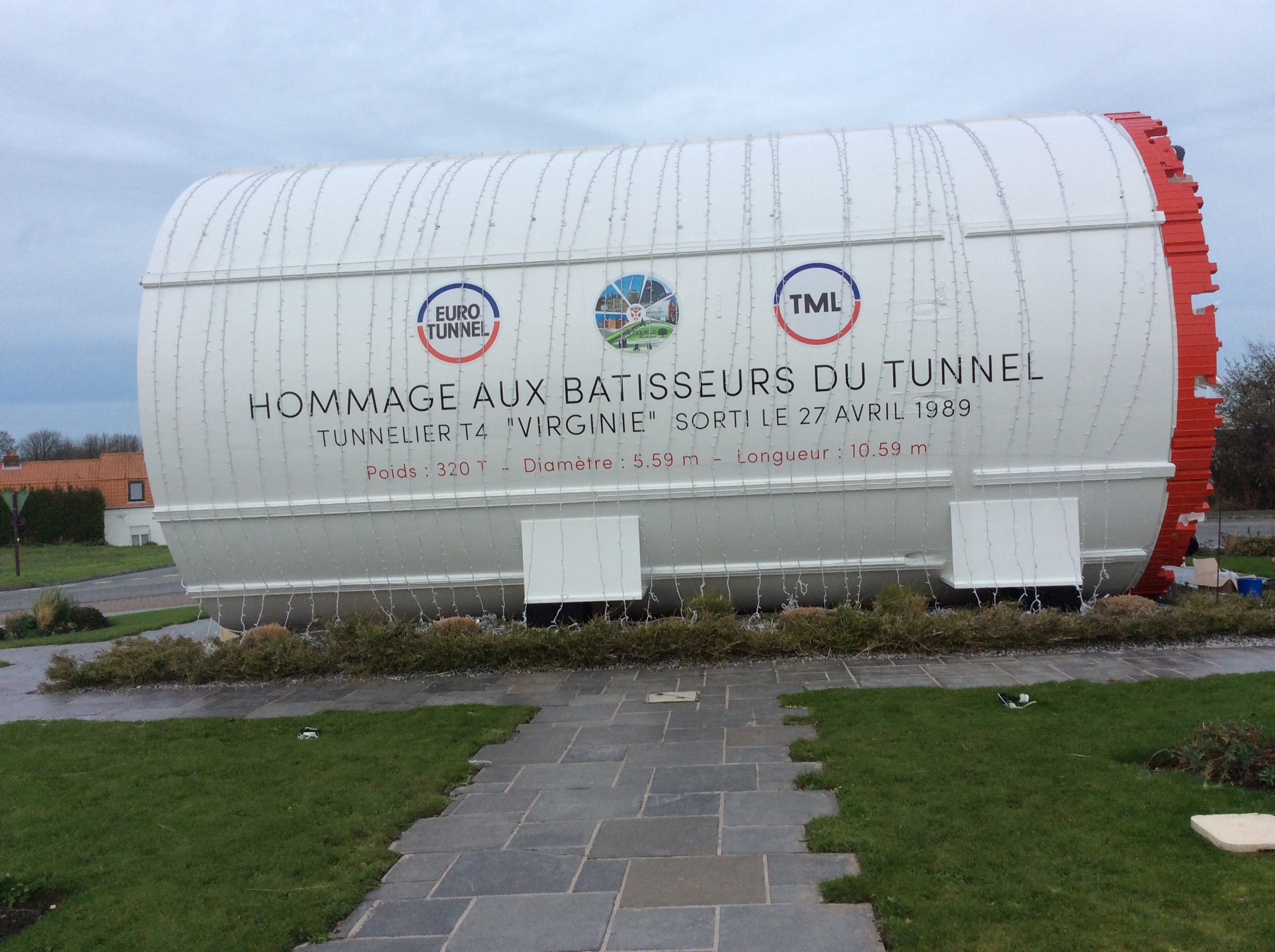

Un des tunneliers est exposé sur un rond point à Coquelles .

Les agents de la ville installent les décorations de fin d  année.IMG_0349.thumb.JPG.bf300b5d0b716a126b9e60a6da094487.JPGIMG_0351.thumb.JPG.3732344ae1f5cea29ae870e5cddf6d55.JPG

  • J'aime 6
  • J'adore 3
Publication:

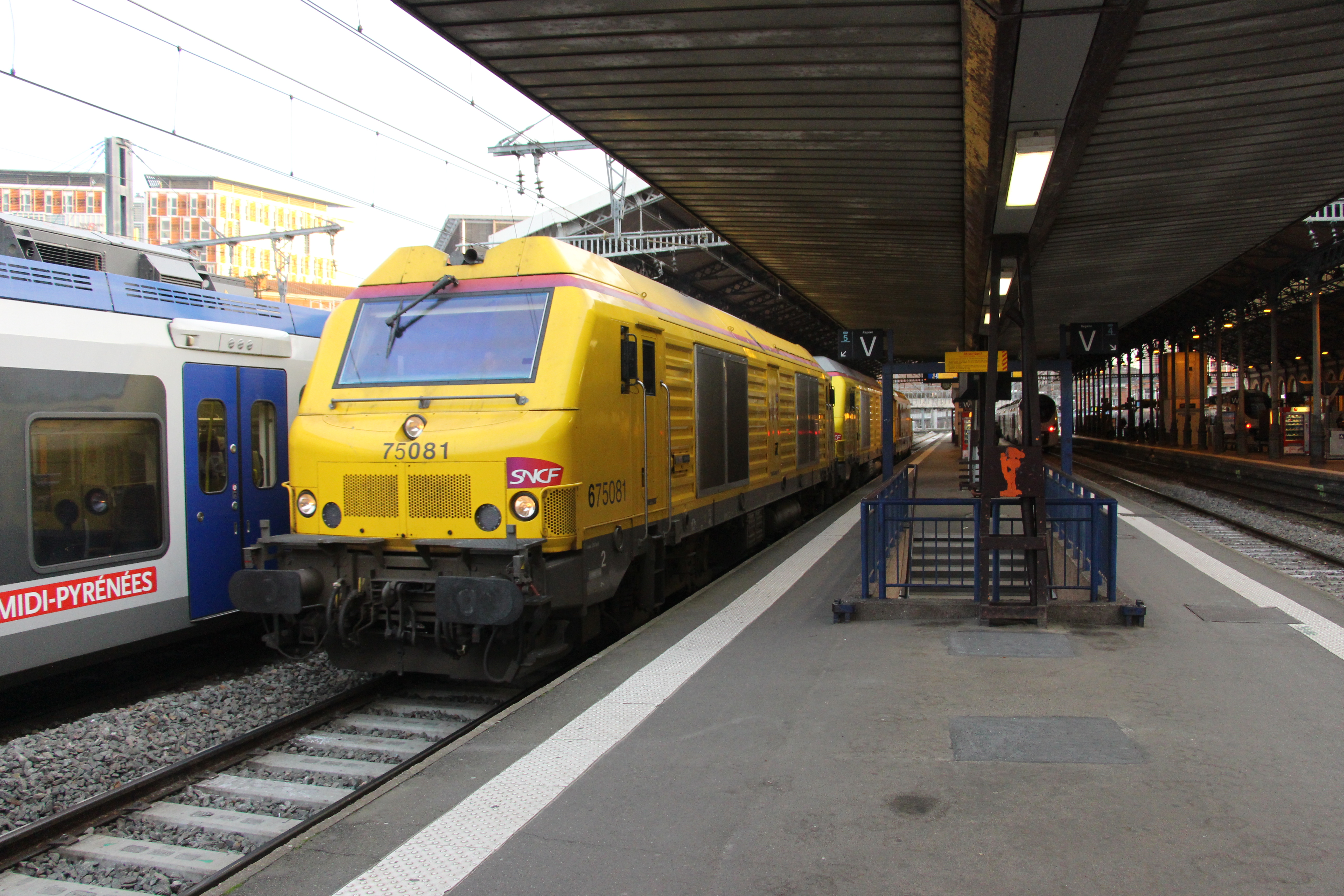

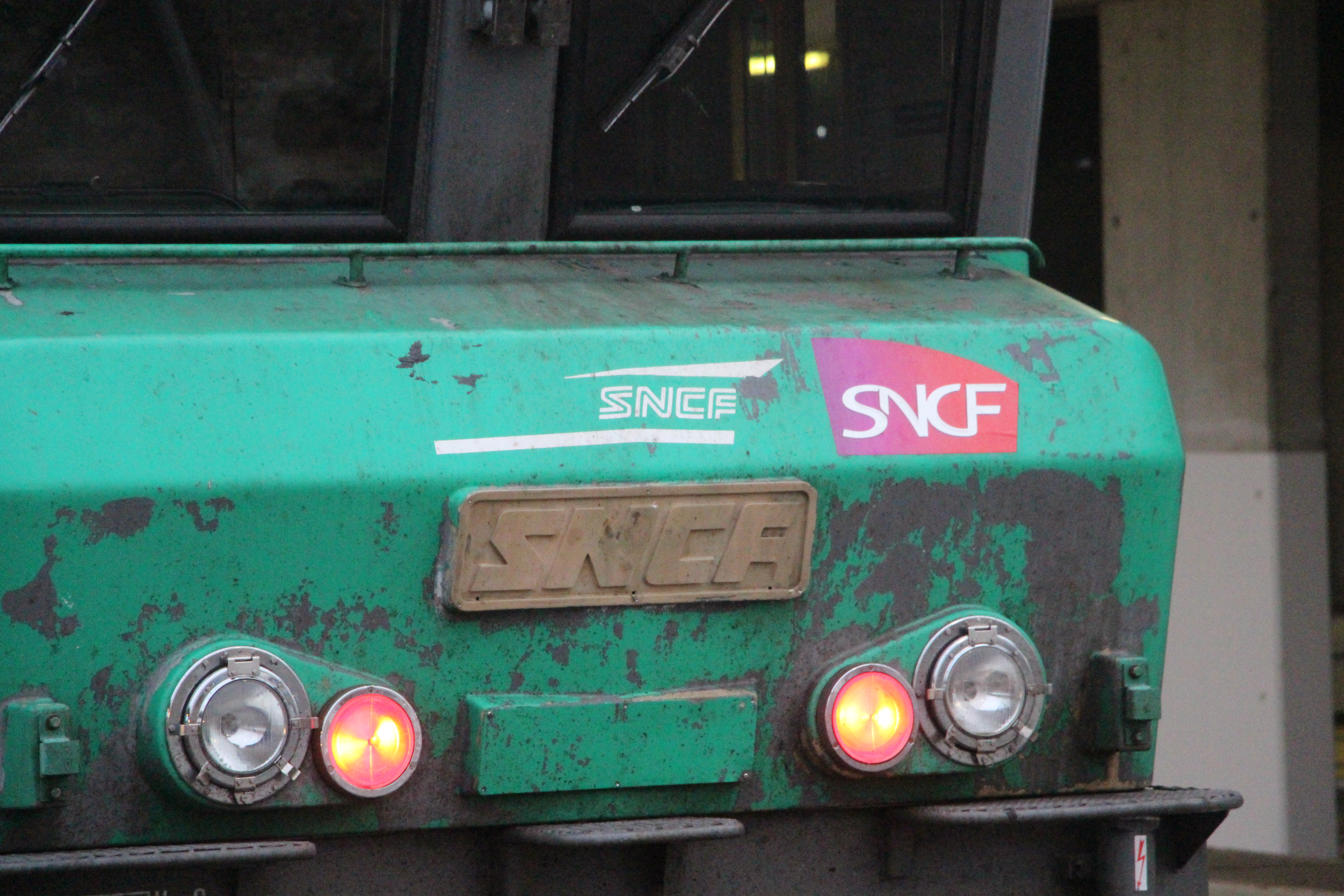

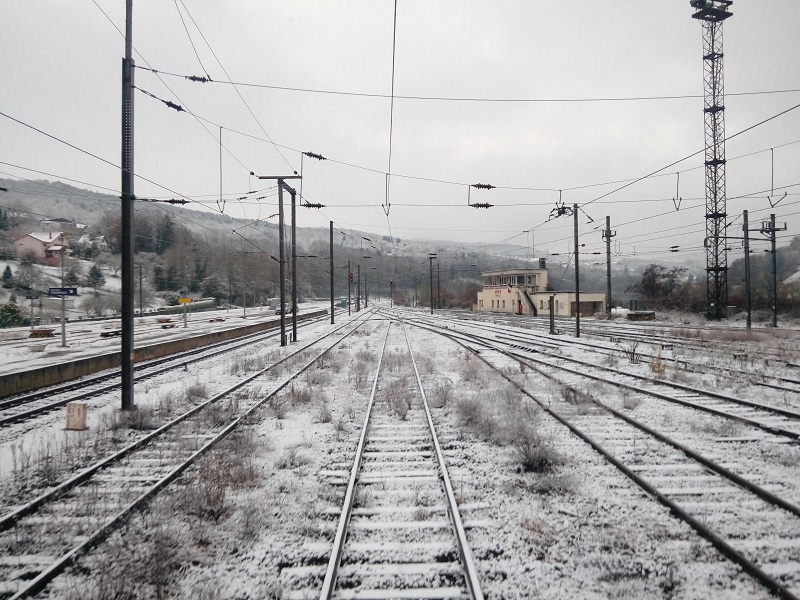

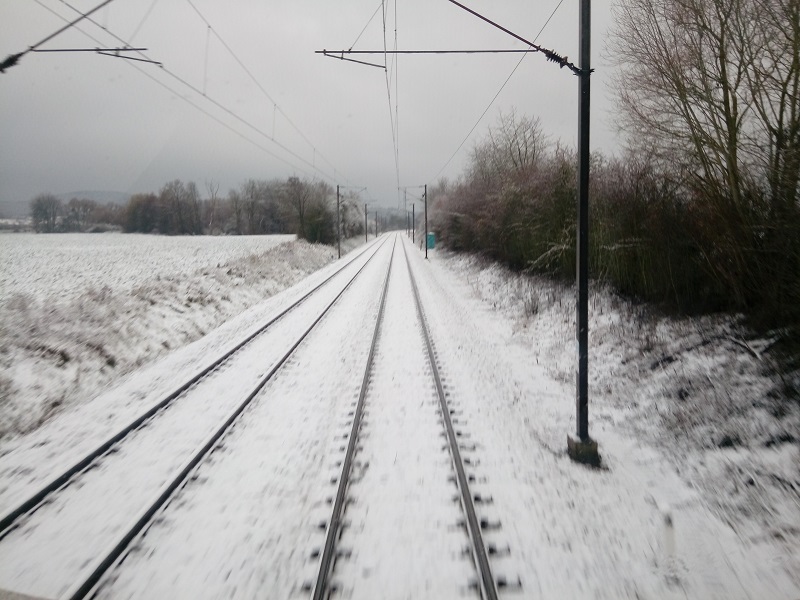

Pas que du mauvais de faire un peu le CRML pour finir la GPT



IMG_20171201_084352.jpg.b9fbce8fc07b34c71cba348dc921e43b.jpgIMG_20171201_085640.jpg.e9458a292b1c46515efef839d19c90b2.jpg

  • J'aime 5
  • J'adore 1
Publication:
Il y a 5 heures, mecano 62 a dit :

Il y a 27 ans ,le 01 décembre 1990 ,avait lieu la jonction dans le tunnel de service sous la manche .

Un des tunneliers est exposé sur un rond point à Coquelles .

Les agents de la ville installent les décorations de fin d  année.




ça coutait trop cher de les évacuer donc on en fait des monuments ?

ou c'est moi qui vois le mal partout chez les capitalistes ? ;)

Publication:
Il y a 2 heures, dilidou a dit :



ça coutait trop cher de les évacuer donc on en fait des monuments ?

ou c'est moi qui vois le mal partout chez les capitalistes ? ;)

y en a un ( du tunnel sous la manche) qui est à Haussman St Lazare caché par une plaque en bois après le heurtoir

Publication: (modifié)
il y a une heure, zobos a dit :

On met bien des reliques de TGV 01 au bord des autoroutes... c'est la fierté locale!

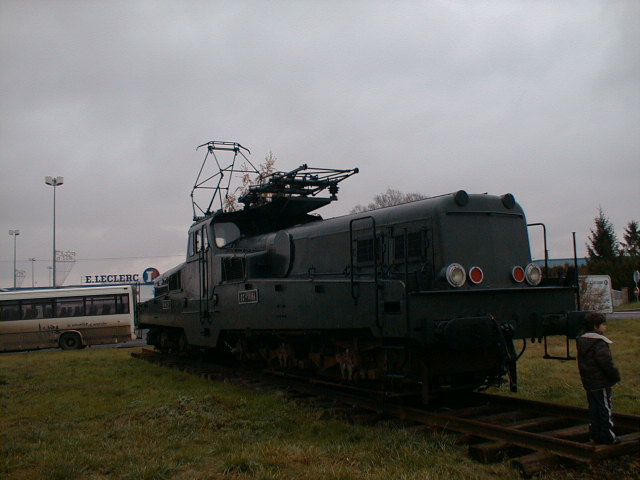

et des 14100 en pot de fleurs sur un parking E.Leclerc


Modifié par fabrice
  • J'aime 2
  • J'adore 2
Publication:
Il y a 2 heures, fabrice a dit :

et des 14100 en pot de fleurs sur un parking E.Leclerc


Elle est à vendre chez leclerc ?

Publication:
il y a 11 minutes, capelanbrest a dit :

où ça ?

dans L'Est je suppose....

mais qui se charge de son entretien en peinture nettoyage etc ? Leclerc ?

Ben oui quand même , elles étaient reines ici,

Il me semble que l'on en a déjà parlé, c'est à Conflans Jarny

https://www.google.fr/maps/place/54800+Jarny/@49.1642992,5.8358272,235m/data=!3m1!1e3!4m5!3m4!1s0x4794d4c9437cf4b3:0x86d5f04a45278730!8m2!3d49.151784!4d5.8858499



Et Leclerc payé quelque chose ?? deja aps capable de payer au juste prix le lait aux paysans ( mais ca etre un autre sujet)

  • J'adore 3
Publication:

2017 , annus horribilis :

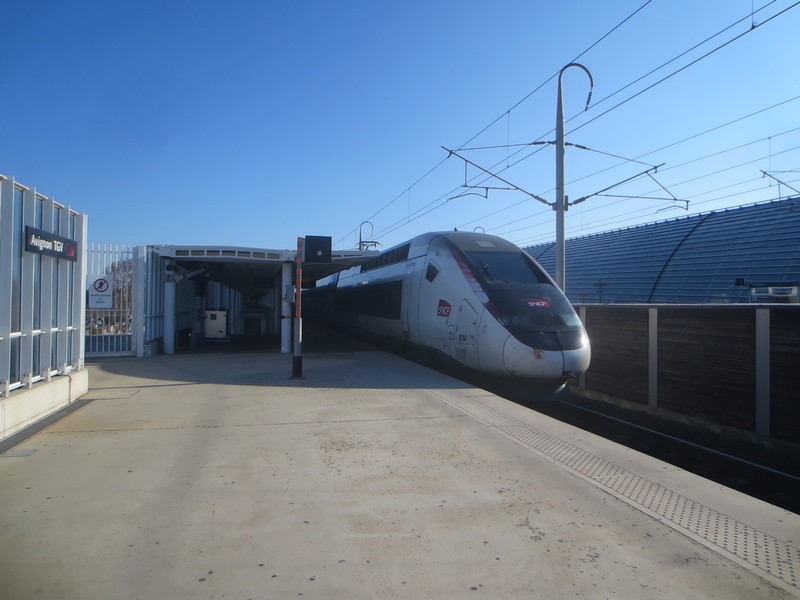

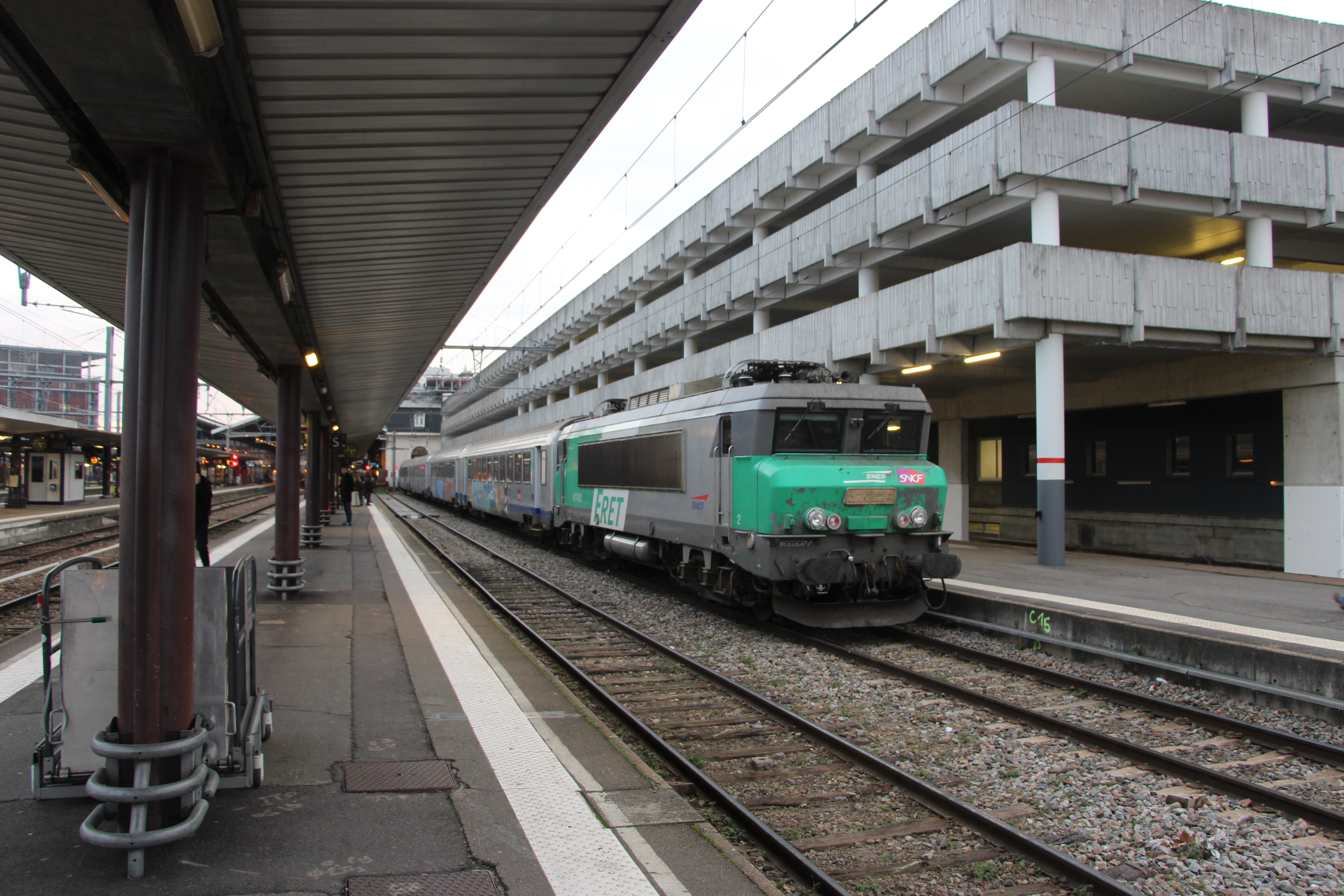

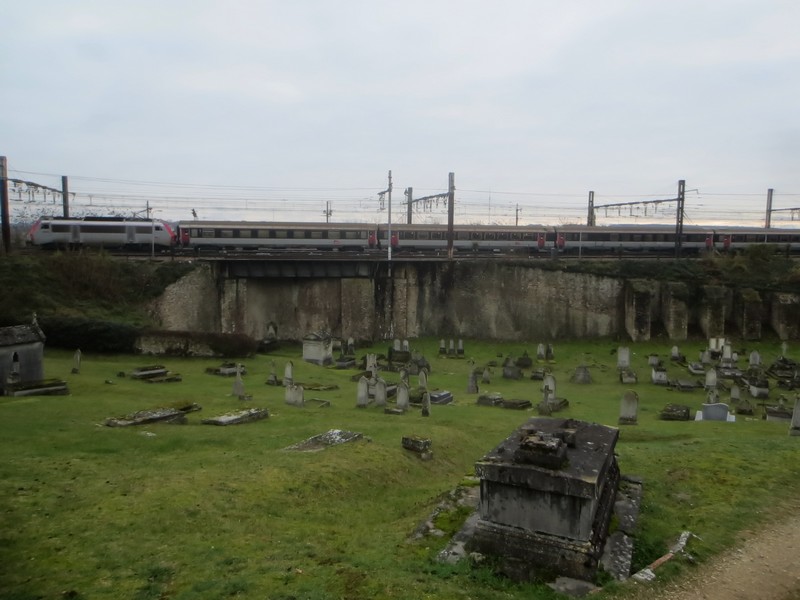

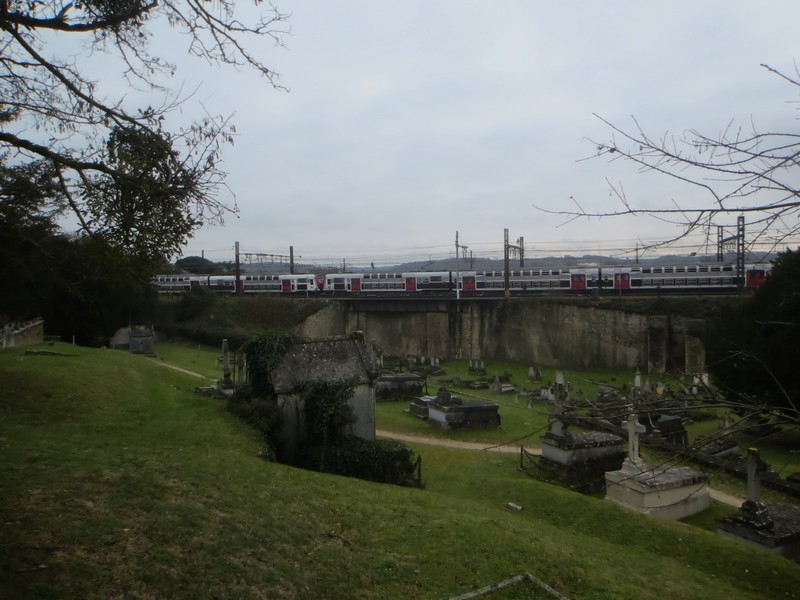

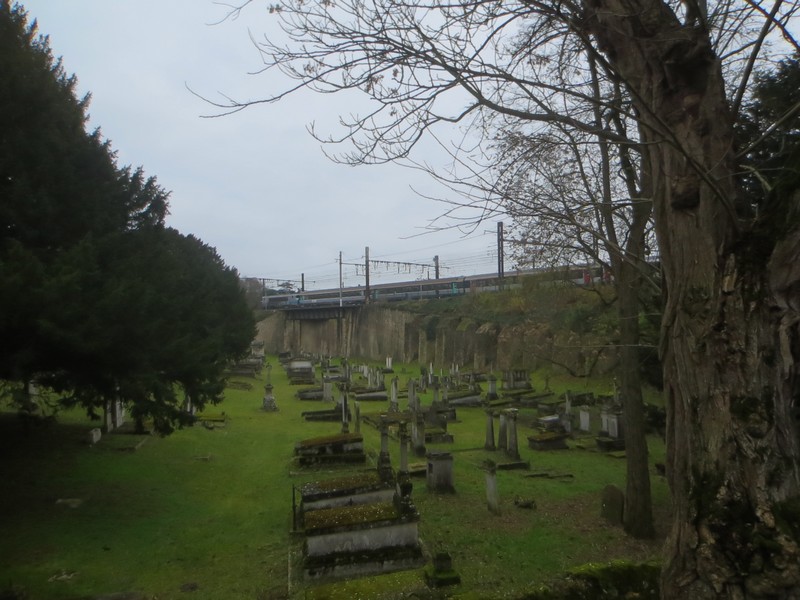

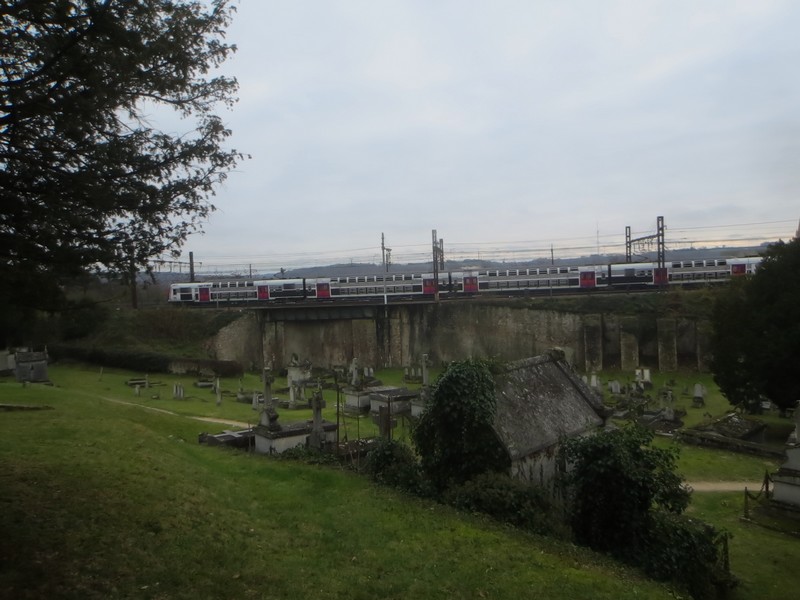

Avec toutes les stars qui nous ont quitté ces derniers temps , il y de quoi perdre le nord ; pour vous remonter le moral je vous gratifie de ces  quelques modestes photos :





  • J'aime 4
  • J'adore 2
Publication:
il y a 11 minutes, zoreglube a dit :

2017 , annus horribilis :

Avec toutes les stars qui nous ont quitté ces derniers temps , il y de quoi perdre le nord ; pour vous remonter le moral je vous gratifie de ces  quelques modestes photos :





Etampes, n'est ce pas ?

  • J'aime 1
  • J'adore 1
