Branchement 0,11C symétrique

[Rémy 54]

Bonjour à tous,

Dans le cadre de la réalisation de mes appareils de voie miniatures, je me posais des questions sur l'appareil U50 en tangente 0,11 court symétrique (modèle 61).

En demandant aimablement à la brigade voie qui est à côté de mon ancien domicile, j'avais obtenu le plan de pose du modèle (en version incorporé LRS). Par contre, ce qui me pose problème :

- c'est que le plan ne reprend pas les bois longs pour la pose du moteur. Ca, ça va encore, je suppose par analogie que ce sont par défaut des traverses 1J par analogie avec d'autres modèles.

- je suis tombé par hasard sur la vidéo d'un accomagnement en cabine d'un Paris-Valenciennes et à l'arrivée à Valenciennes, il semble que le dernier adv avant l'entrée en gare soit un Bt 0,11C SYM (vitesse de 60 km/h et je ne pense pas qu'il s'agisse d'un modèle plus récent 88 ou 2002 de tg 0,11L qui ait été cintré… d'ailleurs, je ne suis pas sûr que la vitesse serait limitée à 60 dans ce cas). Ce qui me "perturbe", c'est que cet appareil est éguipé d'un attaque multiple. Or dans le plan VA16214-012114, il n'en est pas fait mention. Dans l'ancien catalogue des adv (VB 77 annexe 2), il n'y a pas d'attaque multiple non plus.

Est-ce que je loupe quelque chose ? Je précise que je ne suis pas du métier

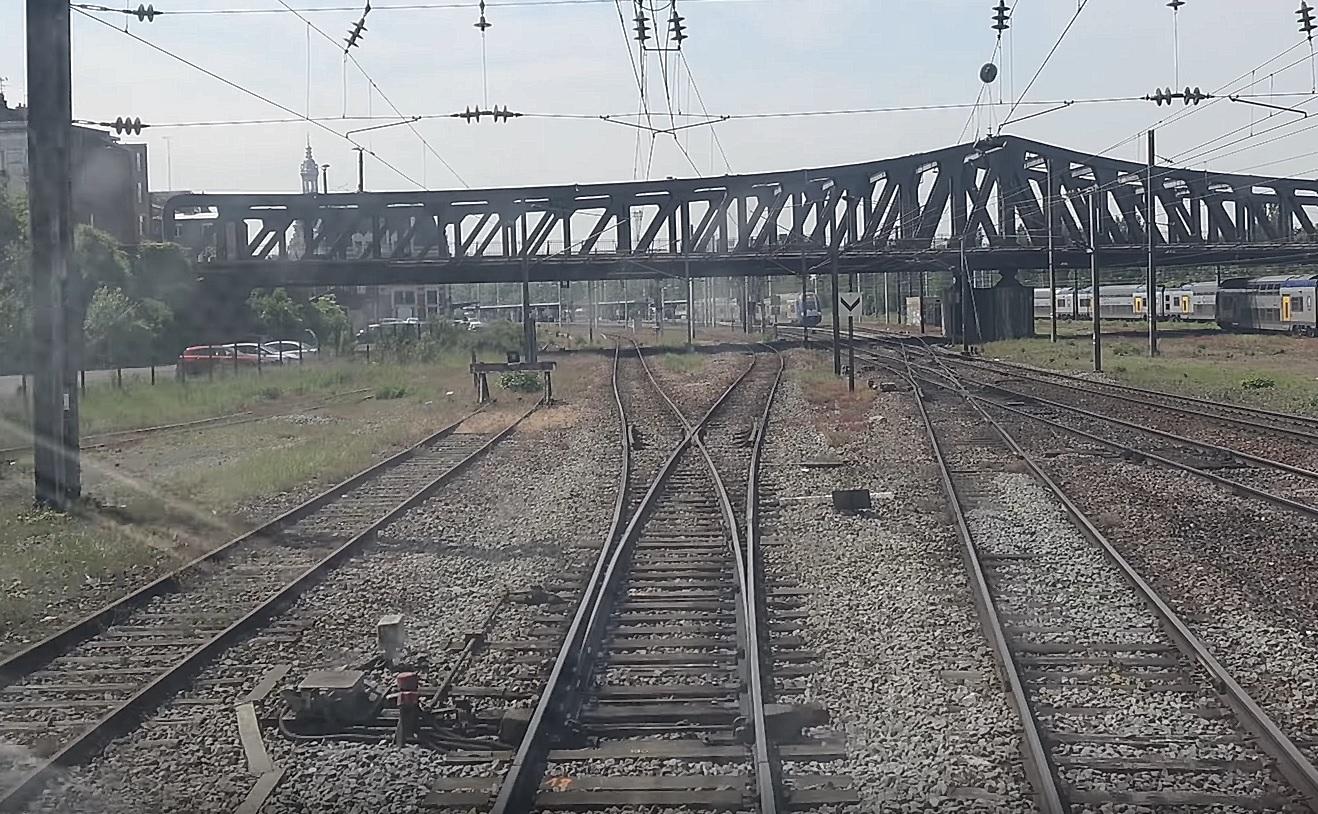

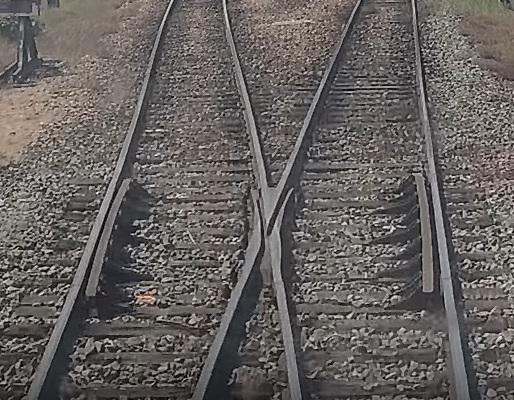

Je vous joins les captures d'écran et le lien vers la vidéo :

… captures prises à 1h27min 48s

Merci pour votre aide et bonne journée !



Rémy

Modifié 13 octobre 2019 par Rémy 54

[Rémy 54]

Salut à tous

Petit up du sujet car malgré mes recherches, je n'ai toujours rien trouvé.

A défaut, il faudrait que j'arrive à trouver d'autres appareils du même type pour voir si cette disposition est courante... Mais ces petites bêtes ne sont pas si répandues que ça et sont parfois difficiles à identifier et à distinguer d'un appareil de même tangente posé en courbe.

Si quelqu'un a une photo dans sa bibliothèque ou bien sait où trouver ce type d'appareil  (entre Google Earth et les films d'accompagnement en cabine, ça peut aider même si pas la porte à côté).

Merci et @+

Rémy

[MECHAB]

salut à tous

j'ai besoin de votre aide sur un sujet concernant les appareils de voie

je veux savoir signification de :

appareil de voie type BS 60E1-190-1:9 "D" FZ (B) :1435 N1:20( branchement simple a droite , écartement 1435mm ..................

appareil de voie type EGV 60E1-500-1:12 "D" FZ (B) :1435 N1:20

appareil de voie type EGV 60E1-500-1:12 "D" FZ (B) :1435 N1:20

appareil de voie type EGV 60E1-1200-1:18.5  "G"  GA=4.2m



merci
