141 TA au 1/10 par JF LABORIE

[lpg1956]

[Albert-00]

Ouuu, Il ya du travail sur ce projet, il est prometteur, bon courrage

[lpg1956]

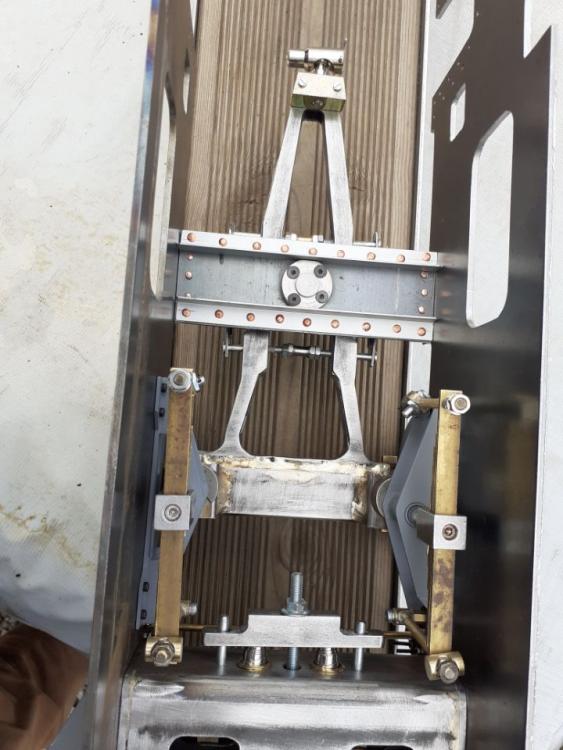

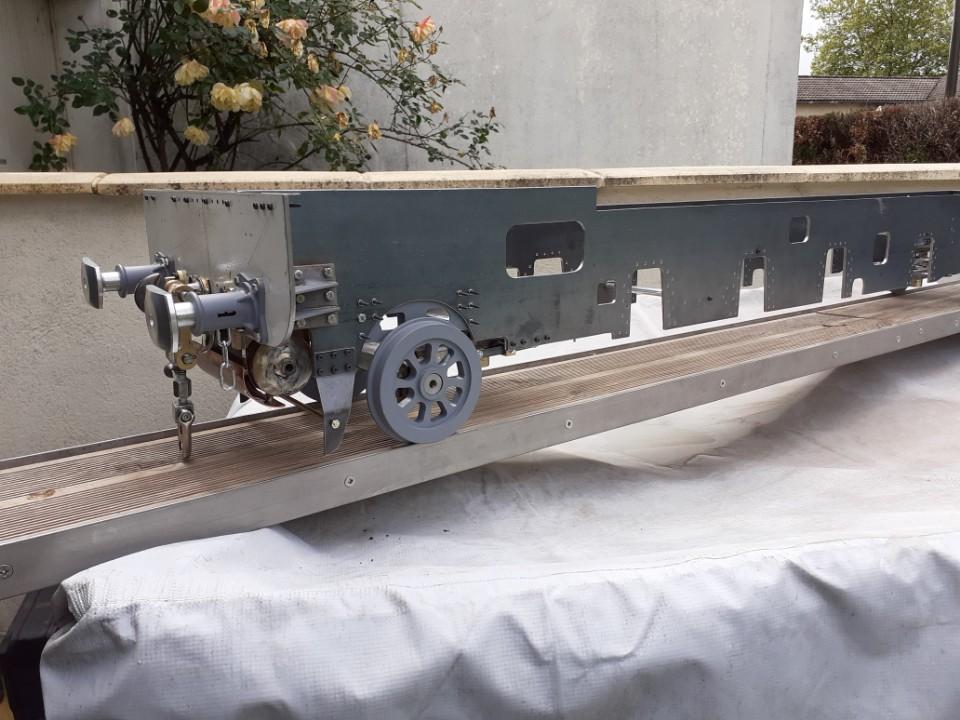

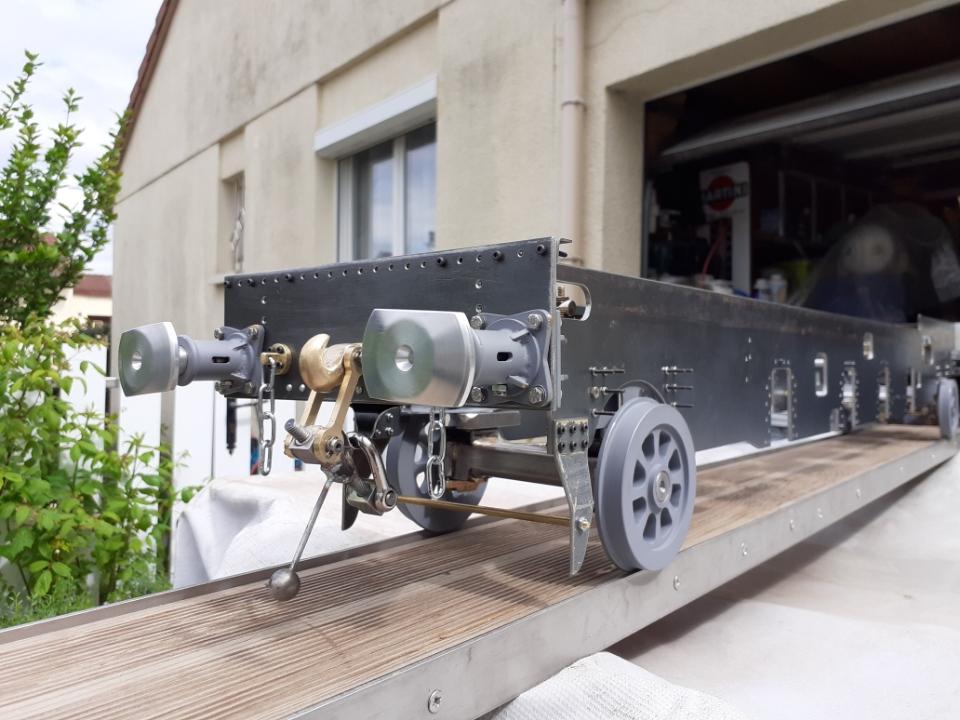

Châssis 141 TA  posé sur ses bissels .....

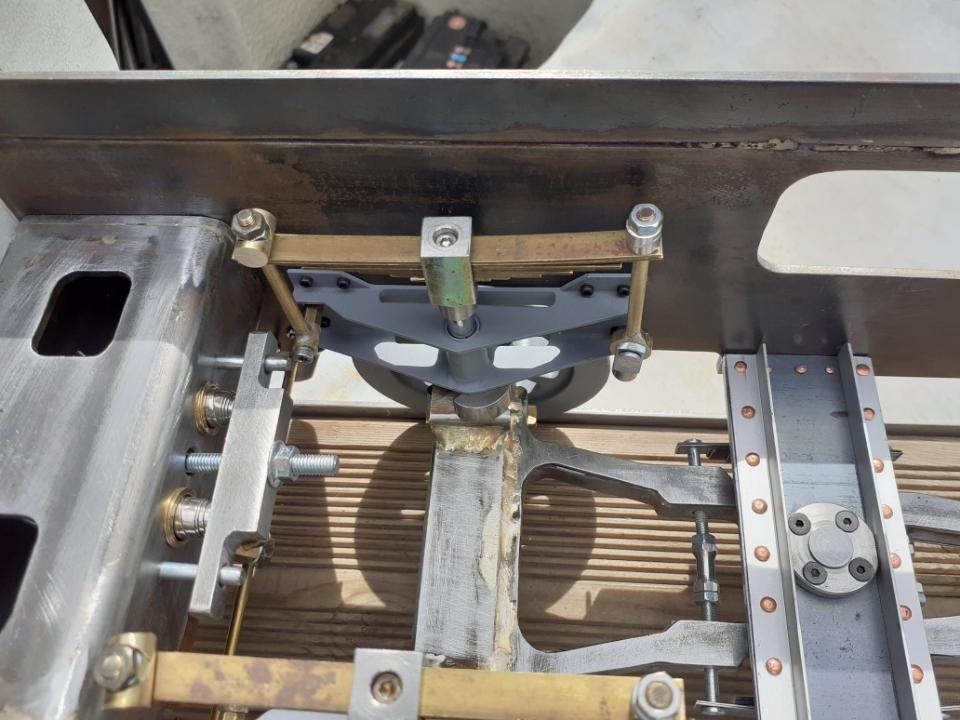

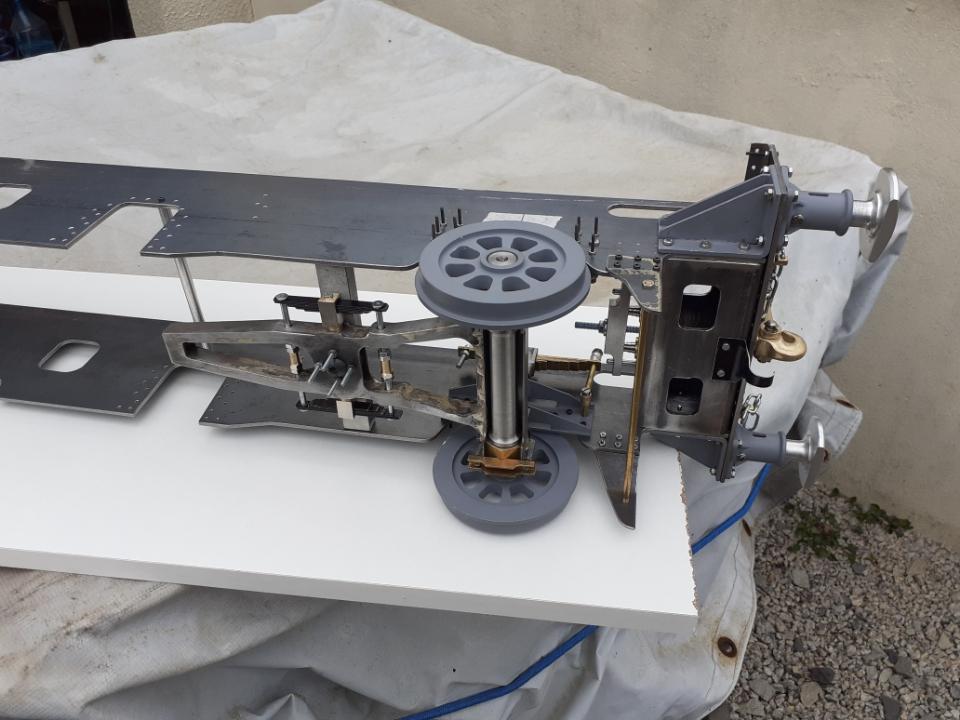

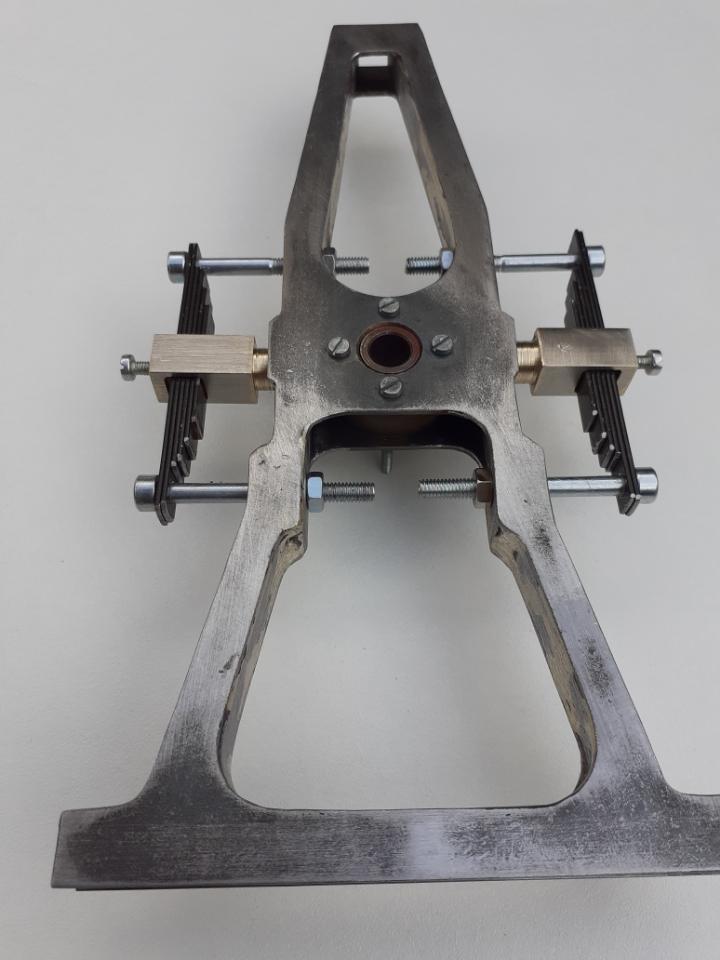

Bissel avant

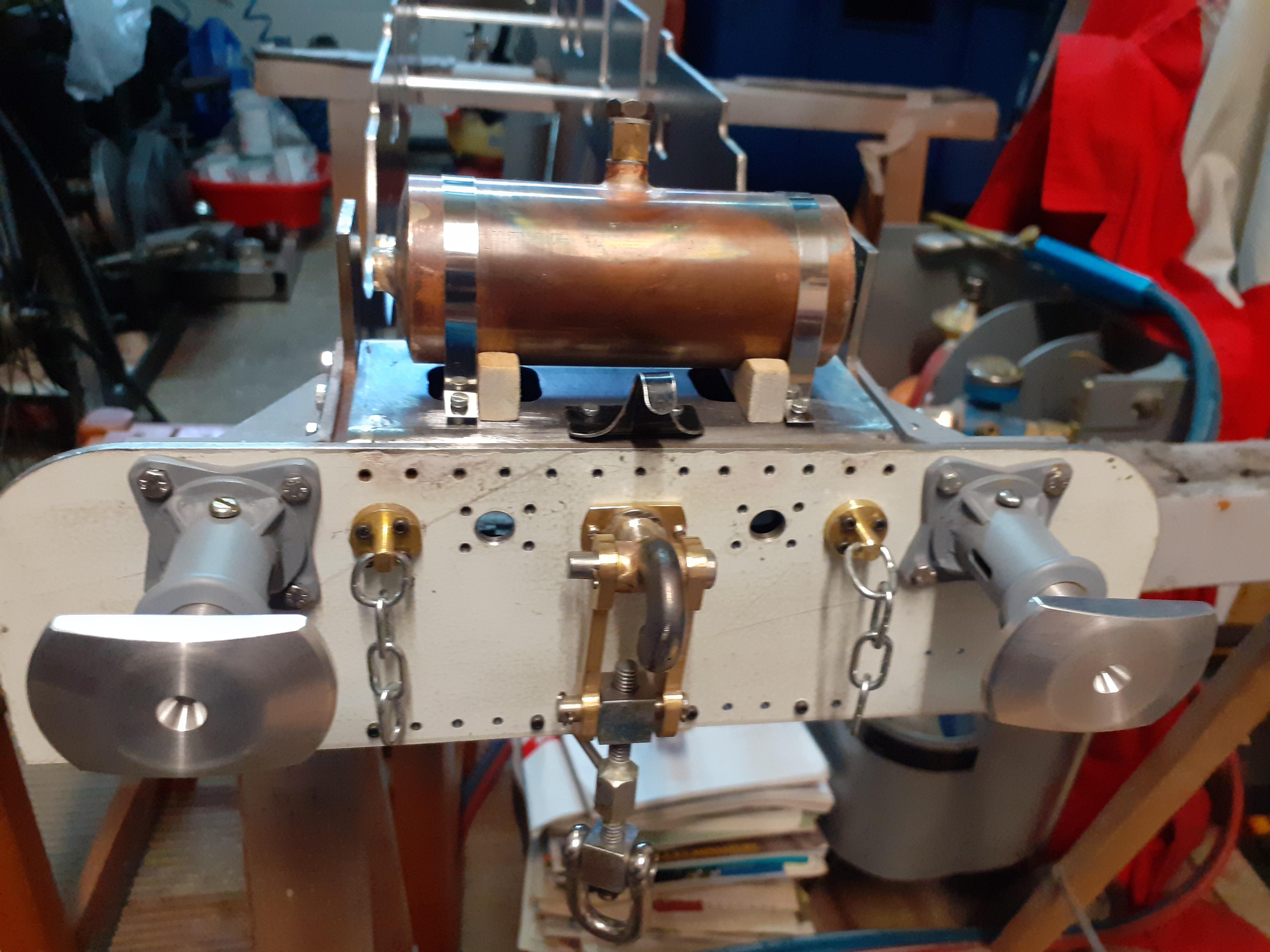

Bissel arrière



Détail de montage



[lpg1956]

Boites à eau et support chaudière montés sur le chassis



[lpg1956]

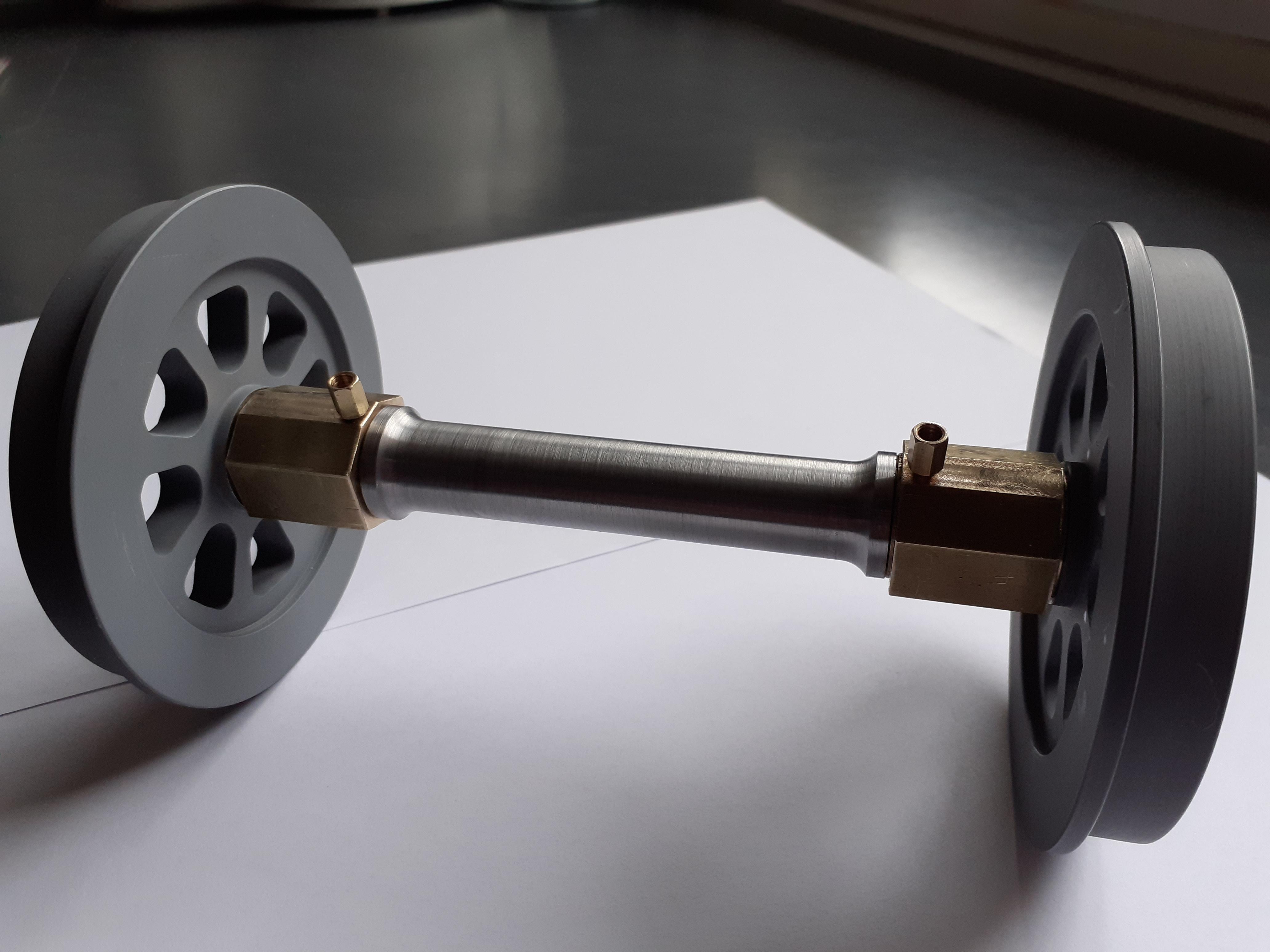

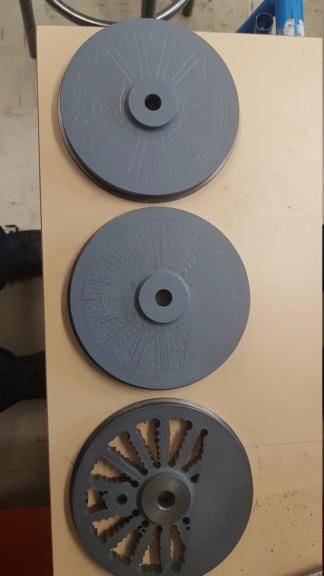

Traçage et début d’usinage des roues motrices

Modifié 9 juillet 2020 par lpg1956

[lpg1956]

Nouvelles photos avancement des travaux ...

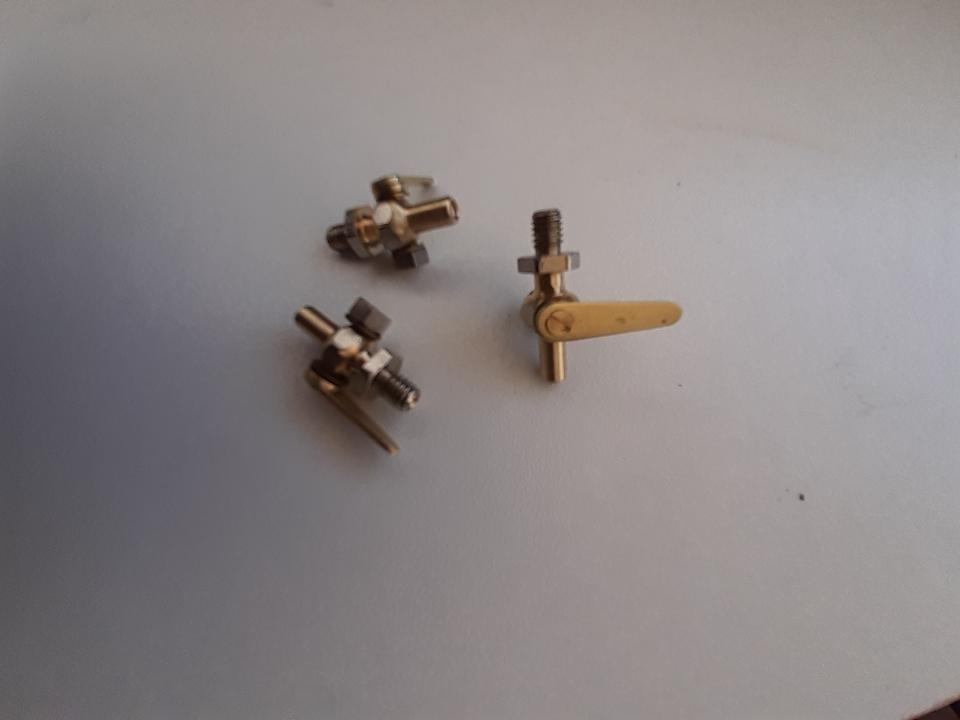

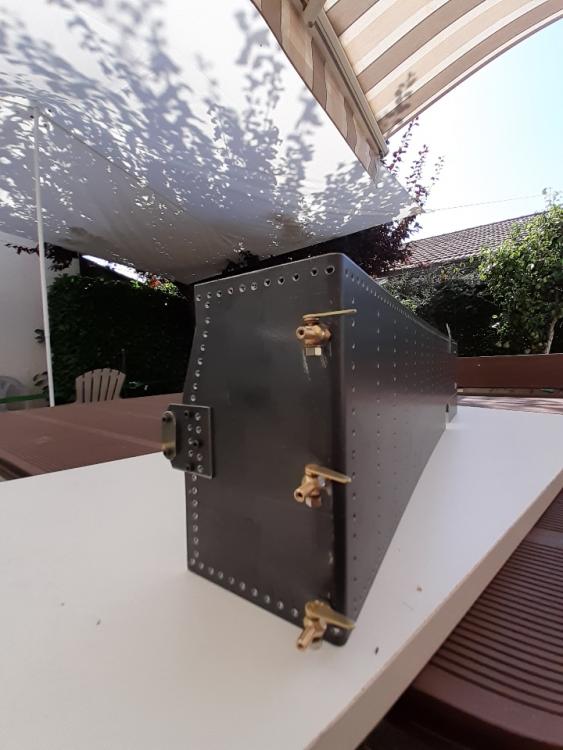

Robinets de niveau des bâches à eau



Robinets de niveau des bâches à eau posés

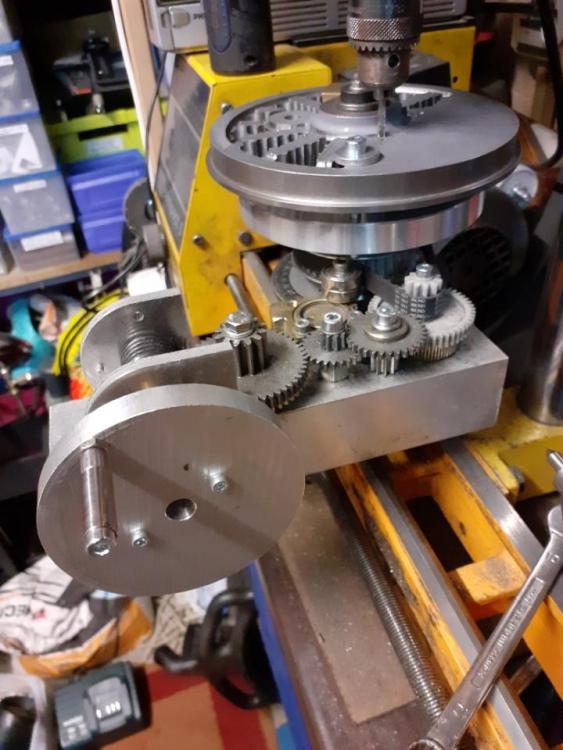

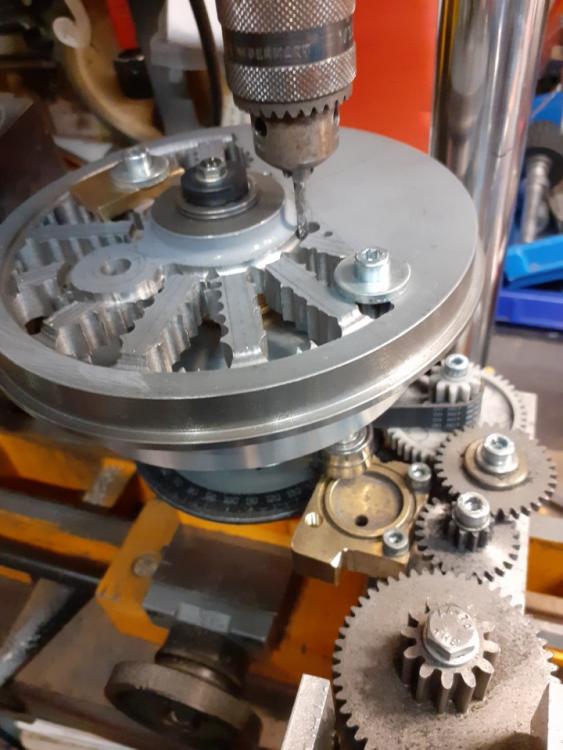

Montage pour usinage des roues motrices





[lpg1956]

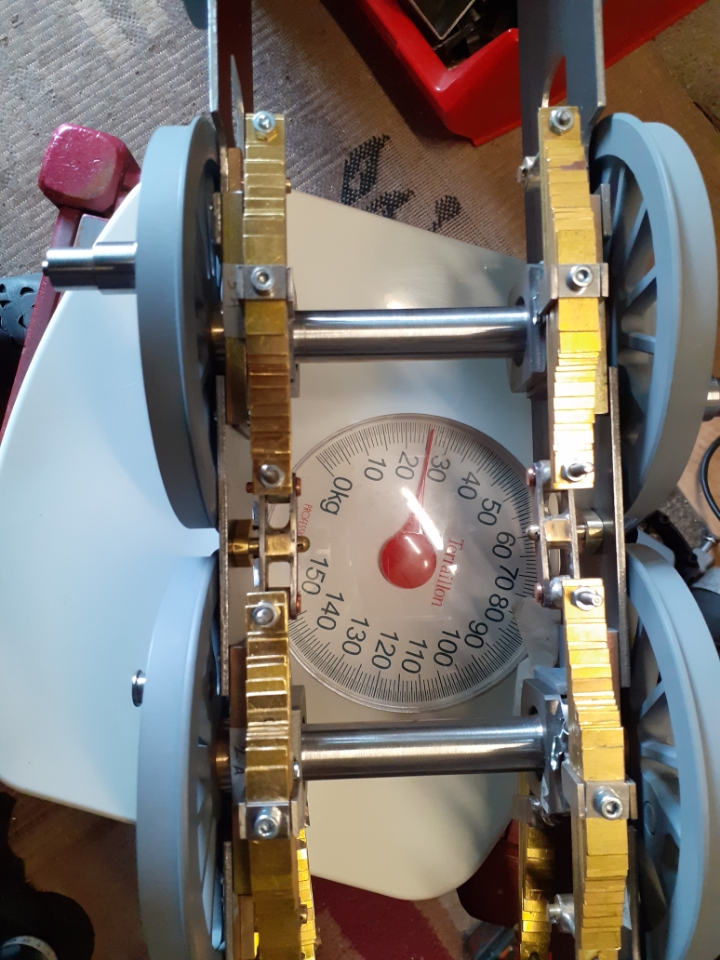

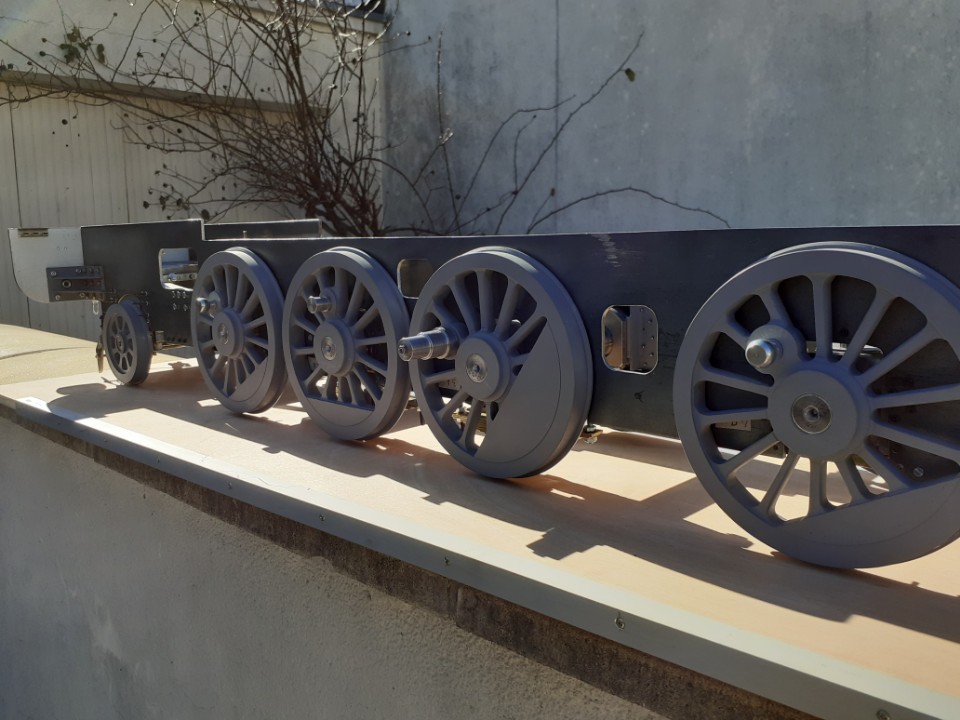

La machine sur ses roues

et la pesée

[Invité jackv]

es tu sur qu'a l'origine les roues au centre avaient des boudins aux bandages  ? certaine loc n'avait pas de boudin aux roues centrales pour éviter le bridage dans les courbes



et pour le pesage et une bonne adhérence, il faut que la pression (poids) de chaque roue soit équilibrée sur la rail.. cela s'appelait le pesage de la suspension..

Modifié 27 février 2021 par jackv

[lpg1956]

Mon ami Jean-François Laborie  reproduit la Machine au 1/10° à partir de plans fournis par le centre de documentation du Mans.

Toutes les roues motrices ont un boudin.

[lpg1956]

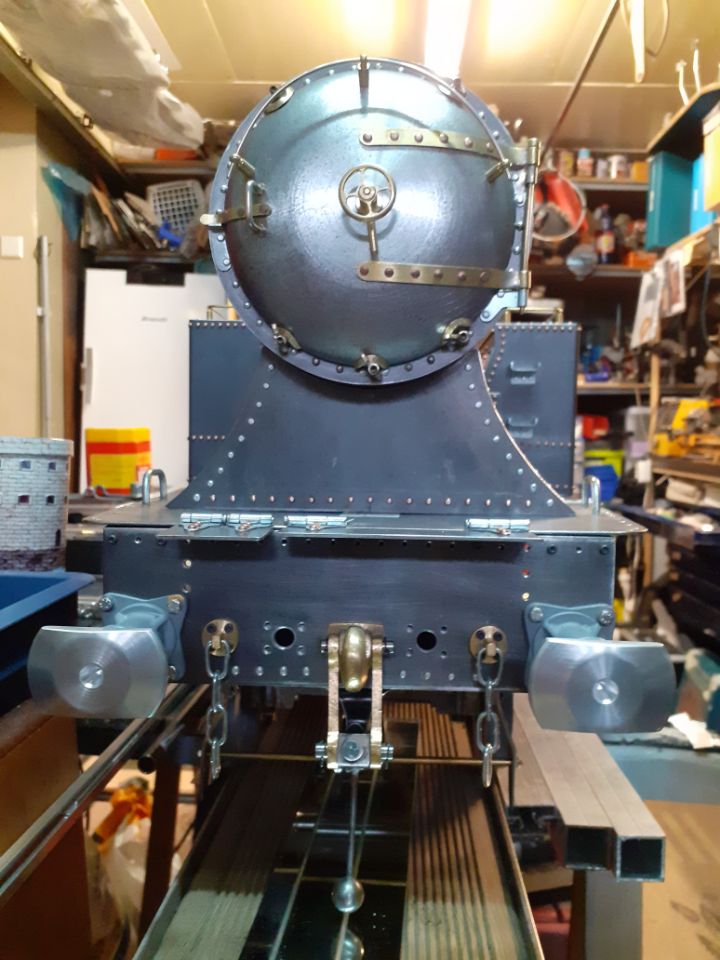

Boite à fumée

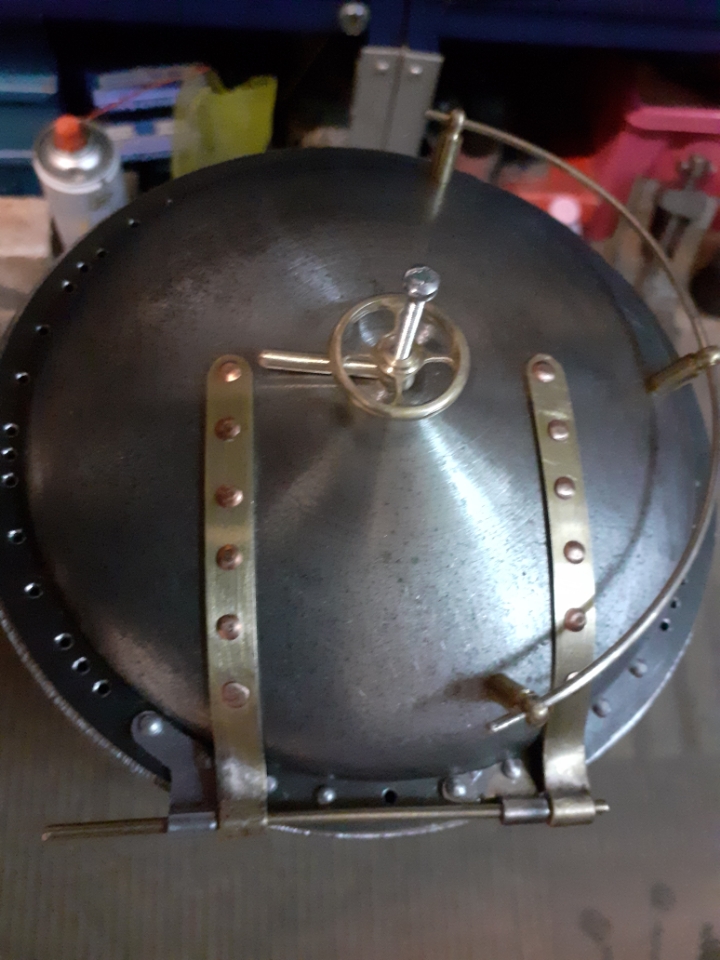

Porte

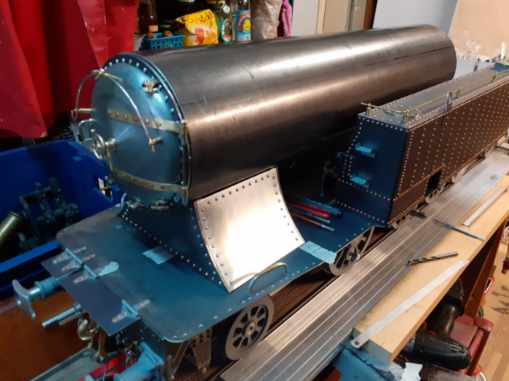

Ensemble monté

[lpg1956]

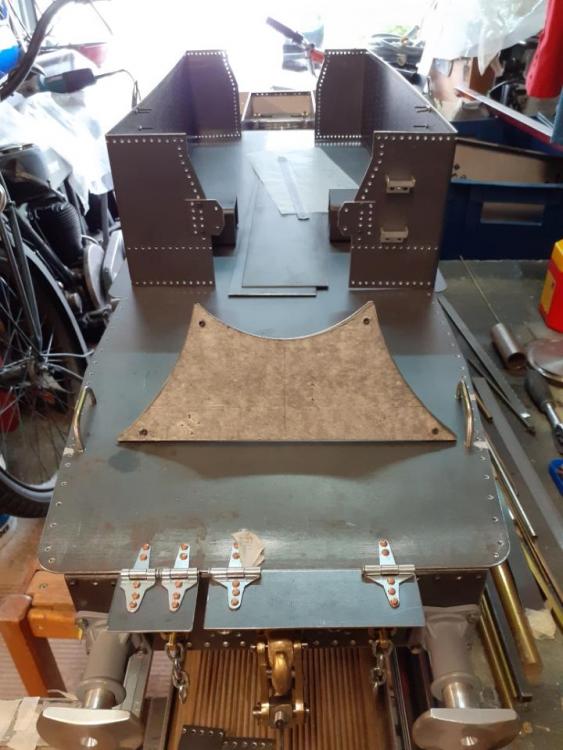

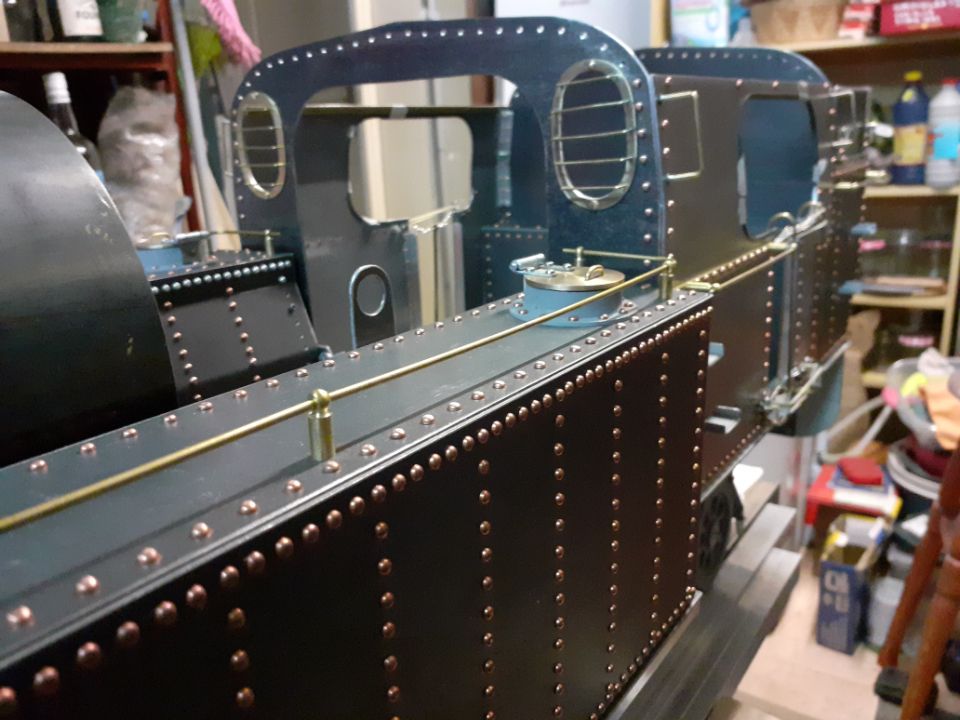

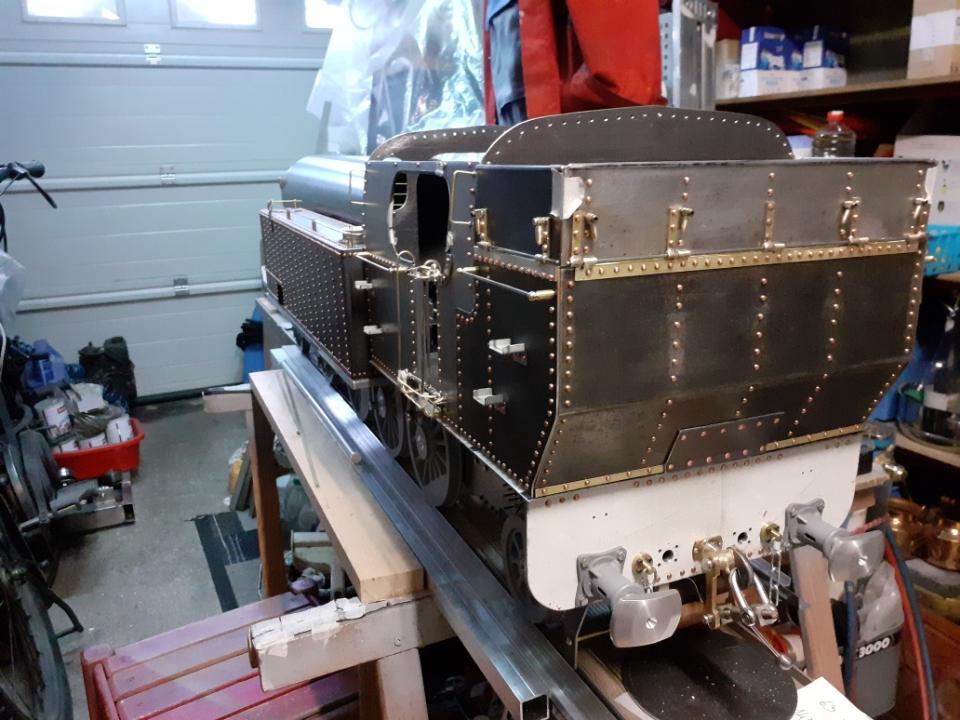

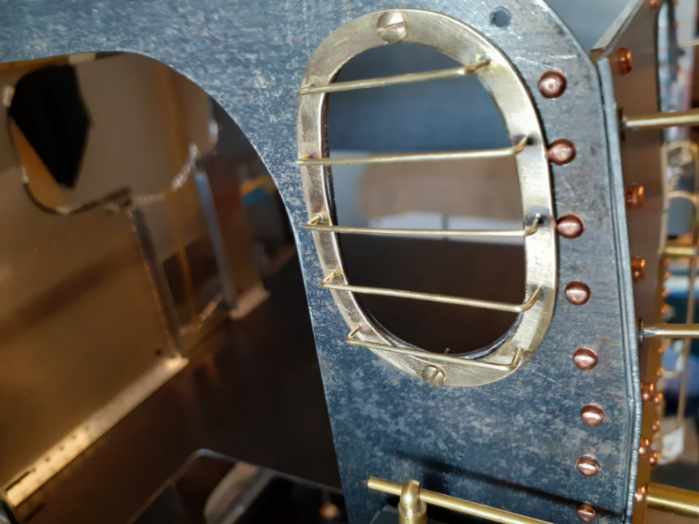

La cabine et le cul de bateau
