Circuits de voie, UM71 et JES.

[ALHOSTE]

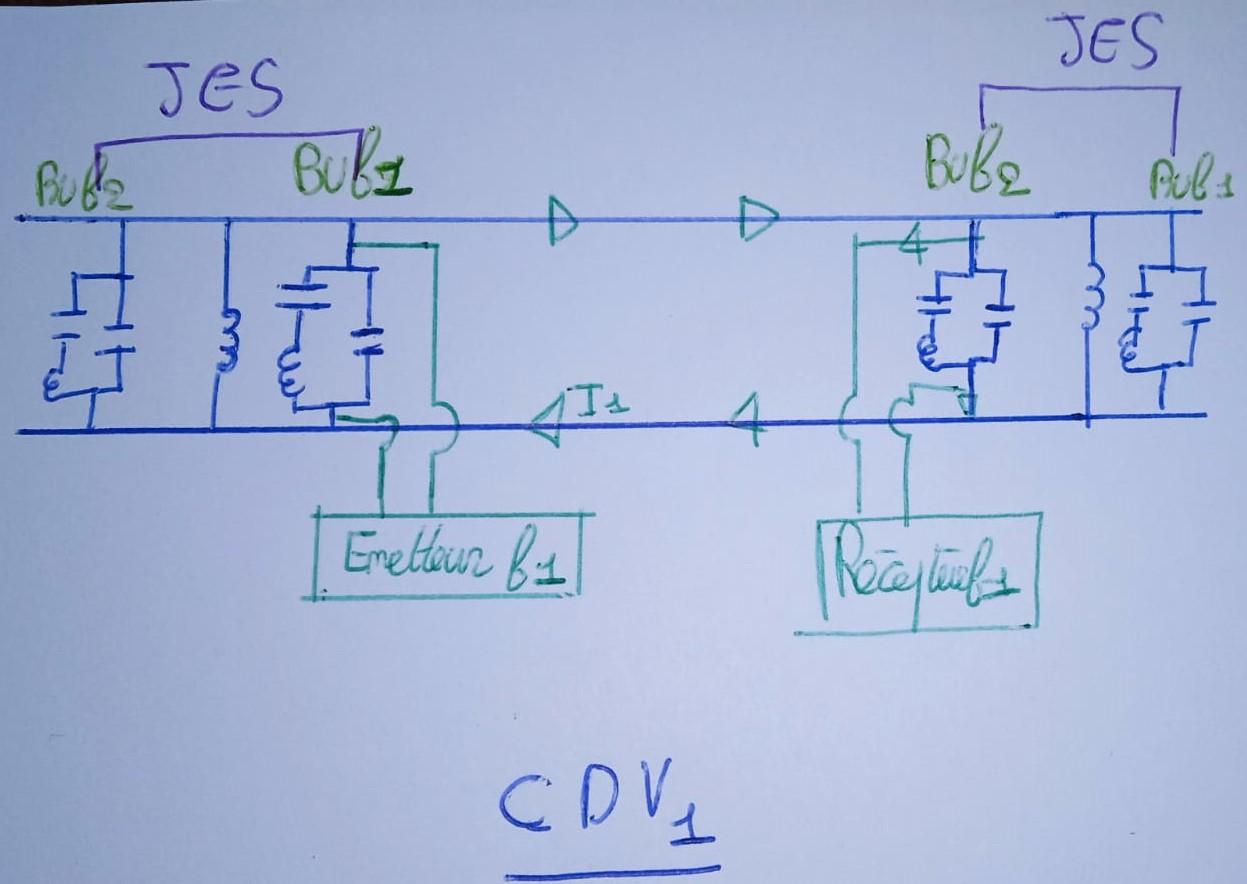

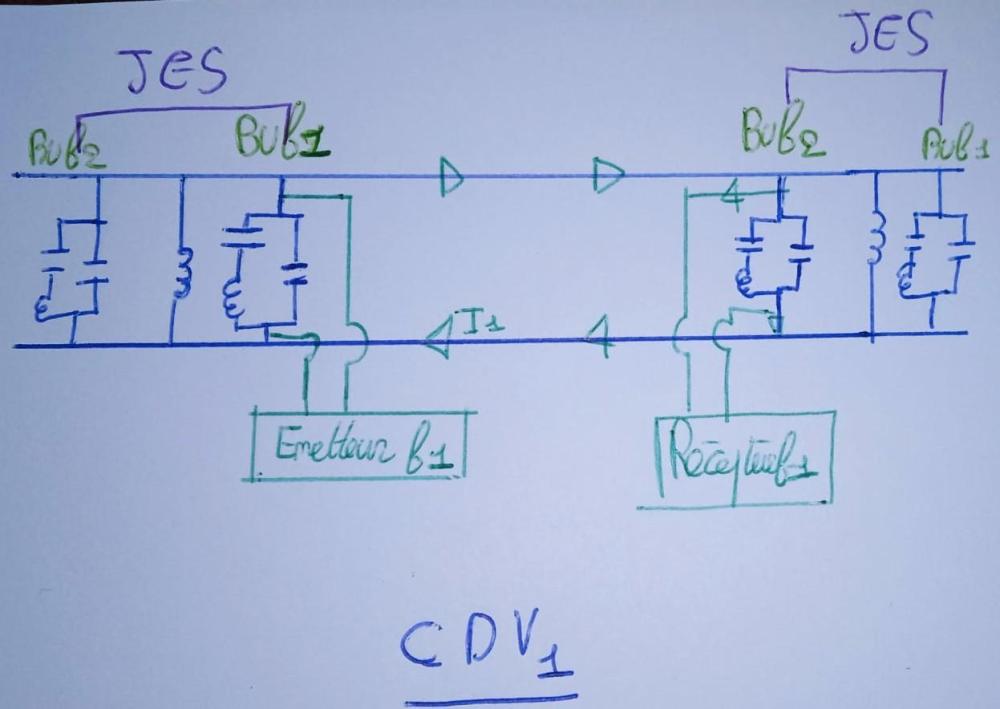

Bonjour à tous, je suis un étudiant en 2ème d'année de classe prépa. (futur ingénieur à la sncf ou autre peut-être !) J'effectue mon TIPE sur les circuits de voie utilisant la technologie UM71. J'aimerais savoir si ma vision des choses est correcte après lecture d'une thèse sur le sujet. (message plutôt destiné à des connaisseurs du sujet) Sur le dessin j'ai représenté des JES (joint électrique de séparation) du type SVA. Le BUf1 (bloc universel) situé au niveau de l'émetteur doit posséder une forte impédance vis à vis du signal de fréquence f1. Le BUf2 se comporte comme un court circuit vis à vis de f1. En fait, j'ai un doute sur la position des circuits BUf1 et BUf2. Merci d'avance pour vos éventuelles réponses ou remarques.

[f6exb]

Peut-être un coup pour rien et tu as sans doute cherché, mais sur le site, on trouve :

(Dommage que les photos déposées sur des sites externes aient disparues).



Ça à la page 108 : https://lafibre.info/images/doc/198710_la_signalisation_ferroviaire_roger_retiveau.pdf



Il y a aussi une thèse, sans doute celle dont tu parles, mais des spécialistes ici pourraient y faire référence :

https://www.hds.utc.fr/~tdenoeux/dokuwiki/_media/en/rapports/these_debiolles.pdf



Autre thèse : https://pepite-depot.univ-lille.fr/LIBRE/EDSPI/2016/50376-2016-Kousri.pdf
