dimension carré sol violet

[pascal 57]

bonjour tout le monde
je viens de replonger dans le modelisme ferroviaire et je cherche les dimensions du signal carré sol violet car je pratique la 3D en fdm et j'aimerais bien le reproduire en HO
est ce que quelqu'un aurait ce là dans ses cartons
merci d'avance pour vos répopnses

[Pascal 45]

Il y a 2 heures, pascal 57 a dit :

bonjour tout le monde
je viens de replonger dans le modelisme ferroviaire et je cherche les dimensions du signal carré sol violet car je pratique la 3D en fdm et j'aimerais bien le reproduire en HO
est ce que quelqu'un aurait ce là dans ses cartons
merci d'avance pour vos répopnses

... carré violet de type bas ... 🧐

[pascal 57]

bonjour
oui carré de type bas







[km315]

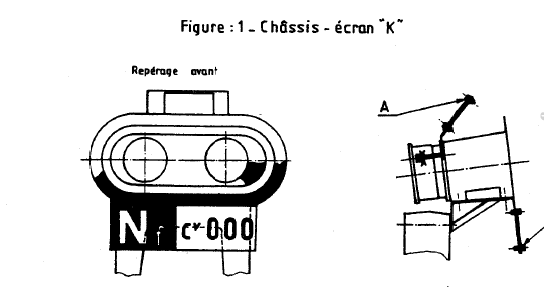

J'ai trouvé dans de vieilles docs cela pour l’écran "K", mais je ne retrouve pas les dimensions décrites,

alors que pour les autres modèles elles sont bien décrites, tu peux peut être extrapoler les dimensions par similitude

de formes ,a l’échelle de la miniature un écart minime peut être tolérable :)

Mémo Opérateur au sol en Belgique

[pascal 57]

merci pour le document çà va m'aider



[CGO]

Le 15/10/2024 à 18:56, km315 a dit :

J'ai trouvé dans de vieilles docs cela pour l’écran "K", mais je ne retrouve pas les dimensions décrites,

alors que pour les autres modèles elles sont bien décrites, tu peux peut être extrapoler les dimensions par similitude

Pas sûr !
Le dessin avec les côtes (à droite) représente une cible de signal de type haut de 1060 mm de hauteur

La cible du Cv de type bas à des dimensions nettement plus réduites...
