Reno Publication: 18 février 2007 Partager Publication: 18 février 2007 (modifié) Voici à quoi ressemble un réducteur 200 avec au son centre le plateau denté de l'accouplement Citroën : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809124.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809132.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809164.jpg Là, un essieu avec son engrenage qui vient en contact avec le réducteur. L'essieu possède différents anneaux (en gris) qui permettent l'entrainement des 2 roues (transmission Jacquemin) : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809289.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809299.jpg Maintenant, un bogie sans son moteur où on distingue bien le réducteur qui repose sur les 2 essieux ainsi que le plateau de l'accouplement Paulstra : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809410.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809419.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809428.jpg Et enfin, un bogie de BB 26000 avec son moteur synchrone STS-105-37-8. On distingue bien en sortie d'arbre du moteur l'accouplement élastique de type "Paulstra" qui entraine le pignon moteur du réducteur, qui à son tour entraine les deux essieux : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809604.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171810014.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809627.jpg http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809669.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809679.jpg http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809717.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171809727.jpg Désolé pour la qualité des photos, je n'ai pas pu faire mieux. lotrela Modifié 24 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité ibrahima Publication: 18 février 2007 Partager Publication: 18 février 2007 (modifié) Des accouplements Citroën ? Y'en a que pour les chouchous sur ce forum ! Ibrahima Modifié 18 février 2007 par ibrahima Lien vers le commentaire Partager sur d’autres sites More sharing options...
Pouilladin Publication: 18 février 2007 Partager Publication: 18 février 2007 Merci pour ces photos reno! C'est rare de les voir comme ça et faut en profiter je doute que les accouplements types citroen soit reproduits sur les nouvelles machines non? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 19 février 2007 Auteur Partager Publication: 19 février 2007 Merci pour ces photos reno! C'est rare de les voir comme ça et faut en profiter je doute que les accouplements types citroen soit reproduits sur les nouvelles machines non? Effectivement, tu as raison. Maintenant on est sur de la transmisssion type "canon-box" (locomotive uniquement). Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 19 février 2007 Auteur Partager Publication: 19 février 2007 (modifié) Et en parlant de "canon-box", voici un moteur de 27000 avec sa transmission. On remarque aisément la simplicité de ce type de transmission par rapport à une transmission Jacquemin. http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895886.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895871.jpg http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895856.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895841.jpg Je rappel que les moteurs des 27000 sont suspendus par le nez. okok Modifié 19 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité ibrahima Publication: 19 février 2007 Partager Publication: 19 février 2007 Ceux des CC65000 aussi, cher Reno. Tout n'a pas été découvert sur ta chère BB27000 ! Ibrahima Lien vers le commentaire Partager sur d’autres sites More sharing options...
km315 Publication: 19 février 2007 Partager Publication: 19 février 2007 Je pense que les techniques d'accouplement mecaniques d'aujourd'hui son plus directs , et necessitent moins de souplesse aux accouplements , grace a la souplesse des pilotages informatique des moteurs electique eux meme et le dosage electronique des efforts , plus doux que les crans de traction des machines electromecaniques pures et dures Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité ibrahima Publication: 19 février 2007 Partager Publication: 19 février 2007 Je n'évoquais en l'occurence que la similitude de la suspension par le nez. Ibrahima Lien vers le commentaire Partager sur d’autres sites More sharing options...
nekro Publication: 19 février 2007 Partager Publication: 19 février 2007 Des accouplements Citroën ? Y'en a que pour les chouchous sur ce forum ! Ibrahima qu'est ce que t'as encore à raler toi avec ton vieux tas de ferraille qui fume et qui est aussi rouillé que les 63000 que tu conduis ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Typiac Publication: 19 février 2007 Partager Publication: 19 février 2007 (modifié) qu'est ce que t'as encore à raler toi avec ton vieux tas de ferraille qui fume et qui est aussi rouillé que les 63000 que tu conduis ? C'est vrai ça. S'il n'est pas content, il n'a qu'à échanger sa 404 contre une C1. Modifié 19 février 2007 par Typiac Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 19 février 2007 Auteur Partager Publication: 19 février 2007 (modifié) Ceux des CC65000 aussi, cher Reno. Tout n'a pas été découvert sur ta chère BB27000 ! Ibrahima Je n'ai jamais dit que l'on avait inventé la suspension par le nez avec les 27000... Il y a erreur ! Par contre la transmission canon-box, ça c'est nouveau ! lotrela Modifié 19 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité ibrahima Publication: 19 février 2007 Partager Publication: 19 février 2007 Nekro préfère sans doute les citroën à cause des sphères qui lui rappelle sa défunte boule... Puisque vous me tombez dessus, je vous invite à enfiler d'urgence une belle robe à froufrou soutenue par une crinoline... Peugeot bien sûr (c'est ce qui sortait des usines avant qu'il y soit produit des autos). Faut dire que Typiac et surtout Nekro en crinoline, çà doit le faire (avec la petite ombrelle). Ibrahima Lien vers le commentaire Partager sur d’autres sites More sharing options...
BB4100 Publication: 19 février 2007 Partager Publication: 19 février 2007 Nekro préfère sans doute les citroën à cause des sphères qui lui rappelle sa défunte boule... Puisque vous me tombez dessus, je vous invite à enfiler d'urgence une belle robe à froufrou soutenue par une crinoline... Peugeot bien sûr (c'est ce qui sortait des usines avant qu'il y soit produit des autos). Faut dire que Typiac et surtout Nekro en crinoline, çà doit le faire (avec la petite ombrelle). Ibrahima Attention à l'ombrelle, ça peut faire mal dans les mains de Nékro Reno, comment fonctionne cet accouplement Citröen??? qu'est ce que t'as encore à raler toi avec ton vieux tas de ferraille qui fume et qui est aussi rouillé que les 63000 que tu conduis ? Ca alors, j'ai cru que j'allais encore en prendre pour mon grade okok Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 20 février 2007 Auteur Partager Publication: 20 février 2007 (modifié) En fait, l'accouplement Citroën est un accouplement élastique qui est constitué de 2 plateaux dentés (l'un relié à l'arbre d'induit du moteur de traction, l'autre au pignon moteur du train d'engrenage "réducteur") réunis par une lame d'acier montée en chicane entre les dents. Il permet donc d'absorber les à-coups dûs aux variations de l'effort de traction. Ci-dessous, une photo de lames d'acier servant à relier les 2 plateaux ainsi que les schémas de fonctionnement de la transmission (accouplement Citroën indiqué par la fleche rouge). http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172520930.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172308194.jpg Au fait, pour info on retrouve des moteurs suspendus par le nez dans les débuts des années 1900 (1915 très axactement). Donc ça ne date pas d'hier et ça équipe nos locs d'aujourd'hui ! Modifié 26 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité ibrahima Publication: 20 février 2007 Partager Publication: 20 février 2007 Attention à l'ombrelle, ça peut faire mal dans les mains de Nékro Reno, comment fonctionne cet accouplement Citröen??? Ca alors, j'ai cru que j'allais encore en prendre pour mon grade On t'aimait bien mais là tu vas périr ! Tu as mis un accent sue le "e" de Nekro. Peut-être préfèrerait-elle qu'on l'appela par son doux prénom de roman photo ? Ibrahima Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TRAM21 Publication: 20 février 2007 Partager Publication: 20 février 2007 Je pense que les techniques d'accouplement mecaniques d'aujourd'hui son plus directs , et necessitent moins de souplesse aux accouplements , grace a la souplesse des pilotages informatique des moteurs electique eux meme et le dosage electronique des efforts , plus doux que les crans de traction des machines electromecaniques pures et dures ça n'empêche pas que le moment d'inertie est le même pour les masses non suspendues... si Alstom avait été moins chiche sur cette bécane (27000), il aurait pu utiliser un système simplissime et peu coûteux en entretien : le système cup-drive, utilisé sur les Z 7100 et les A1A A1A 68000 / 68500, et qui fut également essayé sur un jeu de bogies de la BBB 6002, avec une agressivité pour la voie très limitée... testé à V 140. ce système est constitué d'un arbre creux sur lequel repose le moteur, comme la suspension par le nez, et à chaque extrémité de l'arbre creux une étoile avec à chaque bout des plots en caoutchouc qui sont pris dans la toile de roue. plus simple, y a pas, et essayé à V 160 avec la 68001 lors de ses essais de réception, avec une tenue de voie excellente et des efforts verticaux sur la voie très corrects... sans doute trop simple pour ces technocrates... koiquesse Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité TRAM21 Publication: 20 février 2007 Partager Publication: 20 février 2007 On t'aimait bien mais là tu vas périr ! Tu as mis un accent sue le "e" de Nekro. Peut-être préfèrerait-elle qu'on l'appela par son doux prénom de roman photo ? Ibrahima je sens que l'ombrelle sera utilisée, mais de façon beaucoup plus douloureuse et hard, façon black métal, à coup de pompes de sécu... lotrela Lien vers le commentaire Partager sur d’autres sites More sharing options...
Montrouge Boy Publication: 22 février 2007 Partager Publication: 22 février 2007 Bonsoir à tous, Une petite précision concernant ces images, pour les trois premières, pas de soucis il s'agit bien d'une roue dentée d'accouplement Citroën. Par contre pour la suite, je dirais plus un accouplement Paulstra. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 22 février 2007 Auteur Partager Publication: 22 février 2007 (modifié) Bonsoir à tous, Une petite précision concernant ces images, pour les trois premières, pas de soucis il s'agit bien d'une roue dentée d'accouplement Citroën. Par contre pour la suite, je dirais plus un accouplement Paulstra. C'est toi le spécialiste ! J'avais pas fais attention, mais c'est vrai. Modifié 22 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...
pompon Publication: 22 février 2007 Partager Publication: 22 février 2007 Je rappel que les moteurs des 27000 sont suspendus par le nez. Ça doit faire mal! !!! Lien vers le commentaire Partager sur d’autres sites More sharing options...
BB4100 Publication: 23 février 2007 Partager Publication: 23 février 2007 http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895856.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1171895841.jpg Je rappel que les moteurs des 27000 sont suspendus par le nez. Moteurs suspendus par le nez, couloir central dans le compartiment technique, couleur verte... cette machine m'en rappelle bien d'autres. Serait ce un retour aux sources? okok Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 24 février 2007 Auteur Partager Publication: 24 février 2007 (modifié) J'ai modifier le post ainsi que certaines de mes réponses en y ajoutant des photos, car il y avait des erreurs et des imprécisions. Bonne lecture... helpsoso Modifié 24 février 2007 par Reno Lien vers le commentaire Partager sur d’autres sites More sharing options...

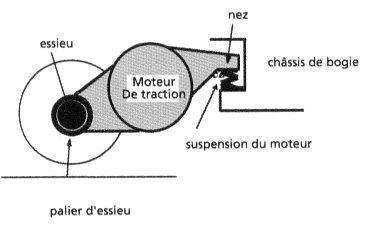

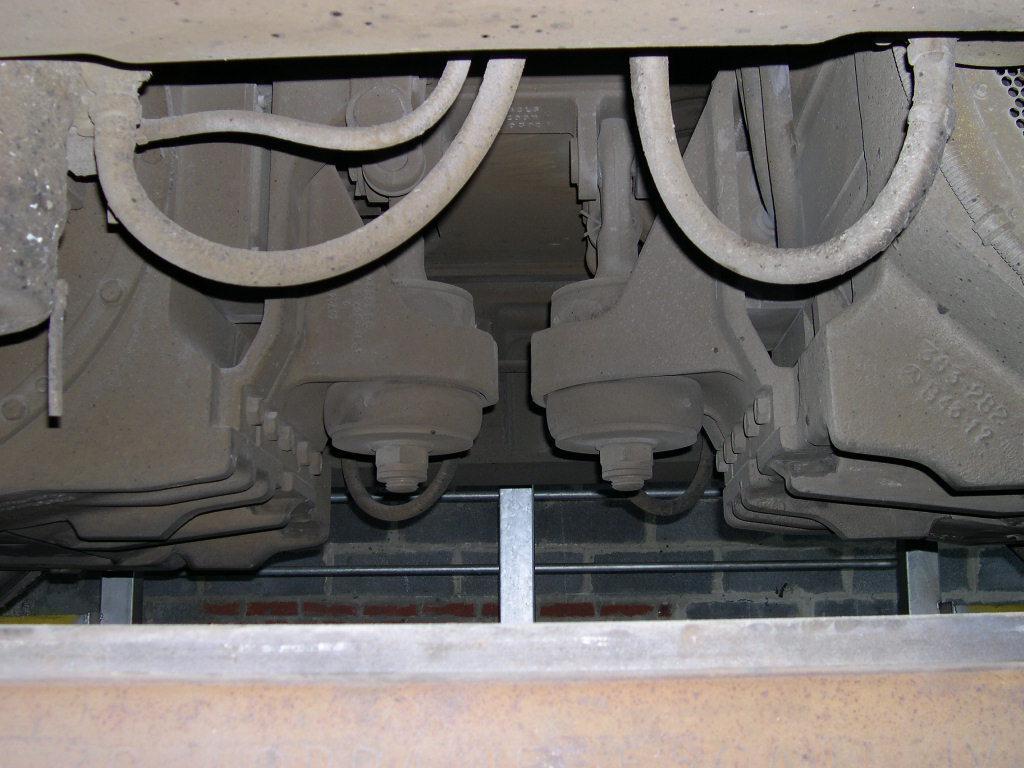

Reno Publication: 26 février 2007 Auteur Partager Publication: 26 février 2007 Voici en gros plan un moteur asynchrone 6 FRA 4567 de BB 27000 avec sa suspension par le nez. D'abord le schéma de principe : Puis le moteur non suspendu : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172500089.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172500112.jpg Et enfin le moteur suspendu avec un gros plan sur la suspension par le nez : Lien vers le commentaire Partager sur d’autres sites More sharing options...
windson Publication: 26 février 2007 Partager Publication: 26 février 2007 Voici en gros plan un moteur asynchrone 6 FRA 4567 de BB 27000 avec sa suspension par le nez. D'abord le schéma de principe : Puis le moteur non suspendu : http://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172500089.jpghttp://www.cheminots.net/forum/uploads/monthly_02_2007/post-2268-1172500112.jpg Et enfin le moteur suspendu avec un gros plan sur la suspension par le nez : Une question Reno, les réducteurs sont ceux de 26000? Et les photos, ce n'est pas l'atelier central de Villeneuve? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Reno Publication: 26 février 2007 Auteur Partager Publication: 26 février 2007 Une question Reno, les réducteurs sont ceux de 26000? Et les photos, ce n'est pas l'atelier central de Villeneuve? Effectivement, les photos du premier post ont été prises à VSG et concernent les réducteurs de 26000. Lien vers le commentaire Partager sur d’autres sites More sharing options...
